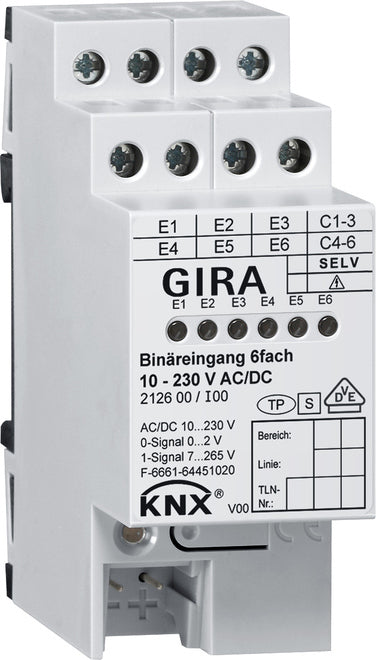

Gira KNX DIN-rail binair ingangsbussysteem - 212600

Binaire ingang, 6-voudig 10 - 230 V AC DC voor KNX. DRA plus. DRA binaire ingangen voor het aansluiten van contacten. De schakelprocessen van contacten (bijv. veiligheidslichtknop) worden omgezet in KNX-telegrammen. De ingangen kunnen verschillende functies toegewezen krijgen of onafhankelijk van elkaar worden geblokkeerd in het proces. Signaalweergave mogelijk via gele status-LED's.

Kenmerken:

• Elke ingang heeft een volledige functie. Alle kanaalgeoriënteerde functies kunnen afzonderlijk per ingang worden geparametreerd.
• Actief zendende telegrammen van ingangen kunnen globaal worden vertraagd op basis van busspanningsterugkeer of ETS-programmering.
• Debounce en begrenzing telegramsnelheid zijn configureerbaar.
• Vrije toewijzing van de functies schakelen, dimmen, jaloezie, waardegever en pulsteller aan de ingangen.
• Blokker voor het blokkeren van afzonderlijke ingangen (polariteit van het blokkeringsobject instelbaar) voor de functies schakelen, dimmen, jaloezie en waardegever.
• Het gedrag bij herstel van de busspanning kan voor elke ingang afzonderlijk worden geconfigureerd.

Schakelfunctie: Voor elke ingang zijn twee onafhankelijke schakelobjecten beschikbaar (schakelcommando's kunnen afzonderlijk worden geconfigureerd), commando's voor de voorste en achterste flank kunnen onafhankelijk worden ingesteld (AAN, UIT, WIJZIGEN, geen reactie), onafhankelijk cyclisch zenden van het schakelobject afhankelijk van de flank of afhankelijk van de objectwaarde kan worden geselecteerd.

Dimfunctie: werking op één of twee oppervlakken, tijd tussen dimmen en schakelen en dimstapgrootte instelbaar, herhaling van telegram en verzending van stoptelegram mogelijk.

Blinde functie: Commando kan worden ingesteld met opgaande flank (geen functie, UP, DOWN, CHANGE), bedieningsconcept kan worden geconfigureerd (Step - Move - Step of Move - Step), tijd tussen kort- en langbedrijf kan worden ingesteld (alleen met Step - Move - Step), lamellenaanpassingstijd kan worden ingesteld.

Functie waardegever: rand (knop als maakcontact, knop als verbreekcontact, schakelaar) en waarde met rand kunnen worden geconfigureerd, waarde aanpassen met knop door knop voor waardegever ingedrukt te houden mogelijk, lichtscène-hulpmodule met geheugenfunctie en opslaan van de scène zonder deze eerst op te roepen is mogelijk.

Pulstellerfunctie: Het telinterval is instelbaar, de randen (tellen met de voorrand, tellen met de nalooprand, tellen met voorrand en nalooprand) zijn programmeerbaar, het aantal vereiste pulsen op de ingang kan worden geconfigureerd, het aantal vereiste tellingen voor een tellerverandering kan worden geconfigureerd, elke ingang bevat een hoofdteller en een tussenteller, Hoofdteller en tussenteller kunnen afzonderlijk van elkaar werken als vooruit- of terugloopteller, begin- en eindwaarde van de teller kunnen via parameter of communicatieobject worden ingesteld, telstatus kan via KNX of automatisch worden uitgelezen, prestatie na tellerwerking is programmeerbaar, pulsteller resetten via KNX (tellerreset).

De binaire ingang heeft zes onafhankelijke ingangen in het spanningsbereik van 10 tot 230 V die verbonden zijn met de elektrische signalen.

Ingangen 1 tot 3 en ingangen 4 tot 6 delen één gemeenschappelijk referentiepotentiaal. Daarom kunnen voor elke ingangsgroep verschillende externe geleiders worden aangesloten, bijv: E1-E3 = L1 and E4-E6 = L2.

Evaluatie van gelijkspanningssignalen (DC) of wisselstroomsignalen (AC).
