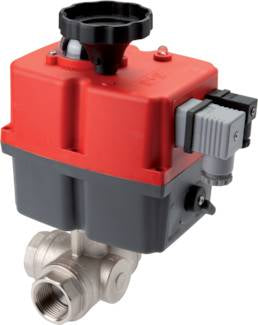

G4'' T-poort 24-240V AC/DC Fail-Safe 3-Weg RVS Kogelkraan

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg kogelklep. Het kan de klep in 34 seconden van 0-90 graden draaien met een werkmoment van 140 Nm (hogere breekmoment, zie de handleiding). Het vereist een voedingsspanning van 24-240 V AC/DC, heeft een duty cycle van 75% en wordt geleverd met een visuele positie-indicator bovenop het apparaat om de kleppositie duidelijk te zien. Het is ook uitgerust met een batterijveiligheidsretour (BSR) als een elektronische veiligheidsfunctie. Als de stroom uitvalt, zal de batterij de actuator van stroom voorzien om de klep terug te brengen naar zijn normale toestand (normaal open/gesloten, afhankelijk van hoe deze is gemonteerd). Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van de klep indien nodig. De actuator is gemonteerd op de kogelklep via de ISO 5211 F07 of F10 flens (17 mm). De 3-weg RVS-klep heeft drie aansluitpunten van G4". Het medium stroomt door een 75 boring en de temperatuur kan tussen -20 – 180 °C zijn onder 40 bar. Het heeft een spindelafdichtingsmateriaal van PTFE. Met de duurzame polyamide (PA) behuizing van de actuator biedt het apparaat een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Lees de handleiding zorgvuldig door voordat u de actuator aansluit.

Voordelen:

• Het is uitgerust met een batterijveiligheidsretour (BSR) om de actuator van stroom te voorzien om de klep terug te draaien naar zijn normale toestand
• Het heeft een robuuste IP67-behuizing
• Het heeft een robuuste IP67-behuizing
• Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van de klep indien nodig
• Het heeft een duidelijke visuele positie-indicator om de toestand van de klep te zien

Nadelen:

• In vergelijking met een pneumatische actuator van dezelfde grootte is de werkingssnelheid langzamer

J4C-serie

BL3SA Kogelklep

De BL3SA-serie kogelkleppen zijn betrouwbare 3-weg kogelkleppen met een L-poort of T-poort. De behuizing is gemaakt van RVS, de bal is ook gemaakt van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkleppen uit de BL3SA-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot maximaal F10) waardoor de montage van een actuator mogelijk is.

J4C Actuator

De J4C hoogspannings elektrische klepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties die bescherming bieden tegen schade door overmoment of condensatie. Actuators zijn ook beschikbaar met verschillende opties zoals fail-safe BSR (Battery Safety Return) of modulerend genaamd DPS (Digital Positioning System). De serie heeft een werkmomentbereik van 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is hetzelfde als de standaard aan/uit J4C actuator, maar er is een BSR en/of een DPS-kit toegevoegd binnenin de actuator. De J4C BSR fail-safe actuator kan worden ingesteld om open of gesloten te falen. De J4C DPS modulerende actuator kan worden aangestuurd met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Kogelklep: BL3SAT-400
Actuator: V2S4C

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
