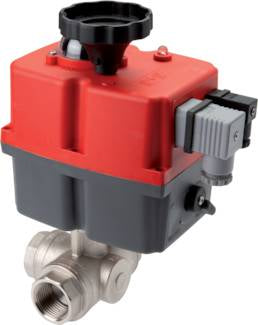

G4'' L-poort 24-240V AC/DC Modulerend 3-Weg RVS Kogelkraan

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg kogelkraan. Het kan de kraan in 34 seconden van 0-90 graden draaien met een werkmoment van 140 Nm (hogere breekmoment, zie de handleiding). Het vereist een voedingsspanning van 24-240 V AC/DC, heeft een duty cycle van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop het apparaat om de positie van de kraan duidelijk te zien. Als modulerende actuator is het uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat het de kraan overal tussen 0-90 graden kan positioneren. Het vereist een controlesignaal van 4-20 mA/0-10 V voor positionering. Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van de kraan indien nodig. De actuator is gemonteerd op de kogelkraan via de ISO 5211 F07 of F10 flens (17 mm). De 3-weg RVS kraan heeft drie aansluitpunten van G4". Het medium stroomt door een 75 boring en de temperatuur kan tussen -20 – 180 °C zijn onder 40 bar. Het heeft een spindelafdichtingsmateriaal van PTFE. Met de duurzame polyamide (PA) behuizing van de actuator biedt het apparaat een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Lees de handleiding zorgvuldig door voordat u de actuator aansluit.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de kraan overal tussen 0-90 graden te positioneren met een controlesignaal van 4-20 mA/0-10 V
• Het heeft een robuuste IP67 behuizing
• Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van de kraan indien nodig
• Het heeft een duidelijke visuele positie-indicator om de staat van de kraan te zien

Nadelen:

• De actuator is niet uitgerust met een batterijveiligheidsretour (BSR) maar kan handmatig worden bediend als de stroom uitvalt
• In vergelijking met een pneumatische actuator van dezelfde grootte is de werkingssnelheid langzamer

J4C serie

BL3SA Kogelkraan

De BL3SA serie kogelkraan is een betrouwbare 3-weg kogelkraan met een L-port of T-port. De behuizing is gemaakt van RVS, de bal is ook gemaakt van RVS en de kraanzittingen zijn gemaakt van PTFE/FKM. De kraan is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkraanen uit de BL3SA serie hebben allemaal een ISO 5211 topflens (van F03 tot max. F10) wat de montage van een actuator mogelijk maakt.

J4C Actuator

De J4C hoogspannings elektrische klepactuatoren van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties die bescherming bieden tegen schade door overmoment of condensatie. Actuatoren zijn ook beschikbaar met verschillende opties zoals fail-safe BSR (Batterij Veiligheidsretour) of modulerend genaamd DPS (Digitaal Positioneringssysteem). De serie heeft een werkmoment bereik van 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is hetzelfde als de standaard aan/uit J4C actuator, maar een BSR en/of een DPS kit is toegevoegd binnenin de actuator. De J4C BSR fail-safe actuator kan worden ingesteld om open of gesloten te falen. De J4C DPS modulerende actuator kan worden aangestuurd met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Kogelkraan: BL3SAL-400
Actuator: V2S3X

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
