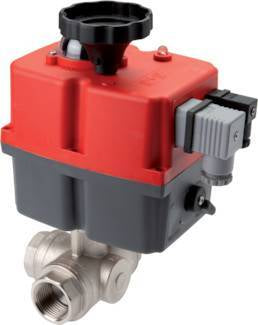

G3'' L-poort 24-240V AC/DC 3-Weg RVS Kogelkraan
Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg RVS kogelkraan (L-poort). Actuator werkt op 24-240V AC/DC. De kogelkraan heeft drie G3" binnendraad aansluitpunten. Doorlaat van 40 mm, mediumtemperatuurbereik van -20 – 180 °C en een maximale druk van 40 bar. Met de polyamide (PA) behuizing van de actuator heeft de unit een beschermingsgraad IP67 voor een omgevingstemperatuur van -20 tot 70 °C.
- Normale prijs
- €2.172,51
- Normale prijs
- €1.795,46
Beschrijving
Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg kogelkraan. Deze kan de klep in 29 seconden van 0-90 graden draaien met een bedrijfskoppel van 85 Nm (hoger losbreekkoppel, zie handleiding). De actuator werkt op 24-240V AC/DC, heeft een inschakelduur van 75% en is voorzien van een visuele positie-indicator bovenop de unit om de klepstand duidelijk te zien. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F07 of F10 flens (17mm). De 3-weg RVS klep heeft drie G3" aansluitpunten. Het medium stroomt door een boring van 60 en de temperatuur kan tussen -20 – 180 °C zijn bij 40 bar. De spindelafdichting is van PTFE. Met de duurzame polyamide (PA) behuizing van de actuator heeft de unit een beschermingsgraad IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Lees voor het aansluiten van de actuator de handleiding zorgvuldig door.
Voordelen:
- Het heeft een robuuste IP67 behuizing
- Standaard voorzien van een handmatig bedieningswiel voor handmatige bediening indien nodig
- Het heeft een duidelijke visuele positie-indicator om de status van de klep te zien
Nadelen:
- De actuator is niet uitgerust met een batterij veiligheidsretour (BSR) maar kan handmatig worden bediend bij stroomuitval
- In vergelijking met een pneumatische actuator van dezelfde bouwgrootte is de bedieningssnelheid lager
J4C serie
BL3SA Kogelkraan
De BL3SA serie kogelkranen zijn betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De behuizing is gemaakt van RVS, de kogel is ook gemaakt van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor verschillende agressieve en corrosieve media tot maximaal 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en leverbaar vanaf maat G 1/4" tot G 4". Kogelkranen uit de BL3SA serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F10) waardoor de bevestiging van een actuator mogelijk is.
J4C Actuator
De J4C hoogspanning elektrische klepaandrijvingen van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door te hoog koppel of condensatie. Actuatoren zijn ook verkrijgbaar met verschillende opties zoals fail-safe BSR (Battery Safety Return) of modulerend genaamd DPS (Digital Positioning System). De serie heeft een bedrijfskoppelbereik tussen 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is hetzelfde als de standaard aan/uit J4C actuator maar een BSR en/of een DPS kit wordt toegevoegd in de actuator. De J4C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J4C DPS modulerende actuator kan worden bestuurd met 4-20 mA of 0-10 V (0-10 V op aanvraag).
Reserveonderdelen
Hieronder vindt u een lijst met reserveonderdelen voor deze unit, mocht u deze nodig hebben. Gebruik eenvoudig het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan: BL3SAL-300
Actuator: V2S97
Opmerking: Dit product wordt geleverd in losse onderdelen, maar met de benodigde bevestigingsaccessoires.
