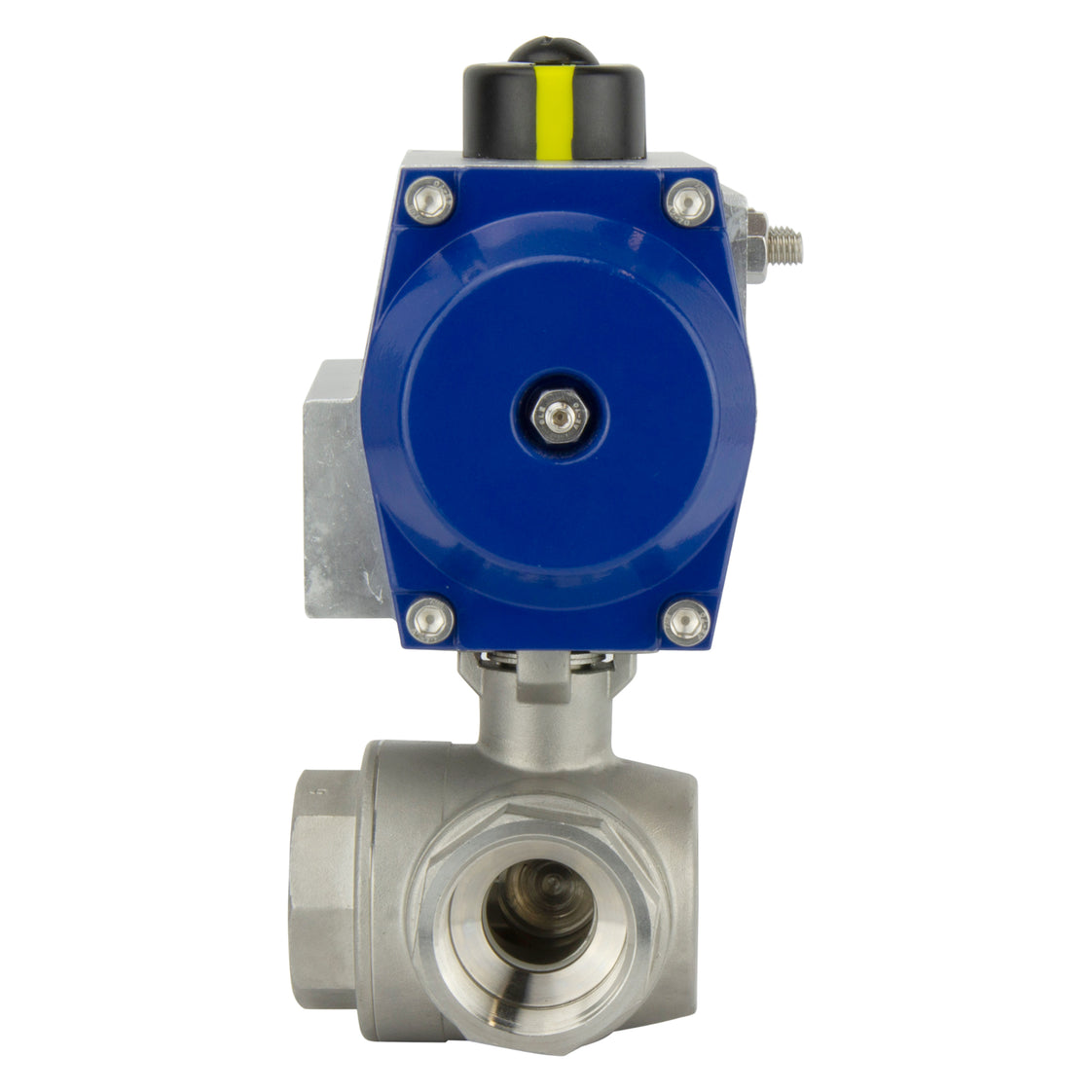

G3'' 3-Weg T-poort RVS Pneumatische Kogelkraan Veer Open - BL3SA

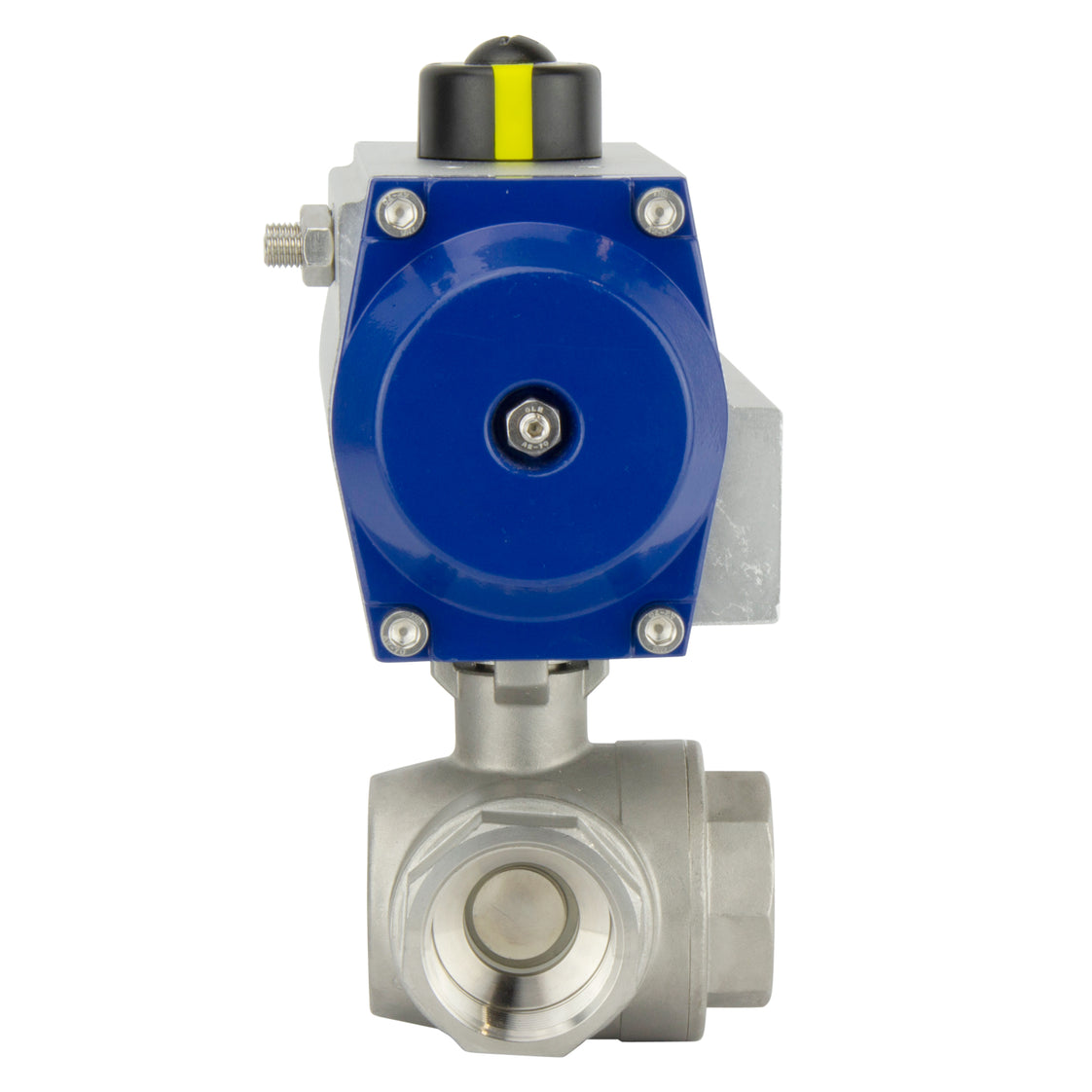

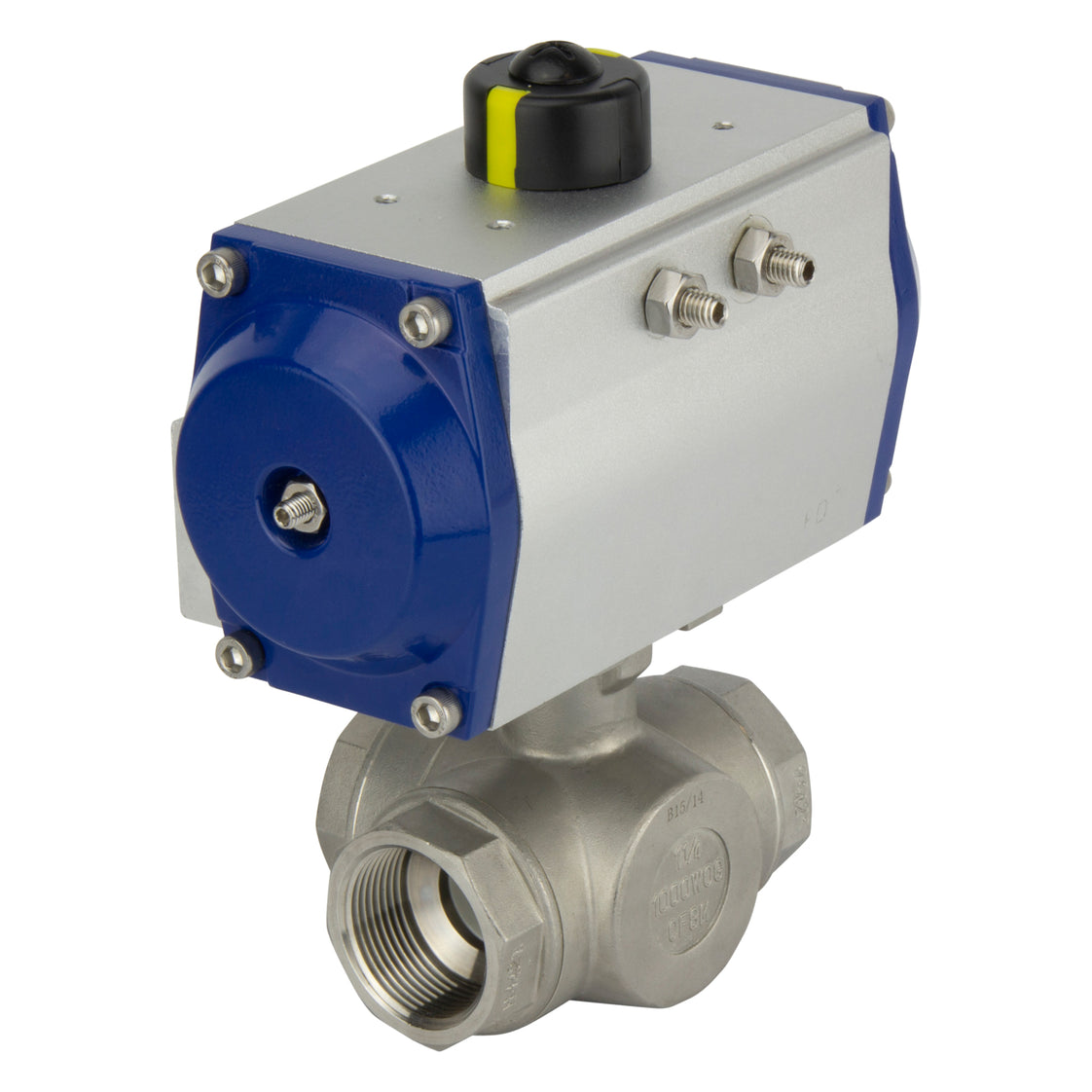

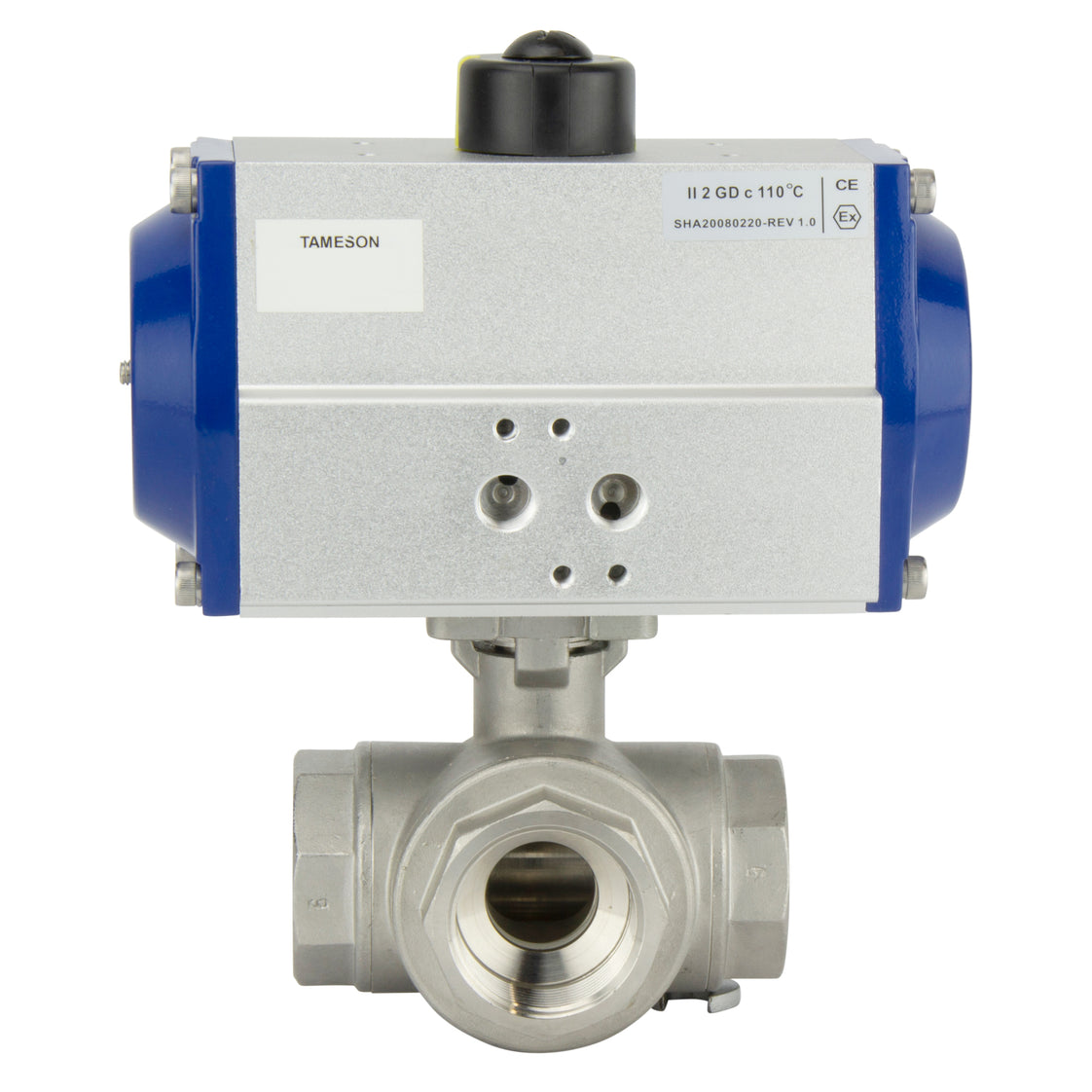

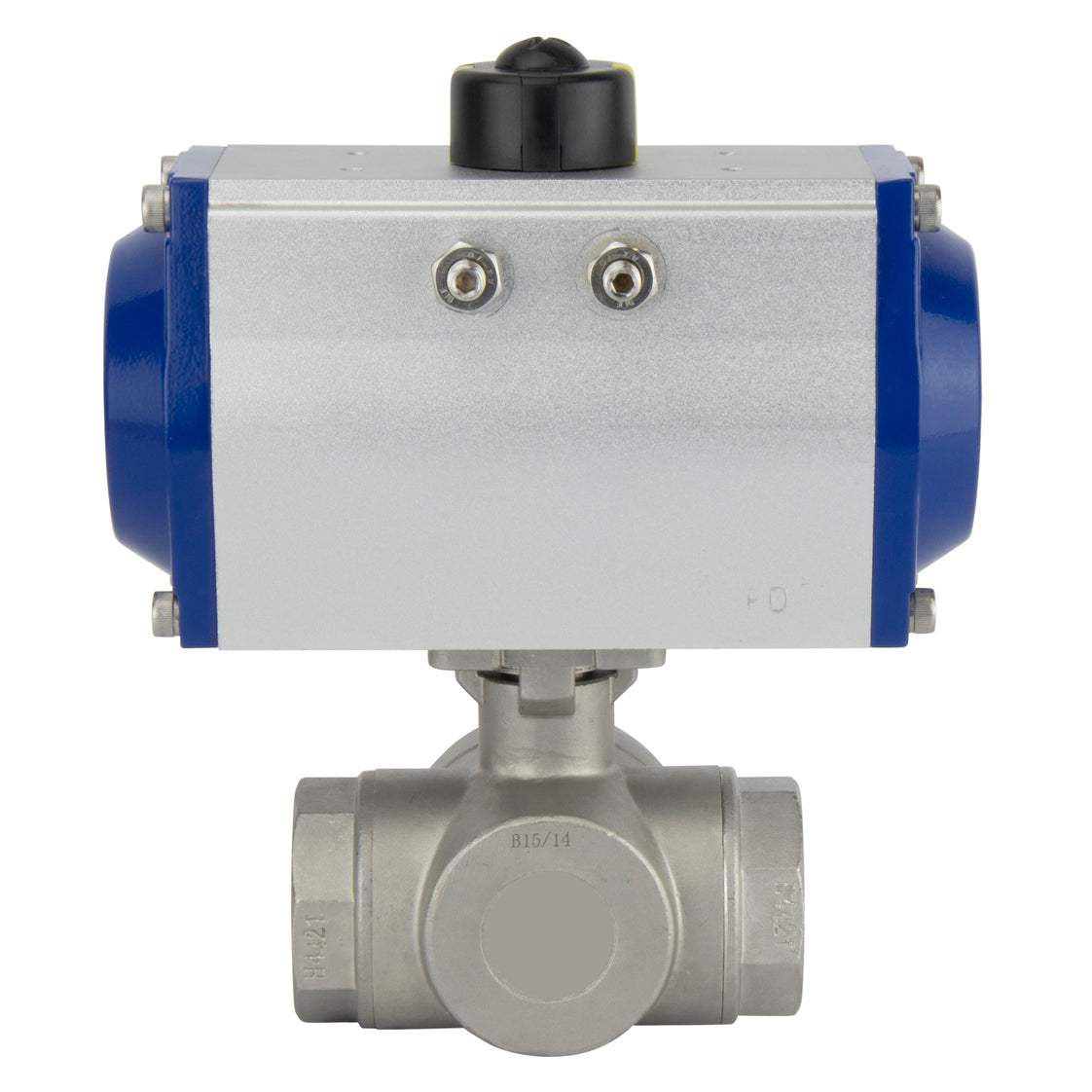

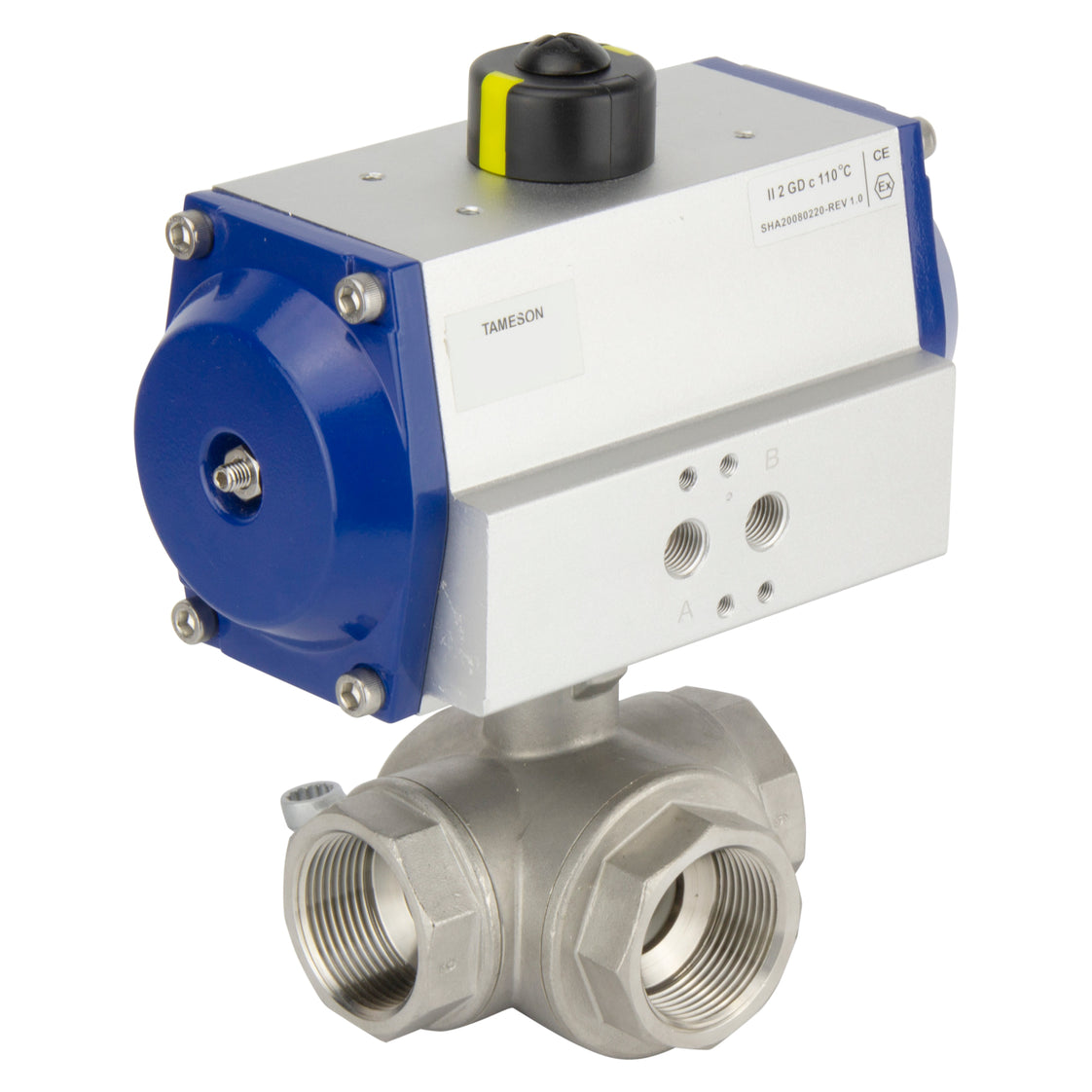

Deze pneumatisch geregelde 3-weg kogelkraan (T-poort) maakt een toename van automatisering in uw systeem mogelijk in vergelijking met een handmatig bediende kraan. De kogelkraan heeft een diameter van 60 mm en is geschikt voor vloeistoffen en gassen van -20 tot 180°C. De pneumatische actuator is in staat om 103 Nm koppel te genereren bij 8 bar, maar heeft een regeldrukvenster van 6 – 10 bar. De kraan heeft G 3 inch schroefdraadpoorten. De actuator is veeropen met een betrouwbare aluminium tandheugel- en -rondloopwerking. De actuator heeft een geanodiseerde aluminium behuizing en een aluminium afdekking, terwijl de kogelkraan een RVS behuizing en een PTFE afdichting heeft. De maximale media druk is 40 bar. De actuator heeft G1/4 poorten voor de luchttoevoer en -retour. We raden aan om een 1/4" Namur magneetventiel direct op de actuator te monteren om de luchttoevoer te regelen. Houd er rekening mee dat 1/4 verwijst naar de Namur maat van de ventiel, niet de poortmaat. Ook kan een positiecontrole of eindschakelaar box bovenop de actuator worden gemonteerd volgens VDI/VDE 3845. De actuator is gemonteerd op de kogelkraan via de ISO 5211 F07 flens (17 mm). De assemblage is ATEX gecertificeerd (EX II 2GD c) en kan daarom worden gebruikt in potentieel explosieve omgevingen.

Voordelen:

• Mogelijkheid om een Namur magneetventiel direct te monteren om fittingen en leidingen te verminderen.
• Mechanische indicator bovenop toont de positie van de kraan.
• ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
• Lager investeringskosten dan een elektrische versie.
• Snel openen/sluiten
• Enkelwerkend bespaart perslucht en de kraan keert terug naar de beginpositie in geval van lucht- of stroomverlies.
• Kan worden uitgerust met een eindschakelaar box.

Nadelen:

• Enkelwerkend biedt minder controle dan dubbelwerkende actuatoren.
• Het vereist een persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
• Energieverbruik is hoger in vergelijking met elektrische actuatoren, maar de initiële investering is lager.

PAL-BL3SA serie

BL3SA

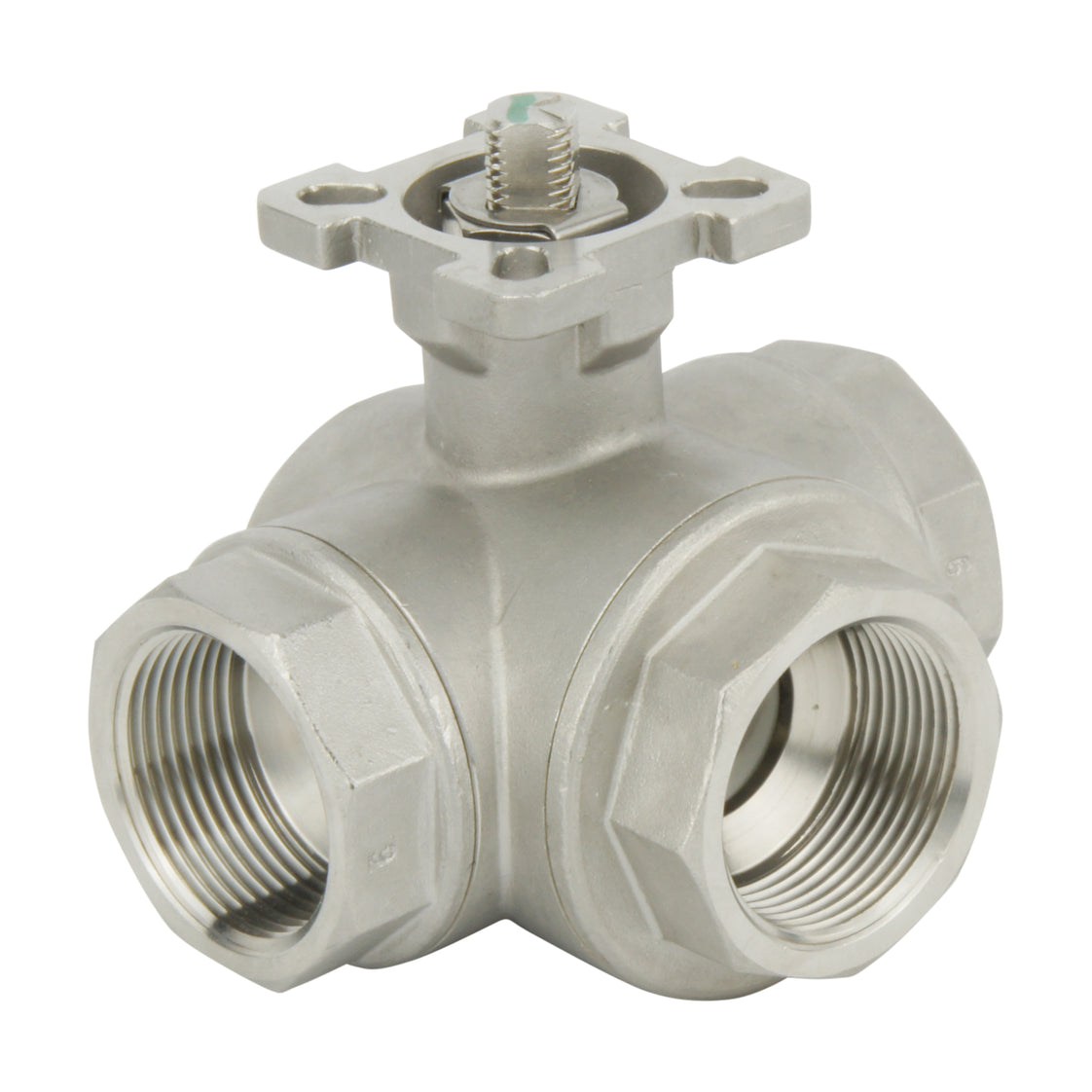

De BL3SA serie kogelkraan zijn betrouwbare 3-weg kogelkraan met een L-poort of T-poort. De behuizing is gemaakt van RVS, de bal is ook gemaakt van RVS en de vent seat zijn gemaakt van PTFE/FKM. De kraan is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkraan uit de BL3SA serie hebben allemaal een ISO 5211 topflens (van F03 tot max. F10) wat de montage van een actuator mogelijk maakt.

PAL

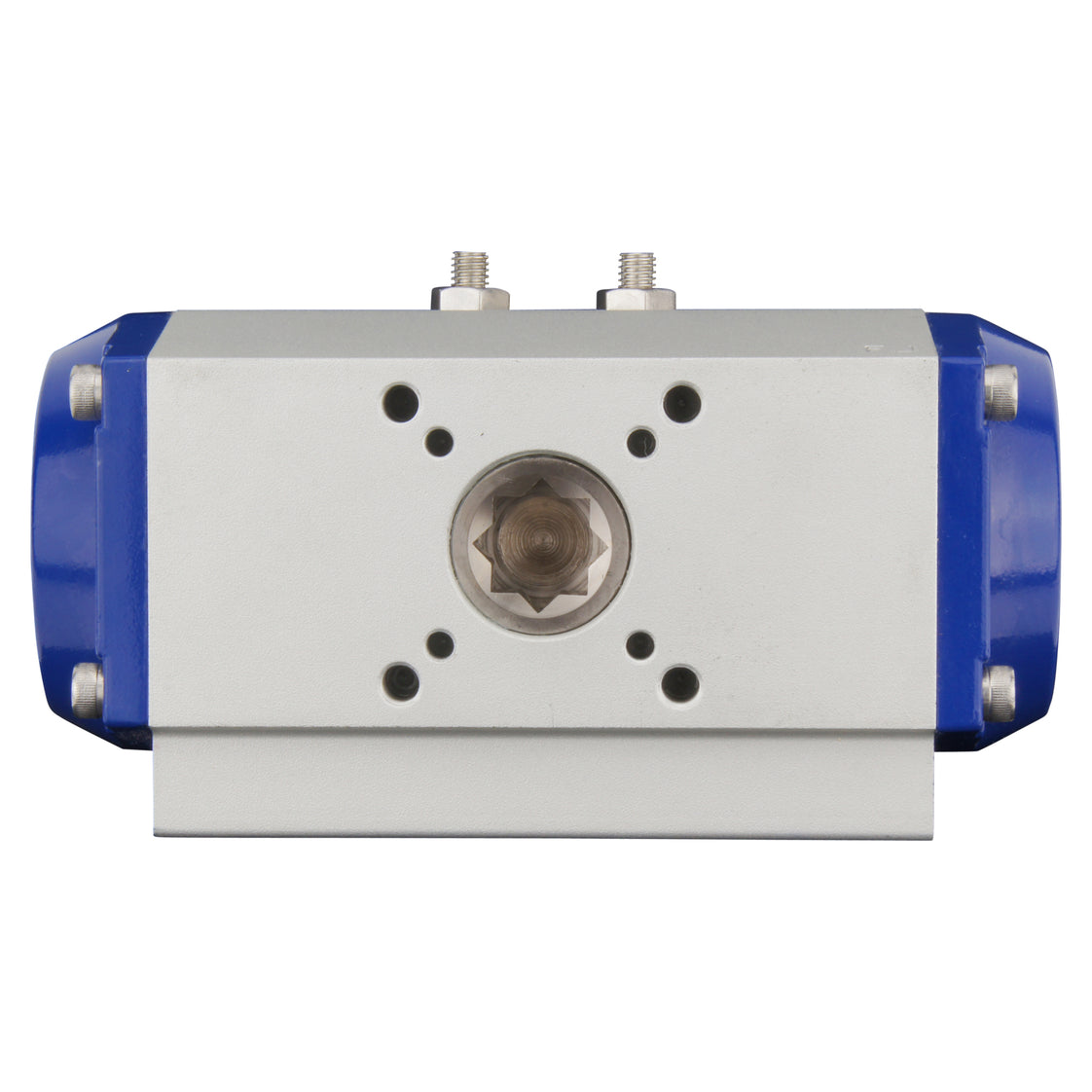

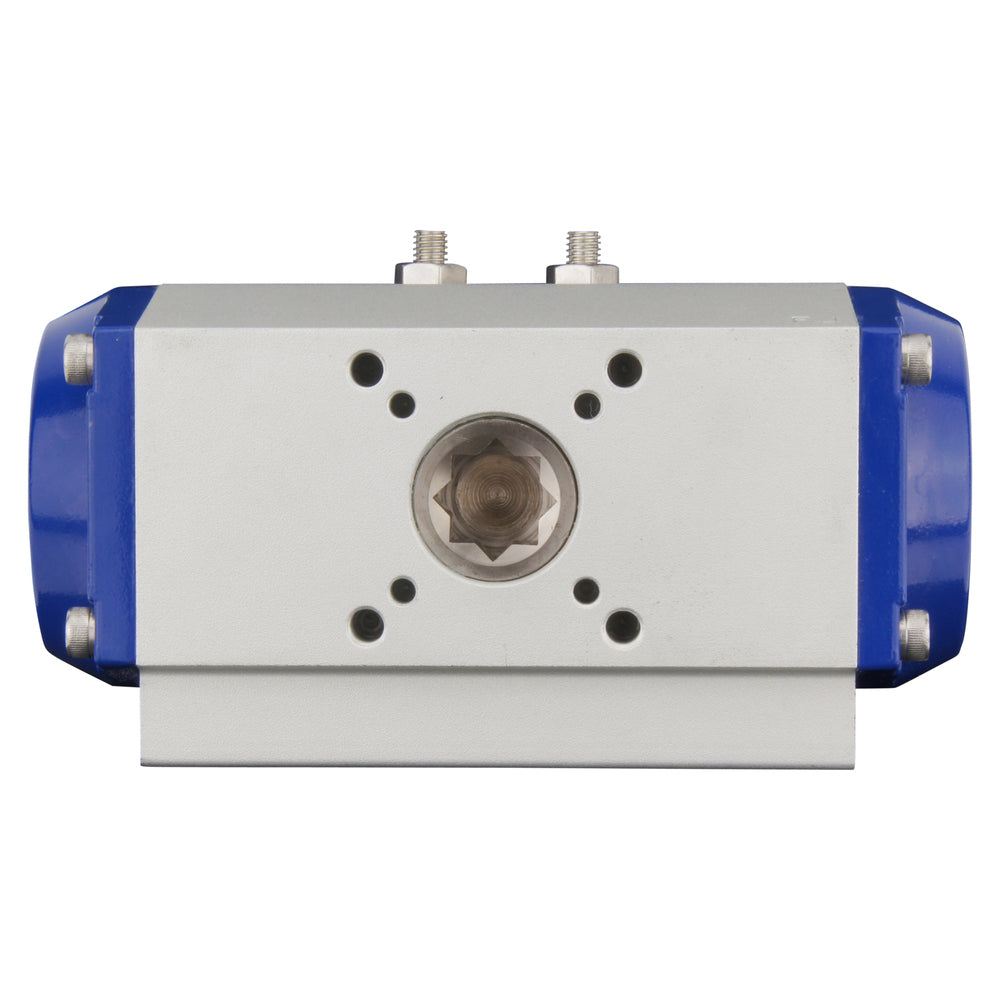

De PAL kwartslag pneumatische actuatoren stellen u in staat om kogelkraan of vlinderkleppen met perslucht te bedienen. Ze bieden een betrouwbare en robuuste oplossing om grotere kranen te automatiseren tegen lagere investeringskosten dan elektrische actuatoren. Ze worden gemonteerd op kwartslagkranen met een ISO 5211 topflens (van F03 tot F12). Met 8 verschillende behuizingsgroottes genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel- en -rondloopwerking en ontworpen om ofwel enkelwerkend (veeropen of veerslot) of dubbelwerkend te zijn voor meer controle. Deze actuatoren zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (groottes 1-6) of aluminium (groottes 12-130) afdekking. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR afdichting, maar een optionele FKM afdichting is beschikbaar voor een verhoogde maximale temperatuur van 120°C (groottes 1-6) of 150°C (groottes 12-130). Alle kranen hebben een 1/4" Namur interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX (EX II 2GD c) certificering.

Reserveonderdelen

Kogelkraan: BL3SAT-200

Actuator: PALO-050-07-17

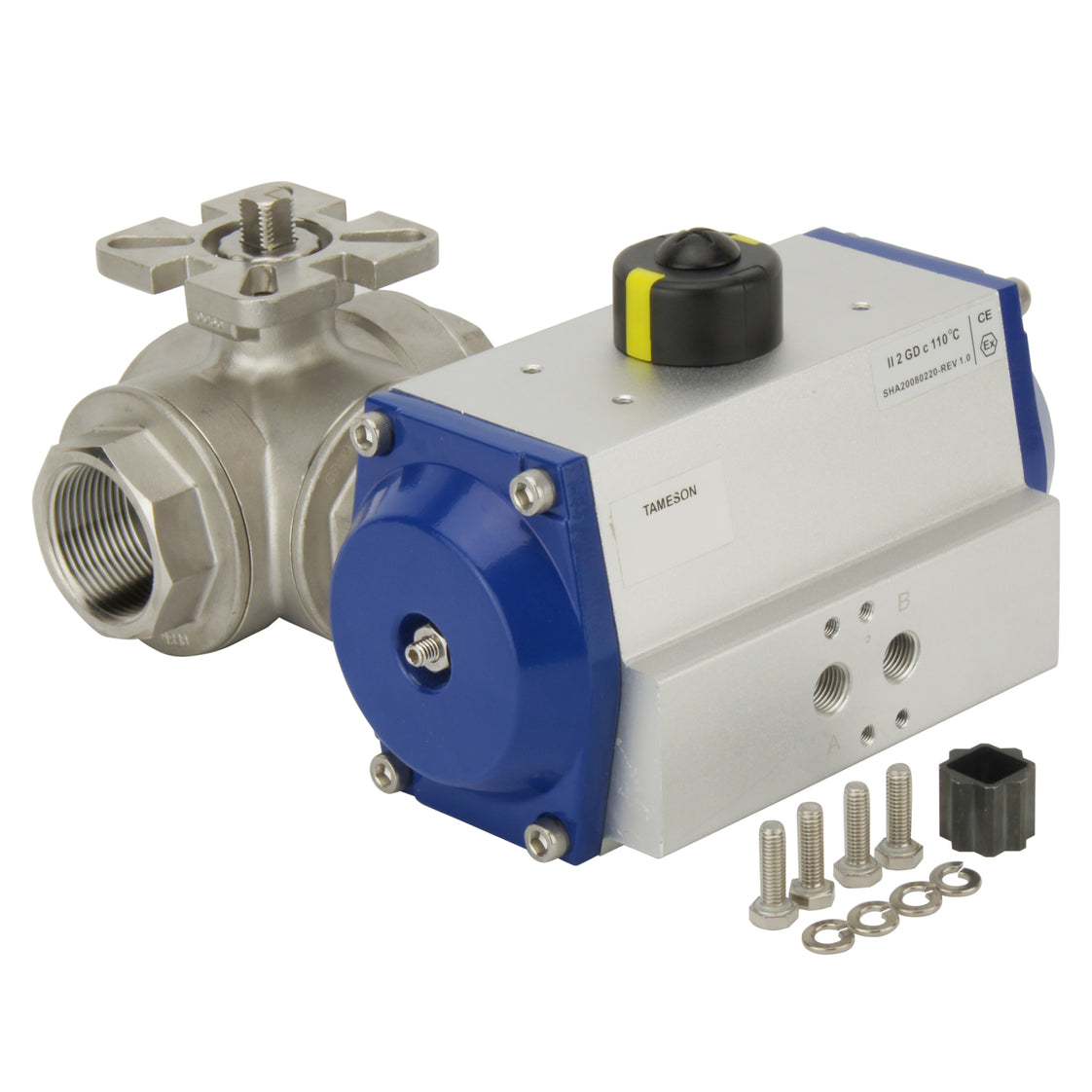

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
