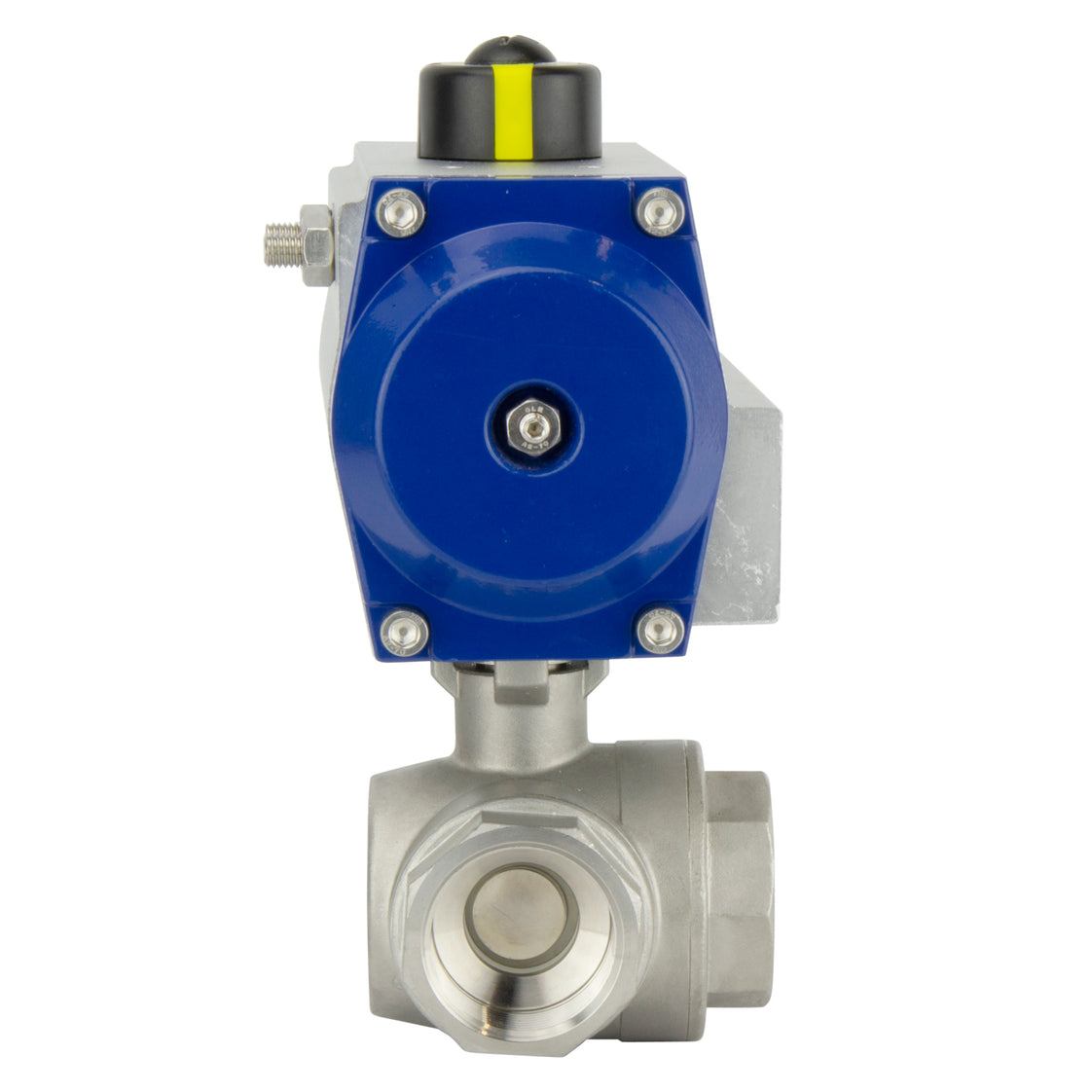

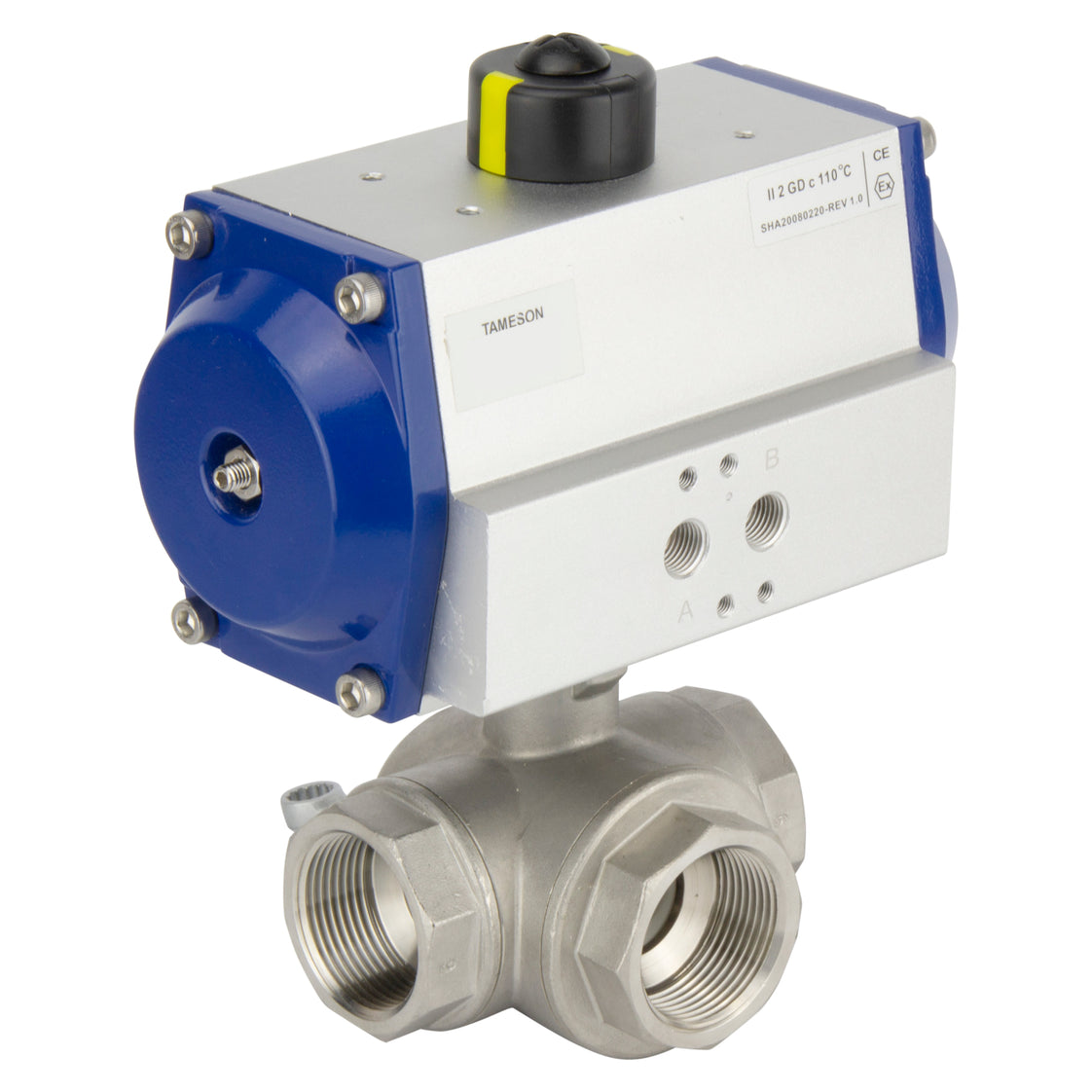

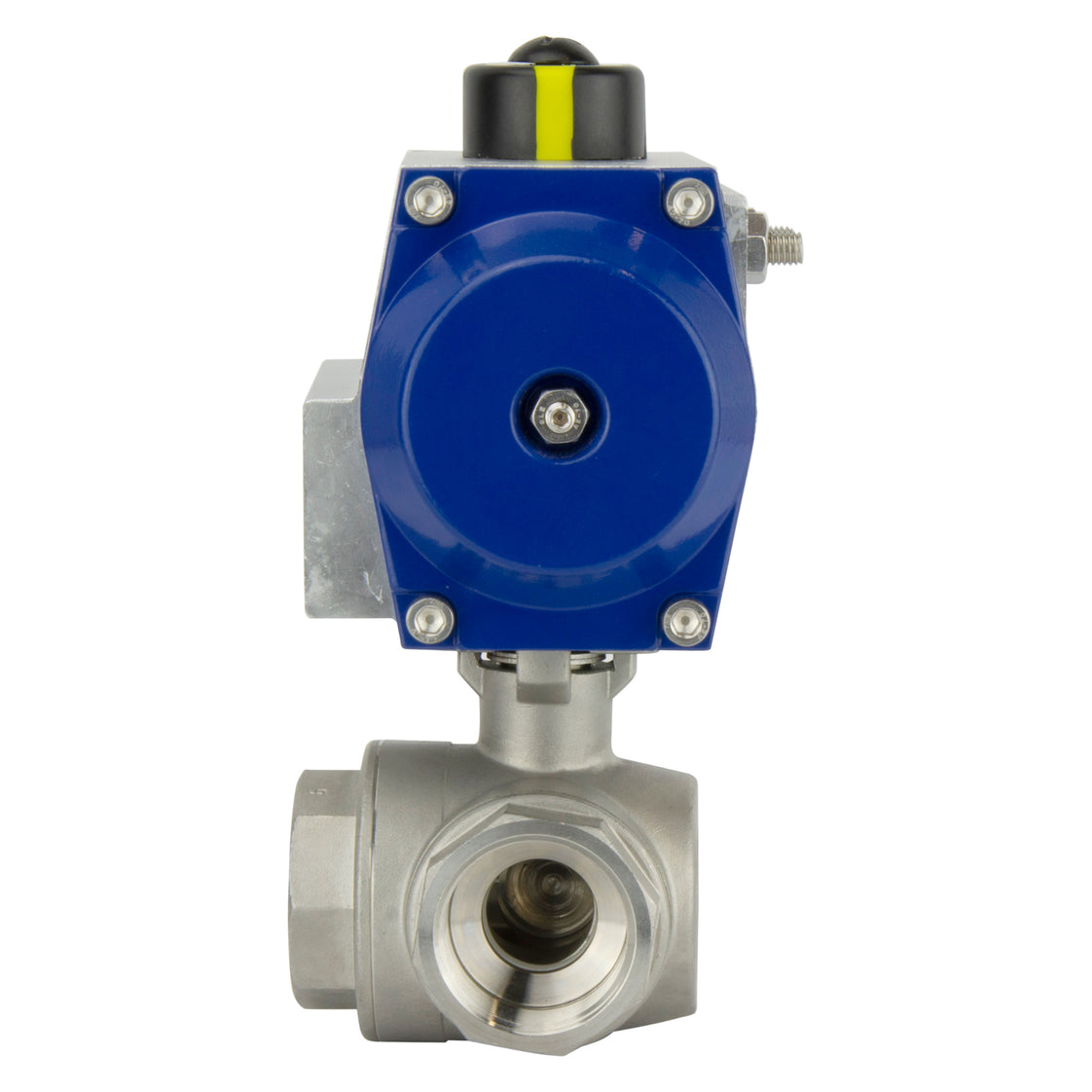

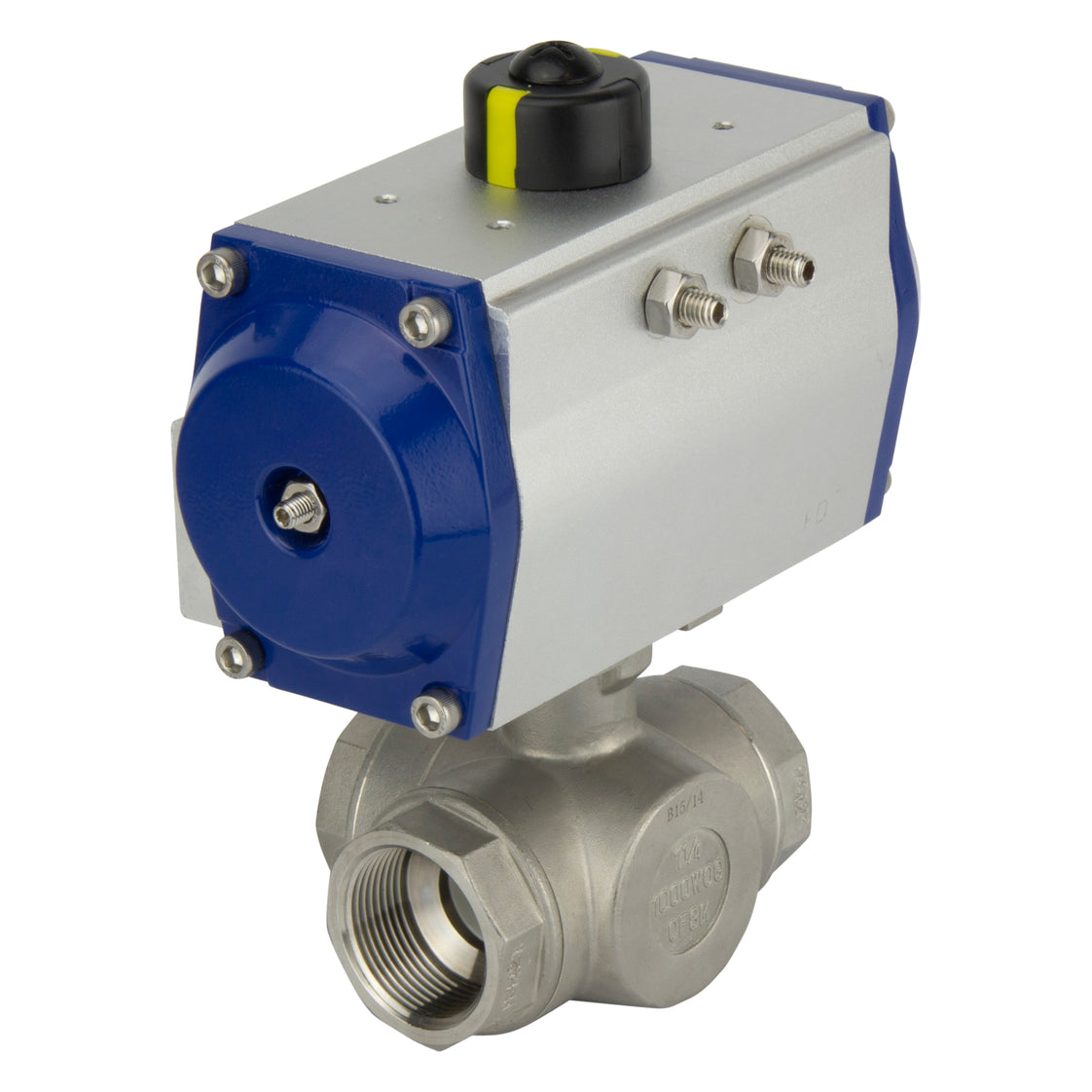

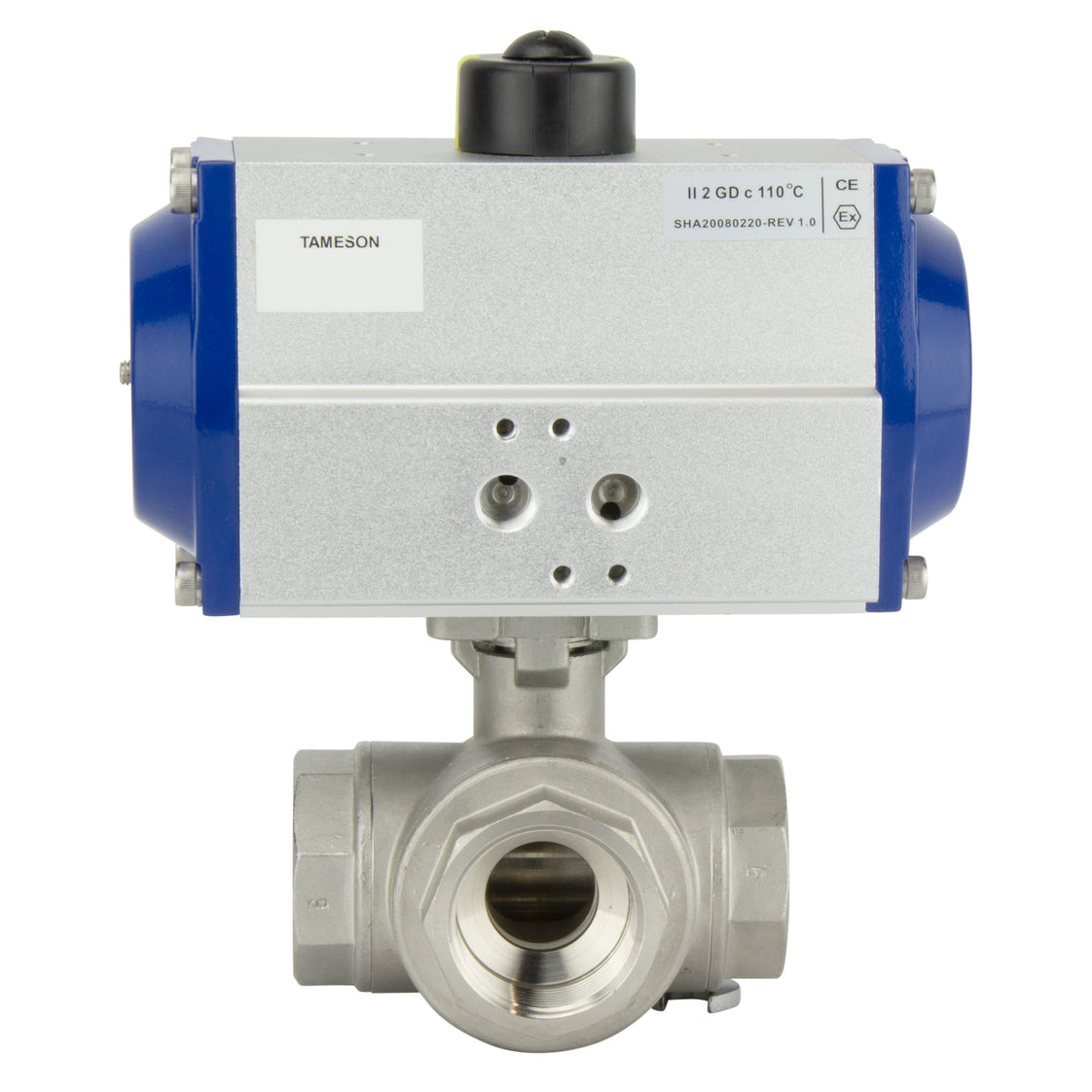

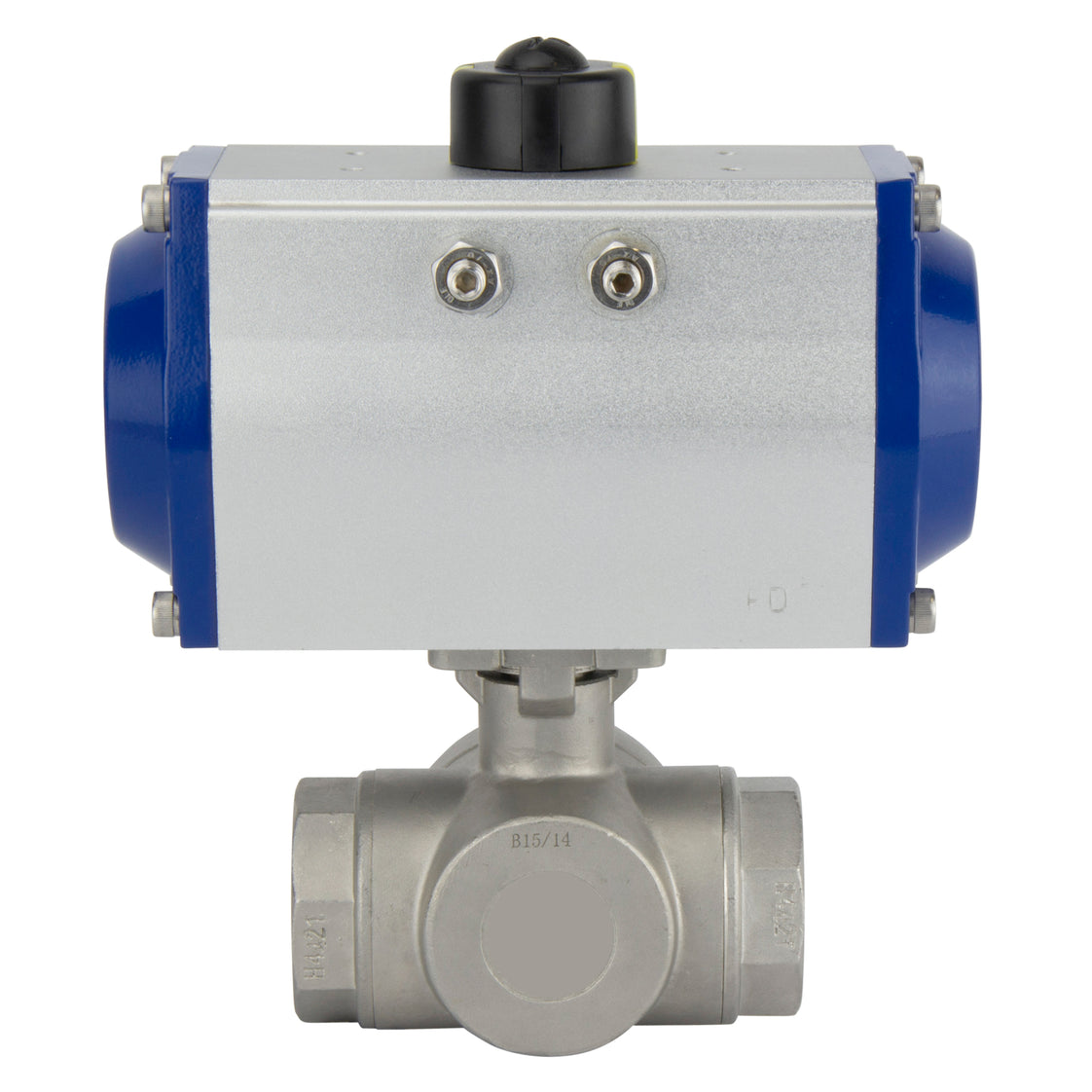

G3'' 3-Weg T-poort RVS Pneumatische Kogelkraan Veer Gesloten - BL3SA
Deze pneumatisch bediende 3-weg kogelklep (T-poort) met G 3" schroefdraad heeft een nominale diameter van 60 mm. De veeropen actuator heeft een aluminium behuizing en een aluminium deksel. Levert 103 Nm bij 8 bar. De actuator heeft G 1/4 inch luchtpoorten en een 1/4 Namur interface om direct een solenoïde klep te monteren. De kogelklep heeft een roestvrijstalen behuizing en een PTFE afdichting. Geschikt voor media van -20°C tot 180°C en een maximale media druk van 40 bar. ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
- Normale prijs
- €1.626,70
- Normale prijs
- €1.344,38
Beschrijving
Deze pneumatisch gecontroleerde 3-weg kogelklep (T-poort) maakt een toename van automatisering in uw systeem mogelijk in vergelijking met een handmatig bediende klep. De kogelklep heeft een diameter van 60 mm en is geschikt voor vloeistoffen en gassen van -20 tot 180°C. De pneumatische actuator is in staat om 103 Nm koppel te genereren bij 8 bar, maar heeft een controle drukvenster van 6 – 10 bar. De klep heeft G 3 inch schroefdraadpoorten. De actuator is veeropen met een betrouwbare aluminium tandheugel- en -pignonrotatie. De actuator heeft een geanodiseerde aluminium behuizing en een aluminium deksel, terwijl de kogelklep een roestvrijstalen behuizing en een PTFE afdichting heeft. De maximale media druk is 40 bar. De actuator heeft G1/4 poorten voor de luchttoevoer en -retour. We raden aan om een 1/4" Namur solenoïde klep direct op de actuator te monteren om de luchttoevoer te regelen. Houd er rekening mee dat 1/4 verwijst naar de Namur maat van de klep, niet de poortmaat. Ook kan er een positiecontrole of limiet schakelaar op de bovenkant van de actuator worden gemonteerd volgens VDI/VDE 3845. De actuator is gemonteerd op de kogelklep via de ISO 5211 F07 flens (17 mm). De assemblage is ATEX-gecertificeerd (EX II 2GD c) en kan daarom worden gebruikt in potentieel explosieve omgevingen.
Voordelen:
- Mogelijkheid om een Namur solenoïde klep direct te monteren om fittingen en leidingen te verminderen.
- Mechanische indicator bovenop toont de kleppositie.
- ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
- Lager investeringskosten dan een elektrische versie.
- Snelle opening/sluiting
- Enkelwerkend bespaart perslucht en de klep keert terug naar de beginpositie in geval van lucht- of stroomverlies.
- Kan worden uitgerust met een limiet schakelaar.
Nadelen:
- Enkelwerkend biedt minder controle dan dubbelwerkende actuatoren.
- Het vereist een persluchtsysteem en een solenoïde klep om de luchttoevoer te regelen.
- Energieverbruik is hoger in vergelijking met elektrische actuatoren, maar de initiële investering is lager.
PAL-BL3SA serie
BL3SA

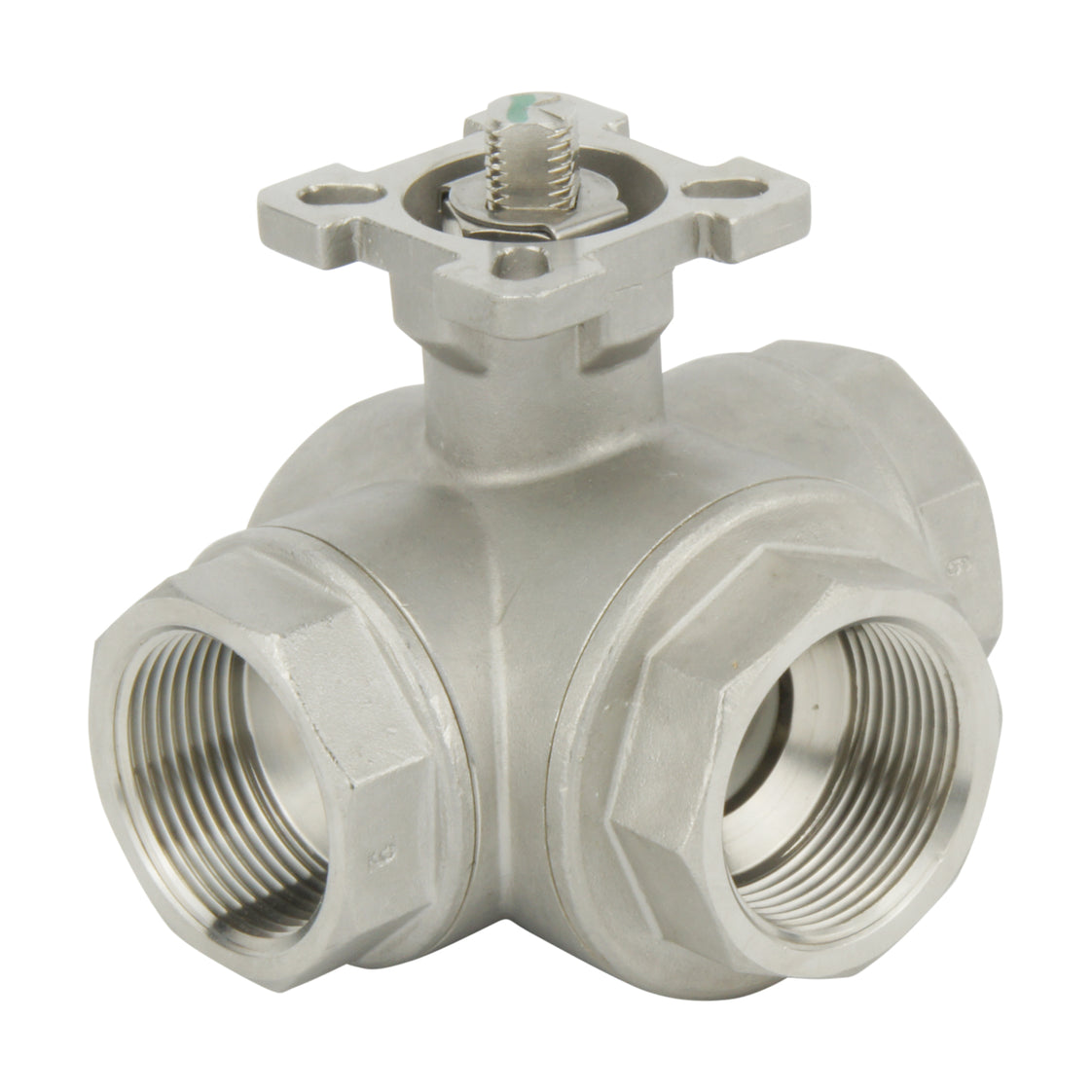

De BL3SA serie kogelkleppen zijn betrouwbare 3-weg kogelkleppen met een L-poort of T-poort. De behuizing is gemaakt van roestvrij staal, de bal is ook gemaakt van roestvrij staal en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkleppen uit de BL3SA serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F10) wat de montage van een actuator mogelijk maakt.
PAL

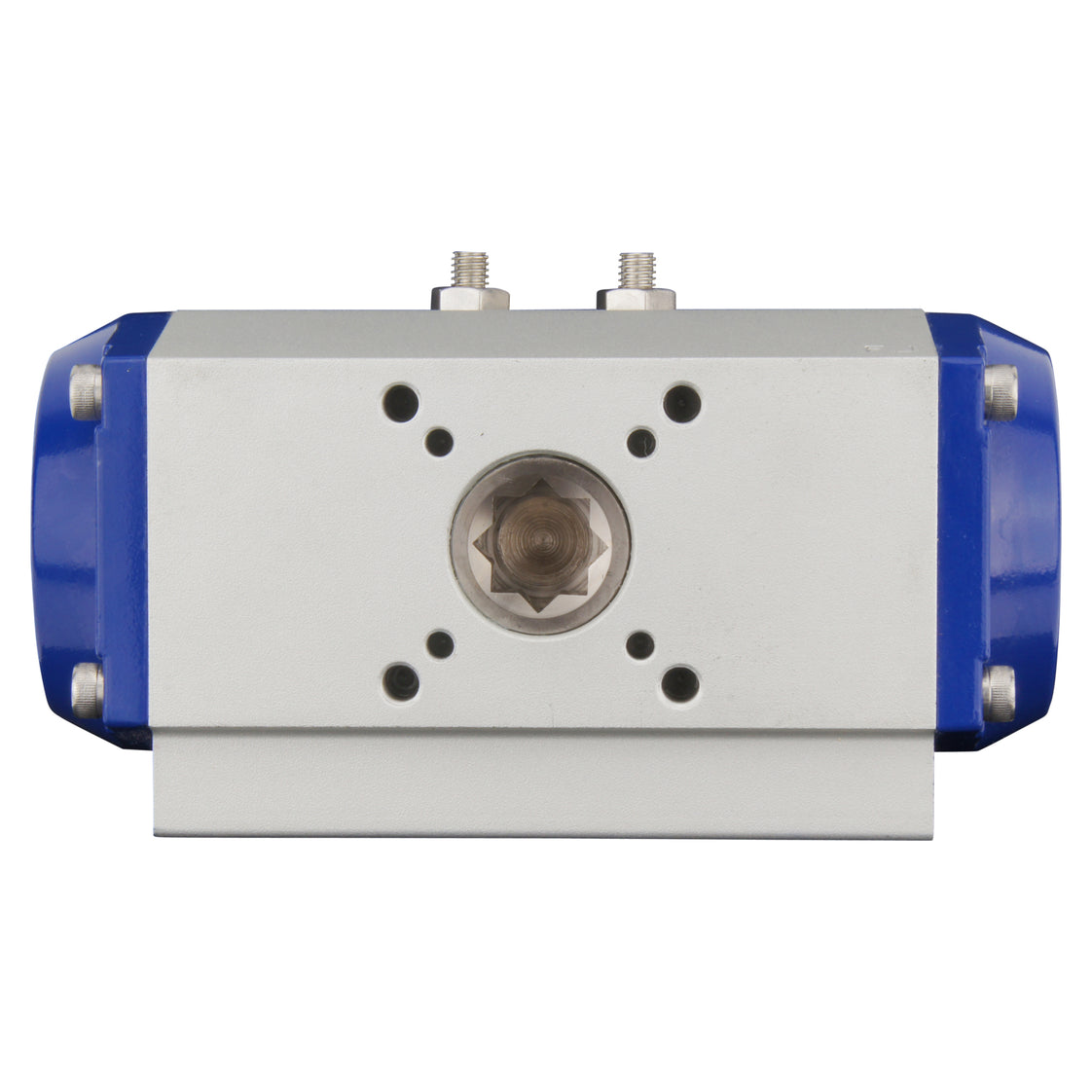

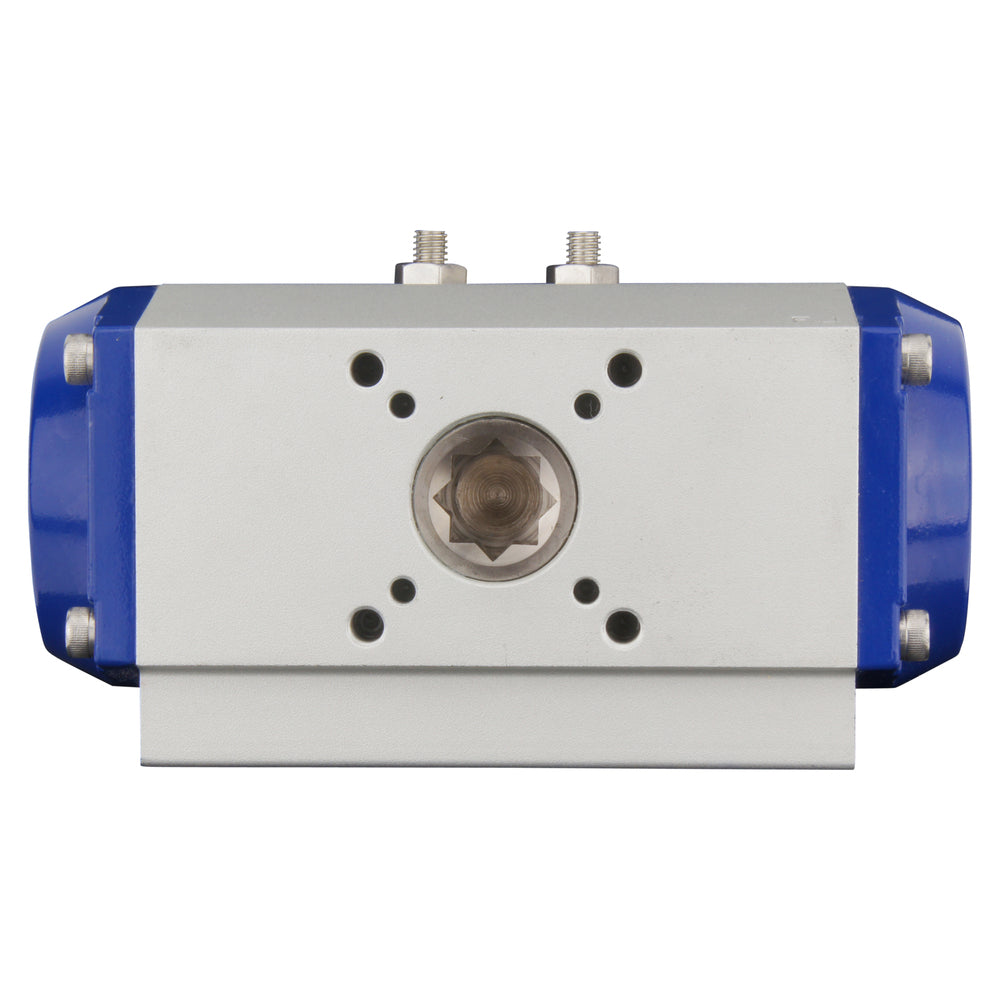

De PAL kwartslag pneumatische actuatoren stellen u in staat om kogel- of vlinderkleppen met perslucht te bedienen. Ze bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuatoren. Ze worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot F12). Met 8 verschillende behuizingsgroottes genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel- en -pignonrotatie en ontworpen om ofwel enkelwerkend (veeropen of veer gesloten) of dubbelwerkend te zijn voor meer controle. Deze actuatoren zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (groottes 1-6) of aluminium (groottes 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR afdichting, maar een optionele FKM afdichting is beschikbaar voor een verhoogde maximale temperatuur van 120°C (groottes 1-6) of 150°C (groottes 12-130). Alle kleppen hebben een 1/4" Namur interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX (EX II 2GD c) certificering.
Reserveonderdelen
Hieronder staat een lijst van de reserveonderdelen voor deze eenheid, mocht dat nodig zijn. Gebruik eenvoudig het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelklep: BL3SAT-200
Actuator: PALC-050-07-17

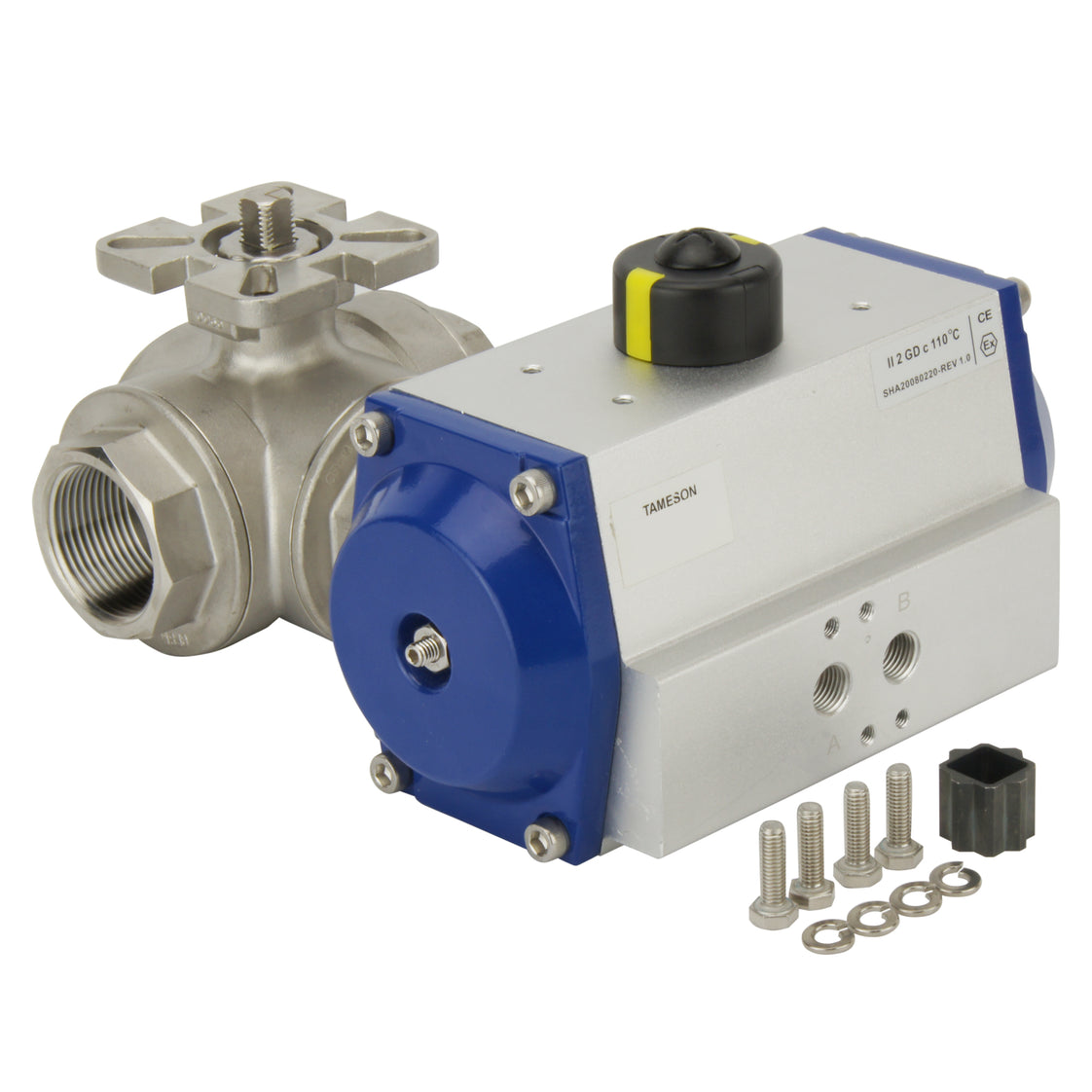

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
