Rp 3/8'' T-Port 3-Weg RVS Elektrische Kogelkraan 100-240 V AC

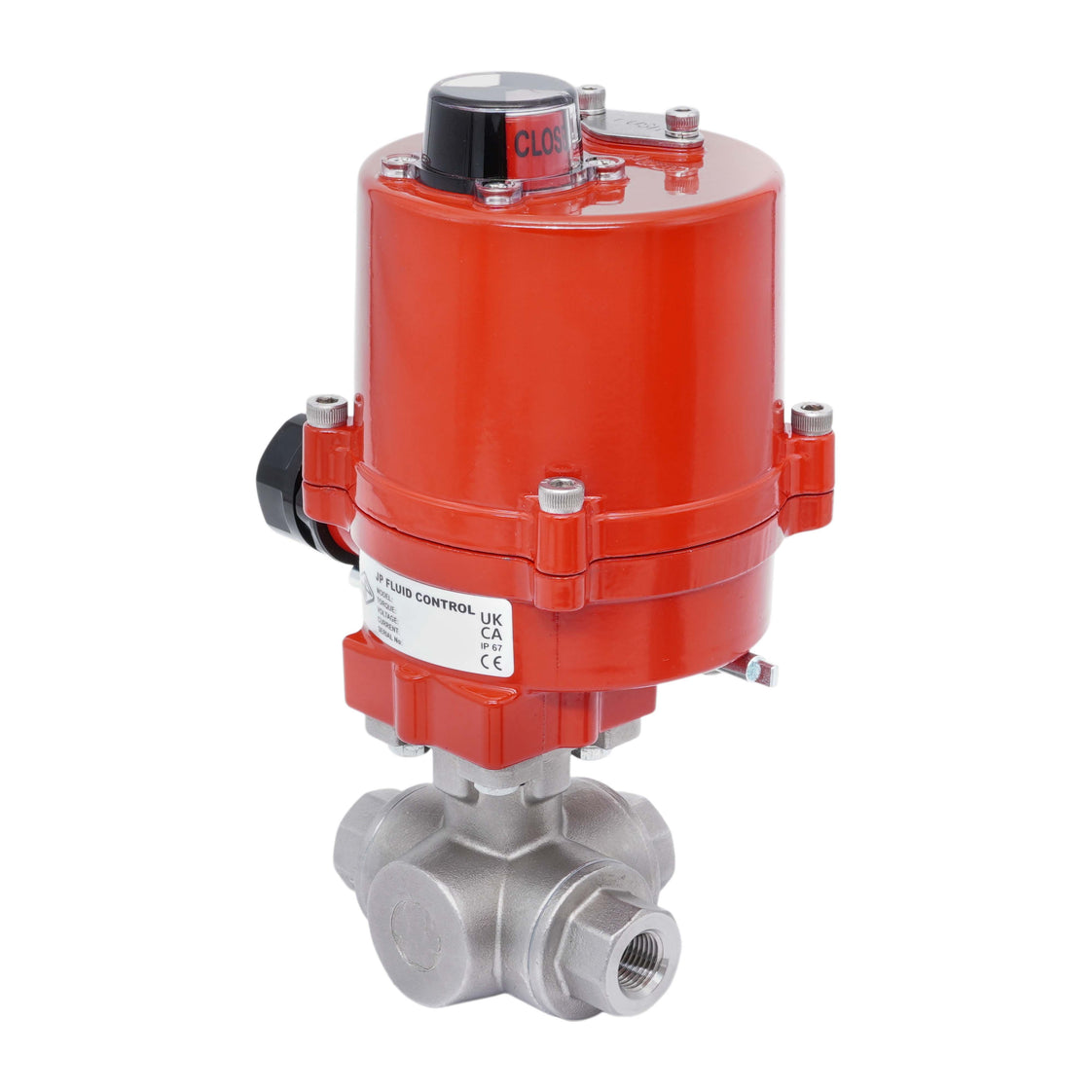

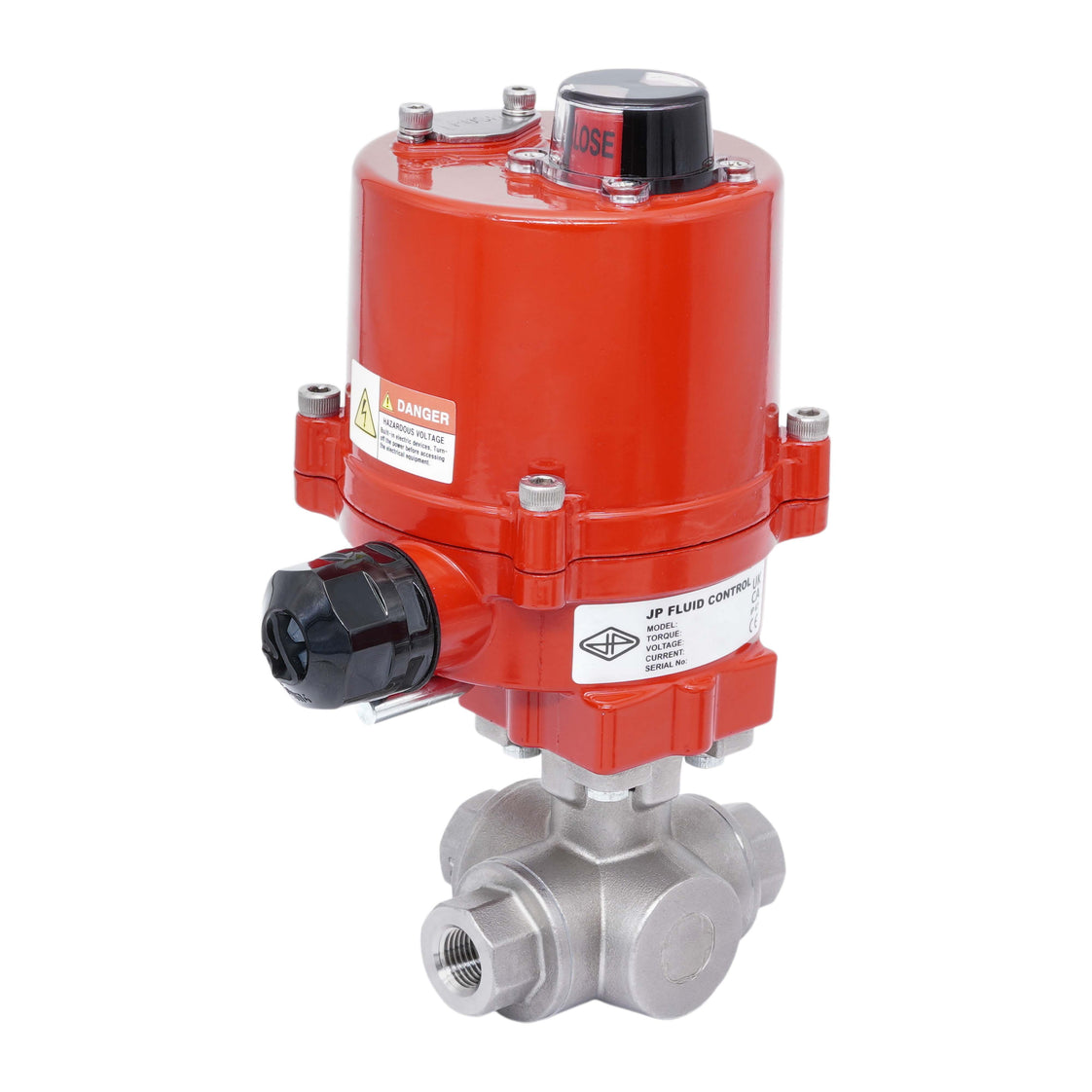

Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-weg kogelkraan. De klep heeft Rp 3/8'' buisdraad (binnendraad, BSPT). Het huis van de klep is vervaardigd van RVS met een roestvast stalen bol en PTFE-afdichting. De actuator is geschikt voor voedingen van 100 tot 240V wisselstroom (50/60Hz). De actuator heeft een robuust aluminium huis (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de bol een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handmatige noodoverbrugging.
De klep heeft een boring van 11 mm, met Kv-waarde van 3.57 m3/h (Cv = 4.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. Het is geschikt voor temperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.
- Normale prijs
- €381,61
- Normale prijs
- €315,38
Beschrijving
Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-weg kogelkraan. De klep heeft Rp 3/8'' buisdraad (binnendraad, BSPT). Het huis van de klep is vervaardigd van RVS met een roestvast stalen bol en PTFE-afdichting. De actuator is geschikt voor voedingen van 100 tot 240V wisselstroom (50/60Hz). De actuator heeft een robuust aluminium huis (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de bol een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handmatige noodoverbrugging.
De klep heeft een boring van 11 mm, met Kv-waarde van 3.57 m3/h (Cv = 4.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. Het is geschikt voor temperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.
Voordelen:
- Robuuste roestvast stalen kogelkraan met Rp 3/8'' buisdraad
- Schakeltijd slechts 8 seconden
- Robuust IP67 actuatorhuis
- Geschikt voor voedingen van 100 tot 240V AC
- Twee extra eindschakelaars voor positieterugkoppeling
- Handmatige noodoverbrugging
- Duidelijke visuele positie-indicator
Boring en schakelfunctie
De bol heeft een T-poort. Door de bol 90 graden te draaien kunt u schakelen tussen twee circuits of kunnen de drie leidingen worden verbonden. De poorten overlappen tijdens de rotatie.
Schematische tekening van de schakelfunctie van T-poort kleppen
Toepassingen
Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 69 bar (1000 psi), bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De richting van de druk is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen -29°C en 210°C (-20°F en 410°F). Bij hoge temperaturen wordt aanbevolen de klep in een geventileerde ruimte te installeren. De klep mag worden geïnstalleerd in een vochtige omgeving, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt met licht vervuilde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.
Elektrisch aansluitschema
Volg de veiligheidsinstructies en de handleiding voordat u begint met de installatie.De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A en 0,2A bij maximaal koppel. Om een kabel op de actuator aan te sluiten, moet de afdekking met vier bouten worden verwijderd. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de klep te sluiten of te openen. Het signaal (fase/nul) naar klem 3 en 4 moet hetzelfde zijn als klem 2. Verbind 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), wordt de motor uitgeschakeld en wordt er geen energie verbruikt. Bovendien zijn er in de actuator twee extra eindschakelaars voor regeldoeleinden. De hoekpositie van de eindschakelaars kan worden gewijzigd. Verbind altijd de aardleiding en gebruik de buizen niet als aarding.
Elektrisch aansluitschema van de AG-040-A actuator
Montage
Zorg ervoor dat de positie van de bol en de actuator correct is ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de kleppas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons fittingassortiment voor de verbinding tussen de buis en de klep.
Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met het benodigde montagemateriaal.
