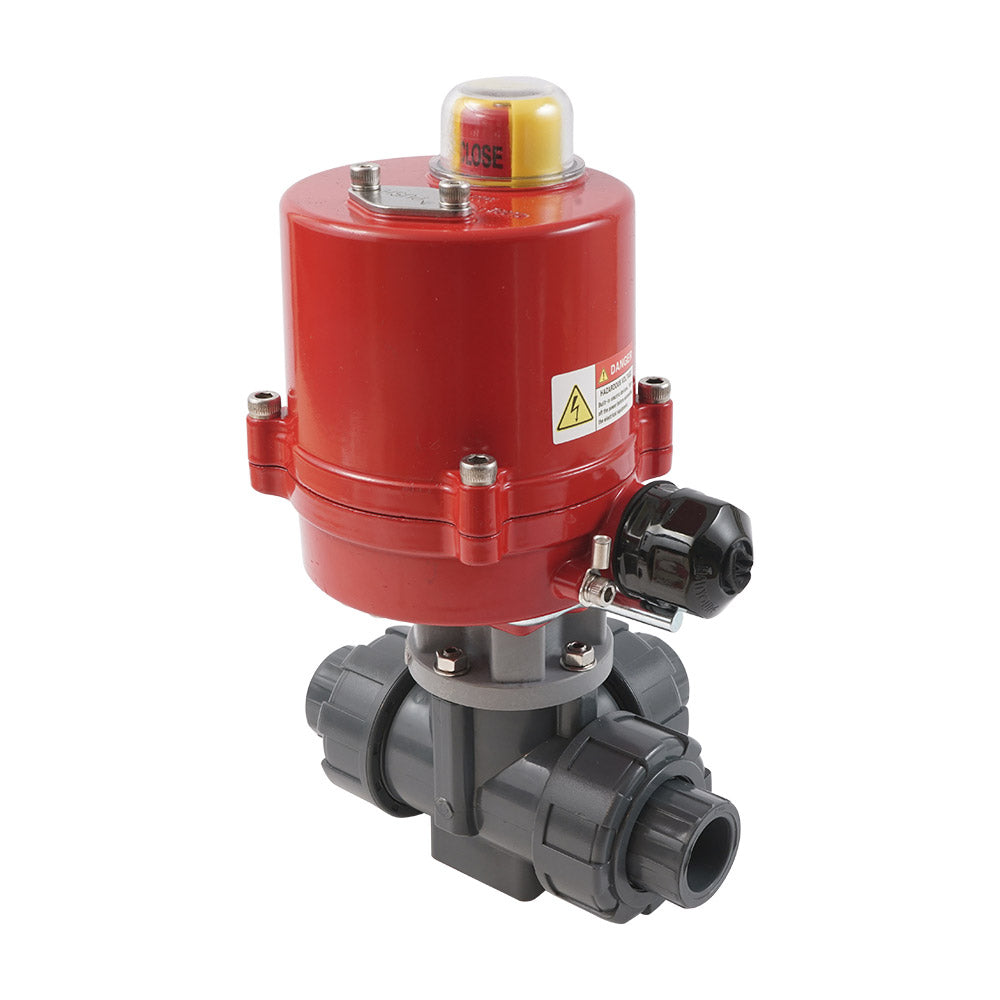

G3/4'' 3-Weg PVC Elektrische Kogelkraan L-Boring 12 V AC/DC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (L-boring) elektrische PVC-kogelkraan van Tameson kan worden gebruikt voor stroomregeling met verontreinigd water of bijtende media, zoals chlorideoplossingen (zeewater of zwembaden). De kraan heeft binnendraadaansluitingen van G 3/4 inch. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 18 mm, met een Kv-waarde van 7 m³/h (Cv = 8,09 gpm). Kv geeft de doorstroomsnelheid van water in m³/h aan bij een drukverlies van één bar. De kraan kan een druk van maximaal 10 bar bij 20°C (145 psi bij 68°F) aan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator is geschikt voor zowel 12 volt DC (gelijkstroom) als 12 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld voor AC of DC. De standaardfabrieksinstellling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait in 8 seconden van 0 naar 90 graden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kraanpositie. De actuator is uitgerust met een handmatige override. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKK), actuator (AG-040-C) en montagematerialen.

Voordelen:

• Schakelingstijd slechts 8 seconden
• Robuuste IP67 actuatorbehuizing
• Zowel 12V AC als DC mogelijk (instelbaar via schakelaar)
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige overridebediening
• Duidelijke visuele positie-indicator

Boring en schakelfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u tussen twee circuits schakelen.

Schematische tekening van de schakelfunctie van L-boring kranen

Elektrisch aansluitschema

De actuator werkt met 12 volt DC en 12 volt AC (50/60Hz). Op de PCB zijn twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator verbruikt nominaal 0,2A en 2,2A bij maximaal koppel. De actuator heeft 3-puntsregeling. Klemmen 1 en 2 zijn permanent verbonden met de stroomtoevoer. Klemmen 3 en 4 zijn voor de stuursignalen. Door één van deze stuurdraden aan te sluiten, wordt de kraan gesloten of geopend. Sluit klemmen 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom bij de eindposities (0° en 90°) onderbreken, zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn in de fabriek ingesteld en niet door de gebruiker aanpasbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of indicatielamp). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motorafschakelschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-C actuator. Voordat wisselstroom wordt gebruikt, moeten eerst de schakelaars op de PCB worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator is voorzien van twee adapters om de actuator aan de klepas te bevestigen. Monteer de actuator op de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt in losse onderdelen geleverd, maar inclusief de vereiste montagematerialen.
