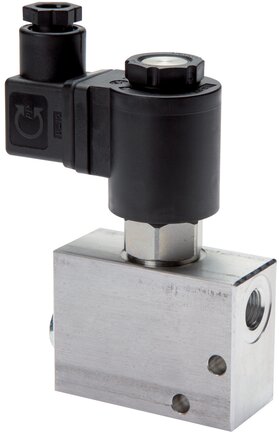

G3/4'' hydraulisch 2/2-weg magneetventiel NC tweerichting 350bar 230VAC
Voorgestuurd hydraulisch 2/2-weg zittingventiel, G3/4 BSPP, normaal gesloten, 10 tot 350 bar. In gesloten toestand sluit het ventiel de stroming in beide richtingen lekvrij af. Nominaal debiet 30 tot 70 l/min. Huis en cartridge van verzinkt staal, NBR-afdichtingen, voor hydrauliek met minerale olie van -20 tot +80 °C. Spoel 230 V AC, 22 VA, IP65. Geleverd met spoel en connector.
- Normale prijs
- €466,09
- Normale prijs
- €385,20
Beschrijving
Normaal gesloten: de leiding blijft gesloten totdat de spoel wordt bekrachtigd, dus het ventiel sluit ook bij stroomuitval. Voorgestuurd, daarom is minimaal 10 bar over de aansluitingen nodig om te schakelen - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour. Het ventiel sluit in beide richtingen af, dus elke aansluiting kan de drukzijde zijn. Dimensioneer op debiet: 30 tot 70 l/min, de grootste maat in dit assortiment. De spoel werkt op 207 tot 253 V (230 V AC ±10 %). Met de schroef voor noodbediening ontlast u bij gesloten ventiel aansluiting 2 handmatig naar aansluiting 1.
Voordelen:
- Lekvrije afsluiting met sluitkegel en zitting

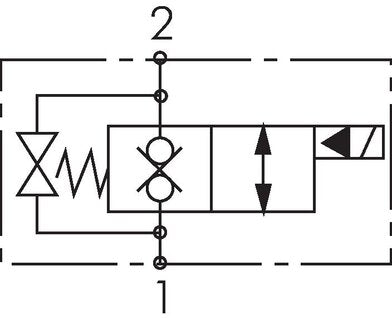

- Sluit in gesloten stand in beide richtingen af
- Schroef voor noodbediening ontlast aansluiting 2 handmatig naar aansluiting 1
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
- Geleverd met spoel en connector
Nadelen:
- Voorgestuurd, vereist 10 bar drukverschil - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour
Serie:
Voorgestuurde hydraulische 2/2-weg magneetventielen met sluitkegelzitting, voor lekvrije afsluiting van olieleidingen tot 350 bar. Het assortiment omvat aansluitingen met BSPP-binnendraad G1/4, G3/8, G1/2 en G3/4, met een nominaal debiet van respectievelijk 5-20, 10-40, 20-50 en 30-70 l/min. Elke maat is leverbaar als normaal gesloten of normaal open, en als eenrichting- of tweerichtingsuitvoering. In gesloten stand blokkeren eenrichtingsventielen aansluiting 2 naar aansluiting 1 en laten ze stroming van 1 naar 2 door als een terugslagklep; tweerichtingsventielen blokkeren beide richtingen. Leverbaar met een spoel van 12 V DC, 24 V DC of 230 V AC. Aluminium huizen zijn geschikt voor 10 tot 250 bar, huizen van verzinkt staal voor 10 tot 350 bar. Alle uitvoeringen hebben een inschroefcartridge van verzinkt staal, NBR-afdichtingen en een schroef voor noodbediening die aansluiting 2 naar aansluiting 1 ontlast bij gesloten ventiel. De spoel neemt 20 W op bij DC of 22 VA bij AC, verdraagt een spanningsafwijking van ±10 % en is beschermd volgens IP65. Geschikt voor hydraulische vloeistoffen op minerale-oliebasis van -20 tot +80 °C bij omgevingstemperaturen van -30 tot +90 °C. Elk ventiel wordt geleverd met spoel en connector. Ook bekend als 2/2-zittingventielen of hydraulische afsluiters van het zittingtype.
