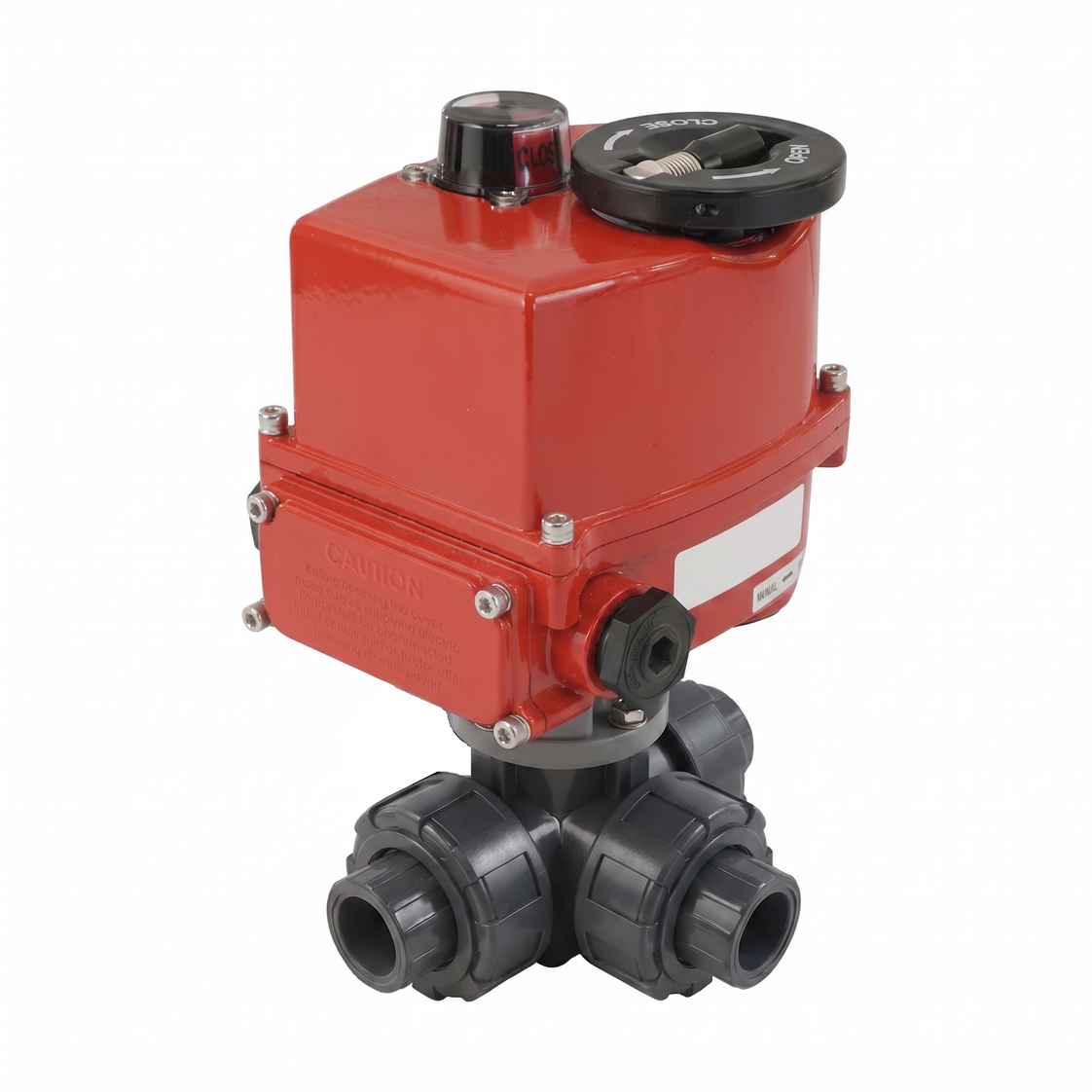

G2'' 3-Weg PVC Modulerende Elektrische Kogelkraan T-Boring 24 V AC/DC

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg T-boring PVC kogelkraan. De klep heeft G 2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klep heeft een boring van 38 mm, met een Kv-waarde van 47 m³/h (Cv = 54,33 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukverlies van één bar. De klep kan een druk van maximaal 10 bar bij 20°C (145 psi bij 68°F) aan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De klep is geschikt voor toepassingen met verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.

De actuator kan de klep draaien van 0-90 graden met een bedrijfskoppel van 40 Nm (hoger breekoppel, zie de handleiding) in een tijd van 13 seconden. Hij vereist een voedingsspanning van 24 V AC/DC, heeft een S2 kortdurend bedrijf (10 min - zie handleiding), en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA (en 0-10V, 2-10V) nodig voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator geeft dit de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).

Lees voor het aansluiten van de actuator de handleiding zorgvuldig. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJR), actuator (AG-540-B-DPS), en montagematerialen.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep overal tussen 0-90 graden te positioneren met een stuursignaal van 4-20 mA
• De actuator heeft een robuuste IP67-behuizing
• De actuator heeft een duidelijke visuele indicator om de stand van de klep te zien

Nadelen:

• In vergelijking met een pneumatische actuator van hetzelfde formaat is de bedrijfssnelheid langzamer

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kleppen

Elektrisch aansluitschema

De actuator heeft een 10-klemmen bedrading verdeeld over essentiële voeding en optionele terugkoppelfuncties. Voor basiswerking bieden klemmen 1, 2 en 3 een aarding en een 24V AC/DC voeding met automatische spanningsdetectie. Klemmen 4 en 5 ontvangen een modulerend ingangssignaal, dat standaard is ingesteld op 4-20 mA maar kan worden geconfigureerd op 0-10V of 2-10V. Voor bewaking op afstand bieden klemmen 6 en 7 een continu positieterugkoppelsignaal, doorgaans 4-20 mA. Er mag nooit externe spanning worden aangelegd op deze terugkoppelpennen om permanente schade te voorkomen. Ten slotte gebruiken klemmen 8, 9 en 10 een gemeenschappelijke bron om discrete "Open"- of "Gesloten"-statusbevestigingen te bieden via eindschakelaars.

Elektrisch aansluitschema van de AG-540-B-DPS actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator wordt geleverd met twee adapters om de actuator aan de klepas te bevestigen. Bevestig de actuator aan de klep met de bijgeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep aan te sluiten op uw bestaande leidingwerk.

Opmerking: Dit product wordt geleverd in afzonderlijke onderdelen, maar met het vereiste montagemateriaal.
