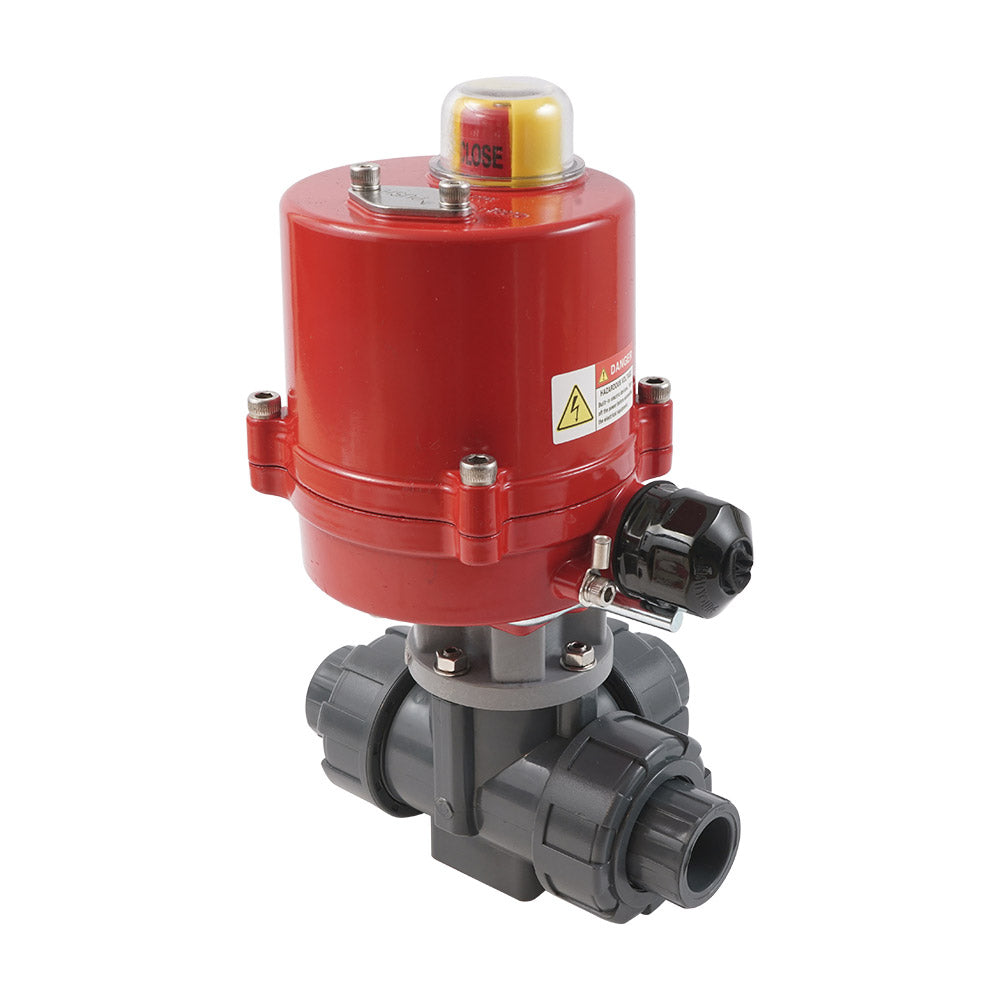

G2'' 3-Weg PVC Elektrische Kogelkraan T-Boring 100-240 V AC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (T-boring) elektrische PVC-kogelkraan van Tameson kan worden gebruikt voor stroomregeling met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De kraan heeft G 2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 38 mm, met een Kv-waarde van 47 m³/h (Cv = 54,33 gpm). Kv geeft de doorstroomsnelheid van water aan in m³/h bij een drukval van één bar. De kraan kan een druk tot 10 bar bij 20°C (145 psi bij 68°F) aan. Deze is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A en 0,2A bij maximaal koppel. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden afgesteld. Een mechanische positie-indicator bovenop de actuator toont de kraanpositie. De actuator is uitgerust met een handmatige noodbediening. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJR), actuator (AG-040-A) en montagetoebehorenset.

Voordelen:

• Schakeltijd slechts 8 seconden
• Sterke IP67 actuatorbehuizing
• Geschikt voor voedingsspanningen van 100 tot 240V AC
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige noodbediening
• Duidelijke visuele positie-indicator

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boringskranen

Elektrisch aansluitschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A en 0,2A bij maximaal koppel. Om een kabel op de actuator aan te sluiten, moet de afdekking worden verwijderd met vier bouten. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent aangesloten op de voeding. Klem 3 en 4 worden gebruikt om de kraan te sluiten of te openen. Het signaal (fase/nul) op klem 3 en 4 moet hetzelfde zijn als klem 2. Verbind 3 en 4 nooit tegelijk om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom aan de eindposities (0° en 90°) onderbreken, zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn af fabriek ingesteld en niet door de gebruiker instelbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of indicatielamp). De hoekpositie van de hulpschakelaars kan door de gebruiker worden afgesteld - de motorstopschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator is voorzien van twee adapters om de actuator aan de klepas te bevestigen. Monteer de actuator op de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt in afzonderlijke onderdelen geleverd, maar met het benodigde montagetoebehoren.
