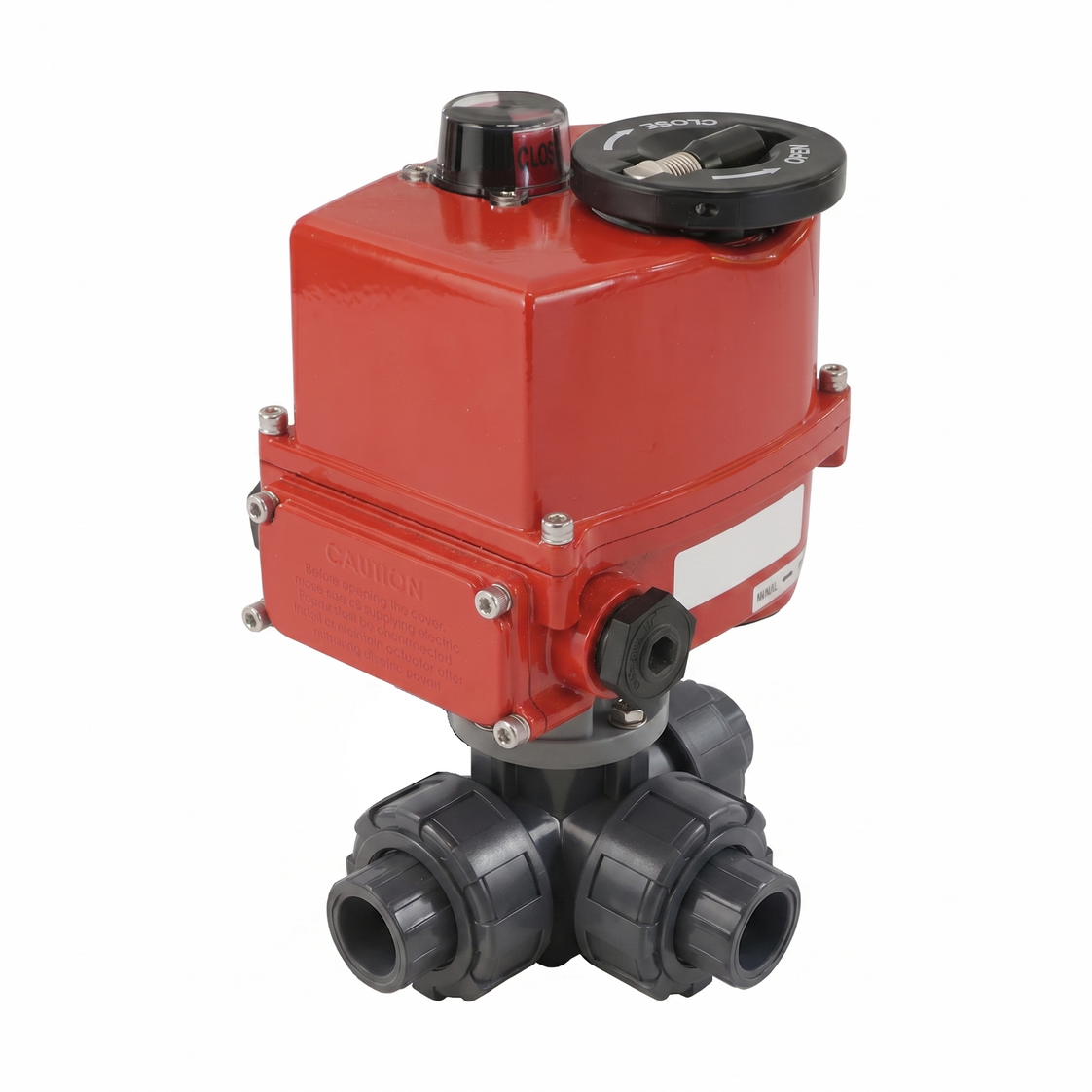

G2'' 3-Weg PVC Modulerende Elektrische Kogelkraan L-Boring 24 V AC/DC

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg L-boring PVC-kogelkraan. De kraan heeft G 2 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). De kraan heeft een boring van 38 mm, met een Kv-waarde van 42 m³/h (Cv = 48,55 gpm). Kv geeft de doorstroomhoeveelheid water aan in m³/h bij een drukverschil van één bar. De kraan kan een druk aan tot 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De kraan is geschikt voor toepassingen met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.

De actuator kan de kraan draaien van 0-90 graden met een bedrijfskoppel van 40 Nm (hoger breekoppel, zie de handleiding) in een tijd van 13 seconden. Er is een voedingsspanning van 24 V AC/DC vereist, hij heeft een S2 kortdurend bedrijfscyclus (10 min - zie handleiding), en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS) waarmee de kraan overal tussen 0-90 graden gepositioneerd kan worden. Er is een stuursignaal van 4-20 mA (en 0-10V, 2-10V) vereist voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator biedt de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).

Lees de handleiding zorgvuldig voordat u de actuator aansluit. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKQ), actuator (AG-540-B-DPS) en montagematerialen.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de kraan overal tussen 0-90 graden te positioneren met een stuursignaal van 4-20 mA
• De actuator heeft een robuuste IP67-behuizing
• De actuator heeft een duidelijke visuele indicator om de positie van de kraan te zien

Nadelen:

• In vergelijking met een pneumatische actuator van dezelfde bouwgrootte is de bedrijfssnelheid langzamer

Boring en circuitfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u wisselen tussen twee circuits.

Schematische tekening van de circuitfunctie van L-boring kranen

Elektrisch aansluitschema

De actuator heeft een 10-klemmen bedrading systeem verdeeld over essentiële voedings- en optionele terugmeldfuncties. Voor basiswerking bieden klemmen 1, 2 en 3 een aarding en een 24V AC/DC voeding met automatische spanningsdetectie. Klemmen 4 en 5 ontvangen een modulerend ingangssignaal, standaard ingesteld op 4-20 mA, maar configureerbaar op 0-10V of 2-10V. Voor externe bewaking leveren klemmen 6 en 7 een continu positie-terugmeldsignaal, doorgaans 4-20 mA. Er mag nooit externe spanning worden aangelegd op deze terugmeldpennen om permanente schade te voorkomen. Tot slot gebruiken klemmen 8, 9 en 10 een gemeenschappelijke bron om discrete statusbevestigingen "Open" of "Gesloten" te geven via eindschakelaars.

Elektrisch aansluitschema van de AG-540-B-DPS actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator te verbinden met de kraaanas. Monteer de actuator op de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flensen. Gebruik ons assortiment fittingen om de kraan op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt in afzonderlijke onderdelen geleverd, maar met de vereiste montagematerialen.
