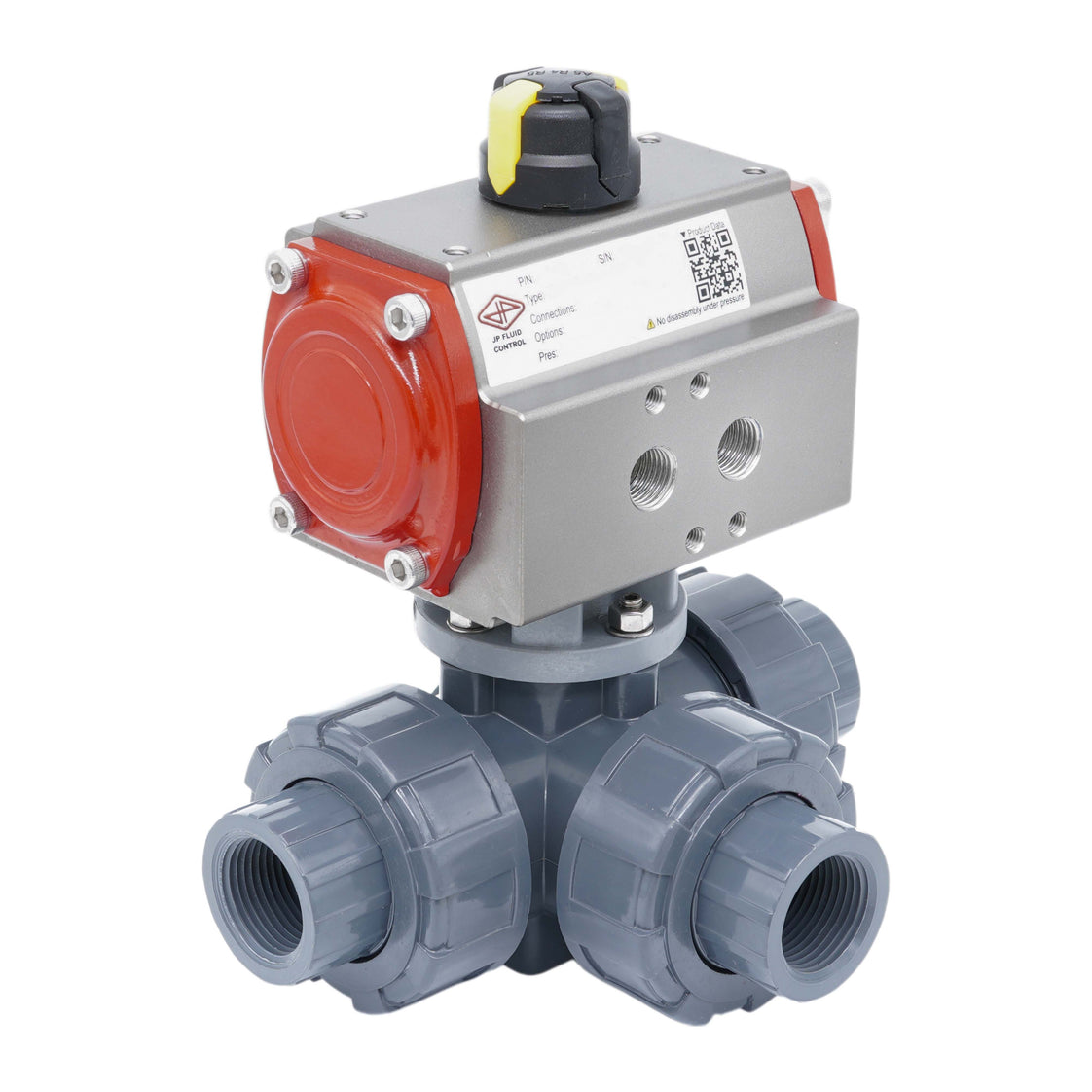

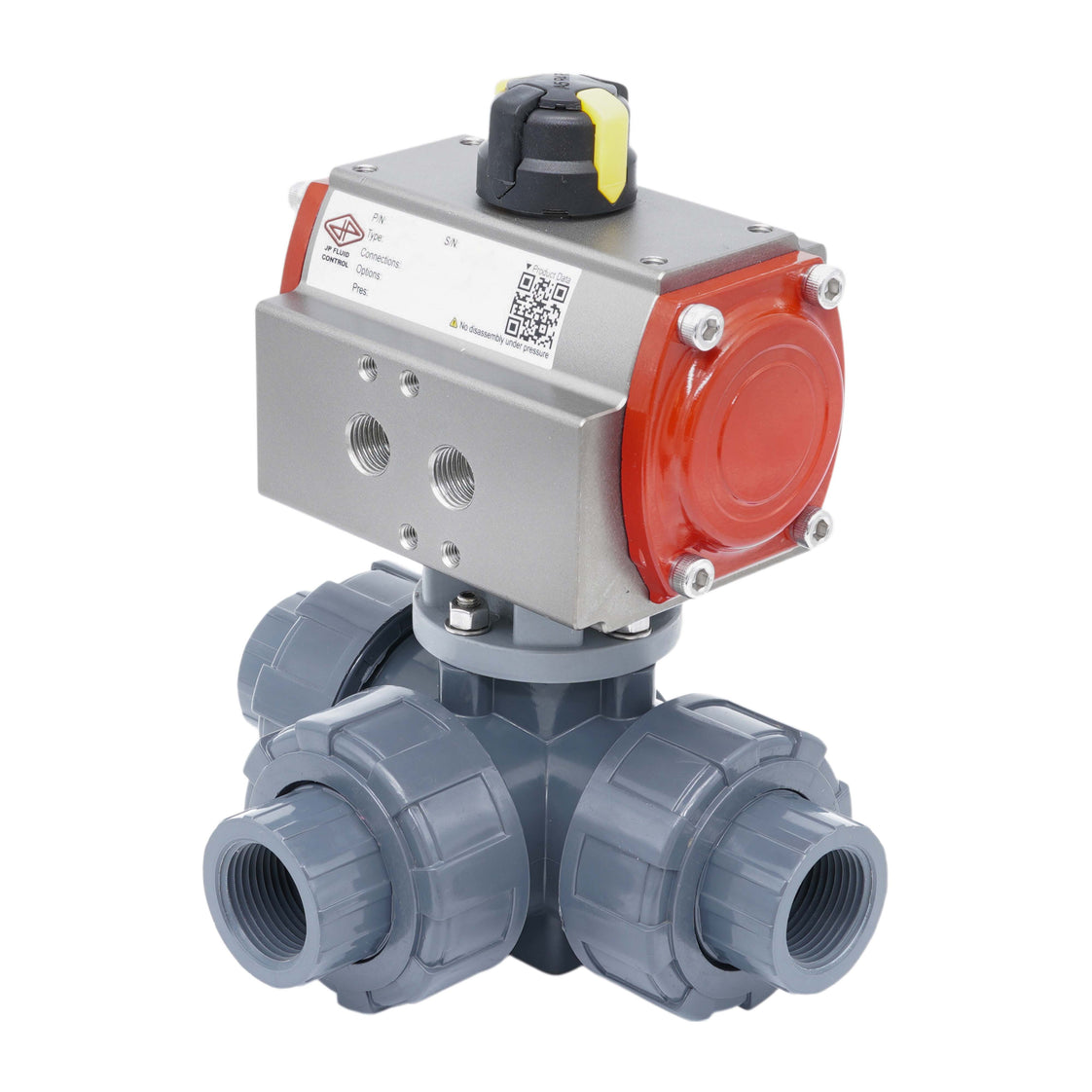

G2'' 3-Weg PVC Pneumatische Kogelkraan L-Boring Veergesloten

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 38 mm. De kraan heeft G 2 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). Het klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor vervuild water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U-klepbehuizing en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De kraan kan worden gebruikt in een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 42 m³/h bij een differentiaaldruk van 1 bar (Cv = 48,55 gpm). De Kv-waarde geeft de doorstroomsnelheid van water weer in m³/h bij een drukval van één bar.

De actuator heeft een robuust, veergesloten tandheugel-en-pinion-mechanisme met een 35 micron hard-geanodiseerd aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast beschikt het over een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKQ), actuator (V3JM2/PR04A) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Enkelvoudig werkend bespaart perslucht en de kraan keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder controle dan dubbelwerkend actuatoren

Boring en schakelfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits.

Schematische tekening van de schakelfunctie van L-boring kranen

Tameson 3-weg PVC-kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor vervuild water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel-en-pinion pneumatische actuatoren zijn ontworpen voor het bedienen van kwartslag-kranen zoals vlinderkleppen en kogelkranen, met zowel aan/uit- als regelcapaciteiten. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het zwenkbereik. Ontworpen voor precisie en duurzaamheid hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige kraanbesturing. Na assemblage ondergaat elke actuator een rigoureuze test op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
