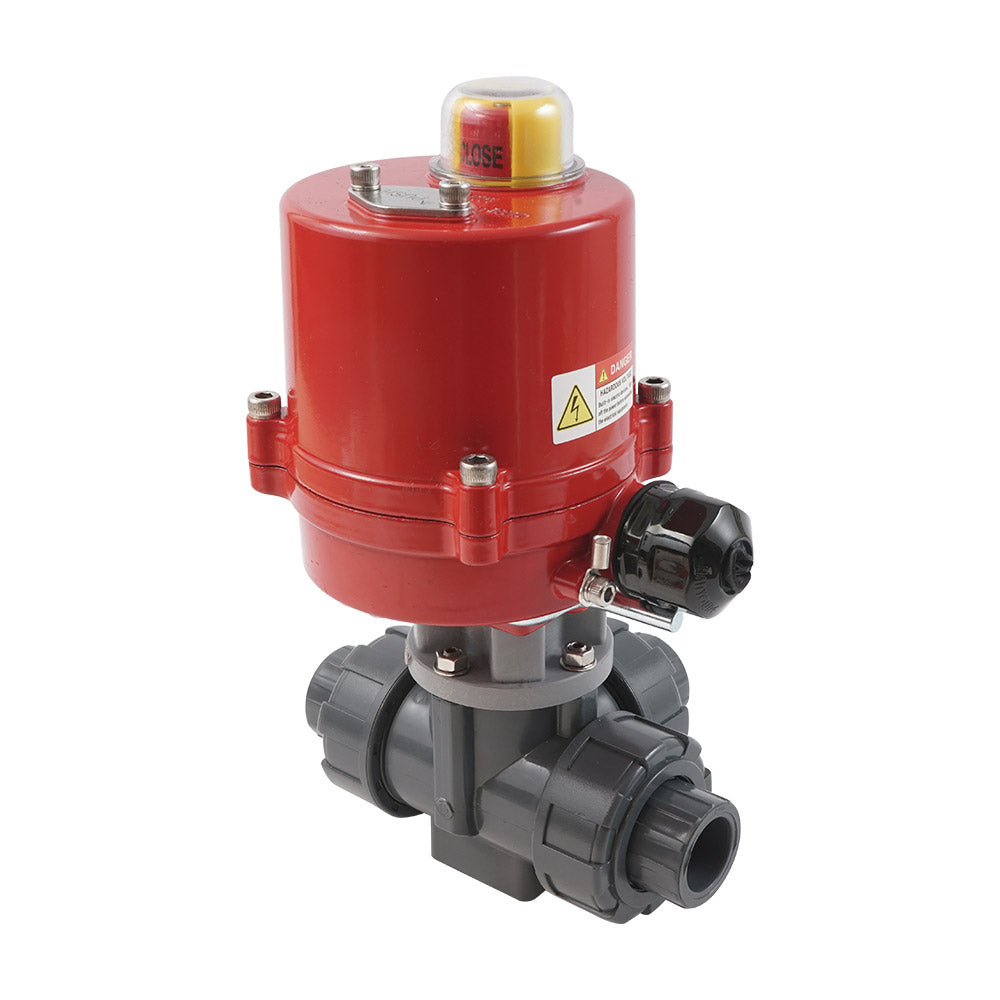

G2-1/2'' 3-Weg PVC Elektrische Kogelkraan T-Boring 100-240 V AC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (T-boring) elektrische PVC-kogelkraan van Tameson kan worden gebruikt voor doorstroomregeling met verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De kraan heeft G 2-1/2 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 50 mm, met een Kv-waarde van 80 m³/h (Cv = 92,48 gpm). Kv geeft de doorstroomsnelheid van water aan in m³/h bij een drukverlies van één bar. De kraan kan drukken tot 10 bar bij 20°C (145 psi bij 68°F) aan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator bovenop de actuator toont de kraanpositie. De actuator is uitgerust met een handmatige override. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJT), actuator (AG-040-A) en montagematerialen.

Voordelen:

• Schakelingstijd slechts 8 seconden
• Robuuste IP67 actuatorbehuizing
• Geschikt voor voedingen van 100 tot 240V AC
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige overridebediening
• Duidelijke visuele positie-indicator

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring-kranen

Elektrisch aansluitschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. Om een kabel aan te sluiten op de actuator moet de afdekking met vier bouten worden verwijderd. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de kraan te sluiten of te openen. Het signaal (fase/nul) naar klem 3 en 4 moet hetzelfde zijn als klem 2. Sluit 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorvoeding uitschakelen op de eindposities (0° en 90°), zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn af-fabriek ingesteld en niet door de gebruiker instelbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of controlelampje). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motorafschakelschakelaars niet. Sluit altijd de aarding aan en gebruik de leidingen niet als aarde.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator aan te sluiten op de kraanas. Bevestig de actuator aan de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan aan te sluiten op uw bestaande leidingwerk.

Opmerking: Dit product wordt in afzonderlijke onderdelen geleverd, maar met de benodigde montagematerialen.
