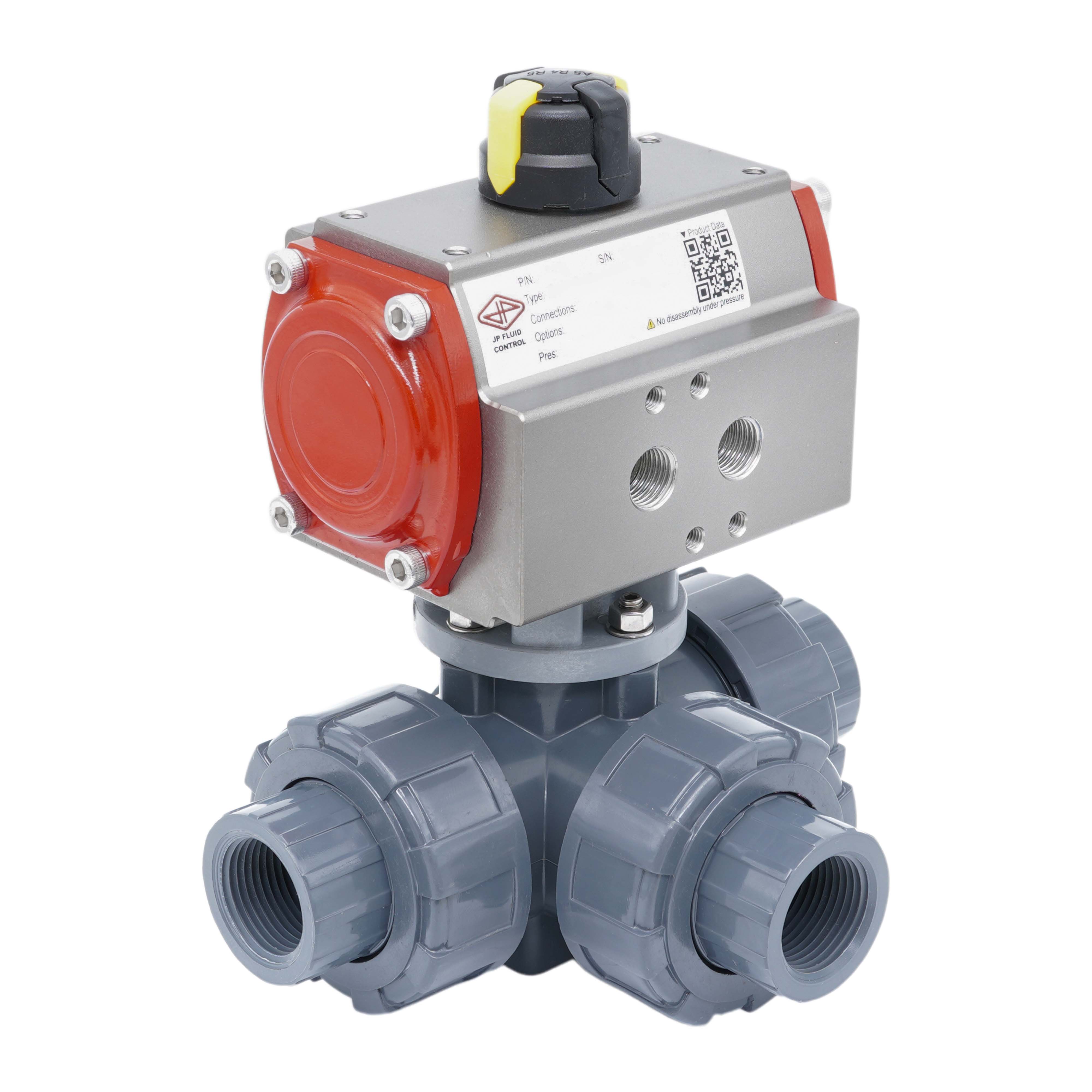

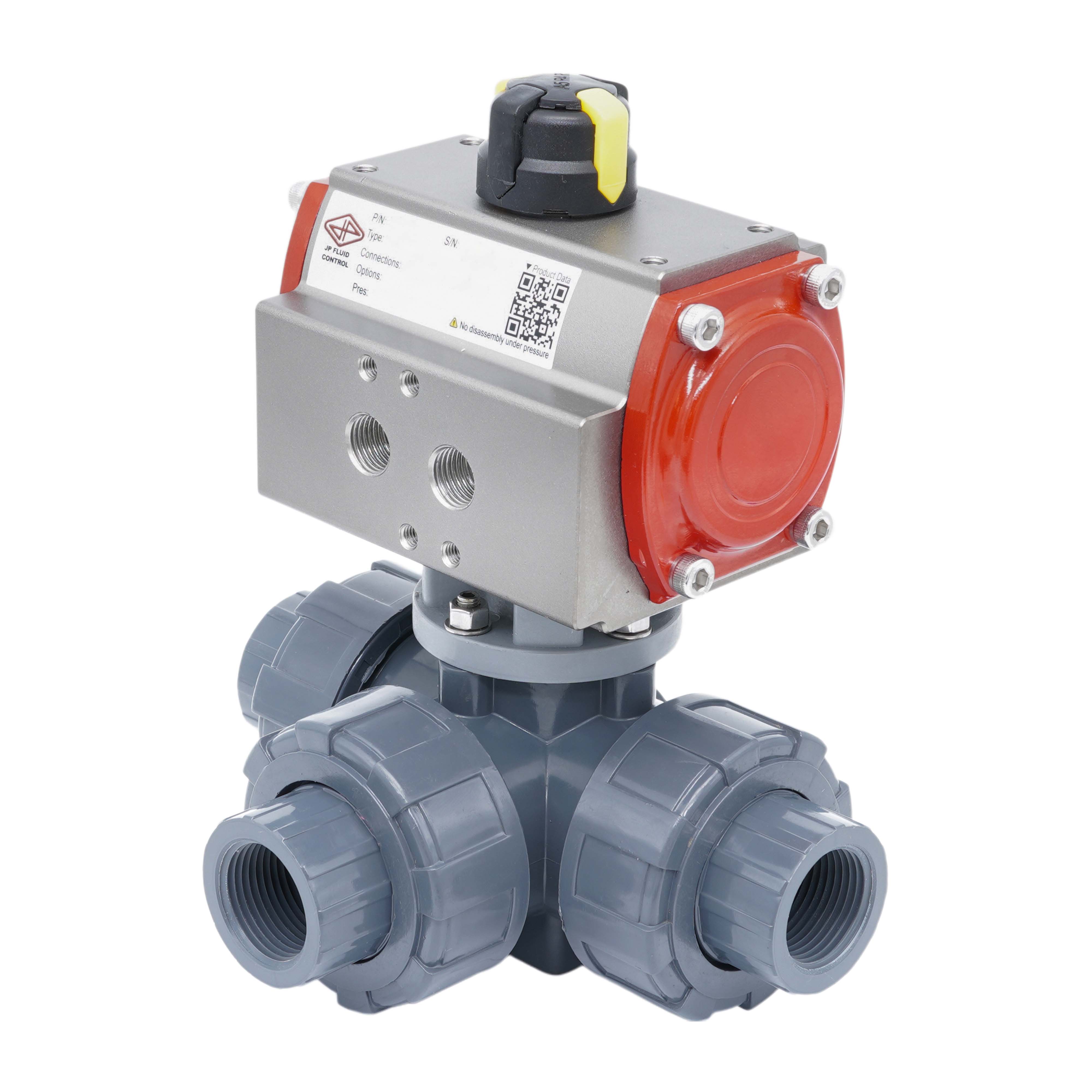

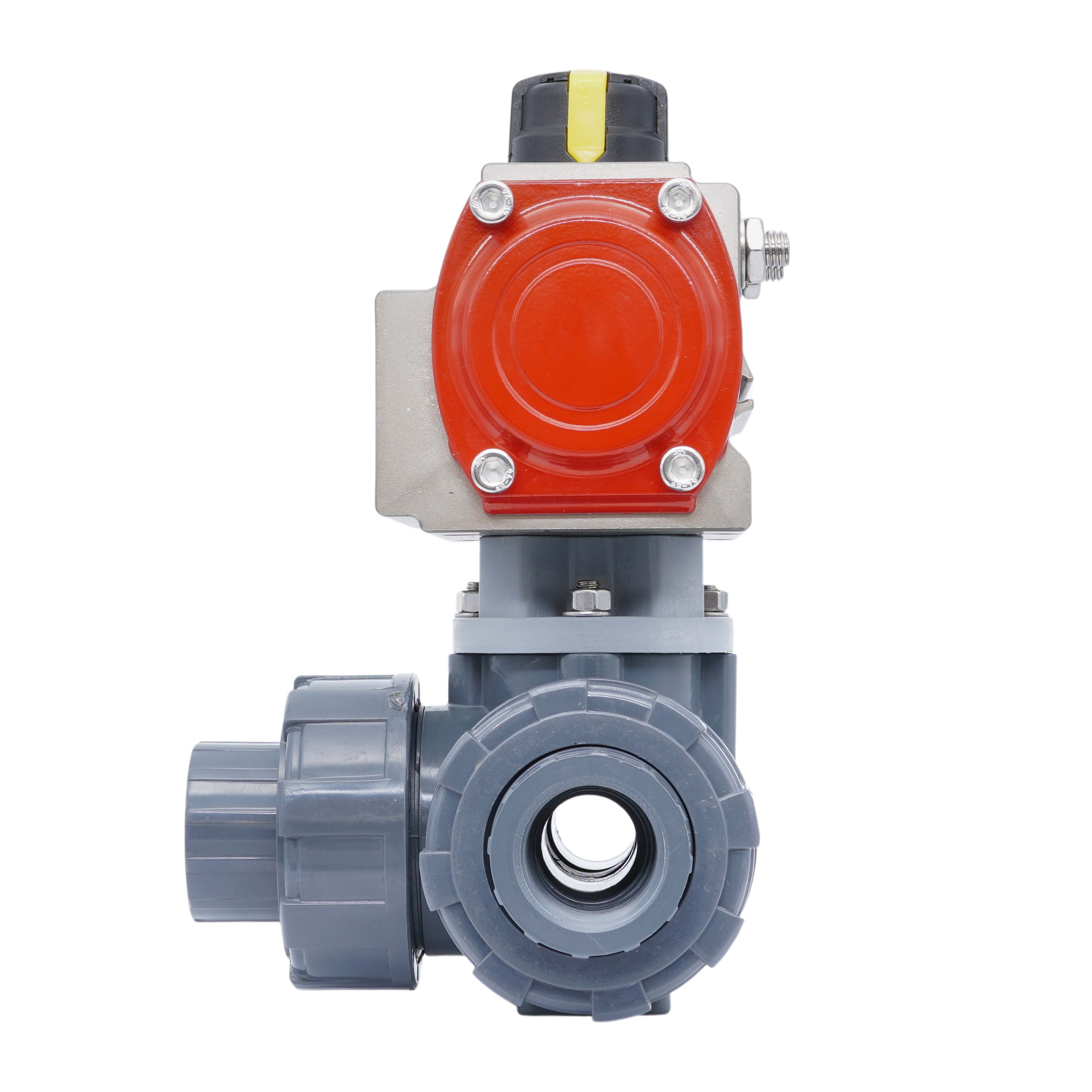

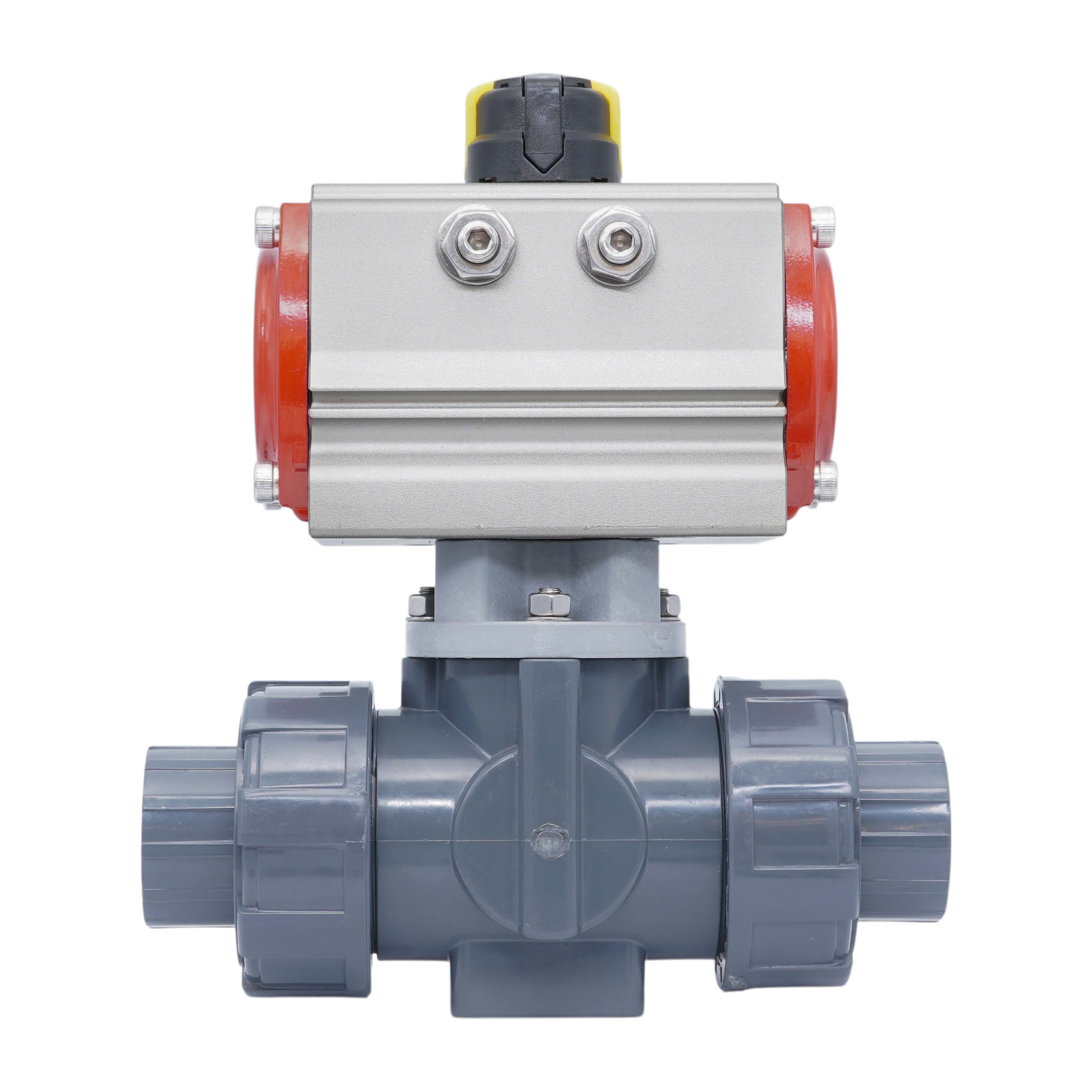

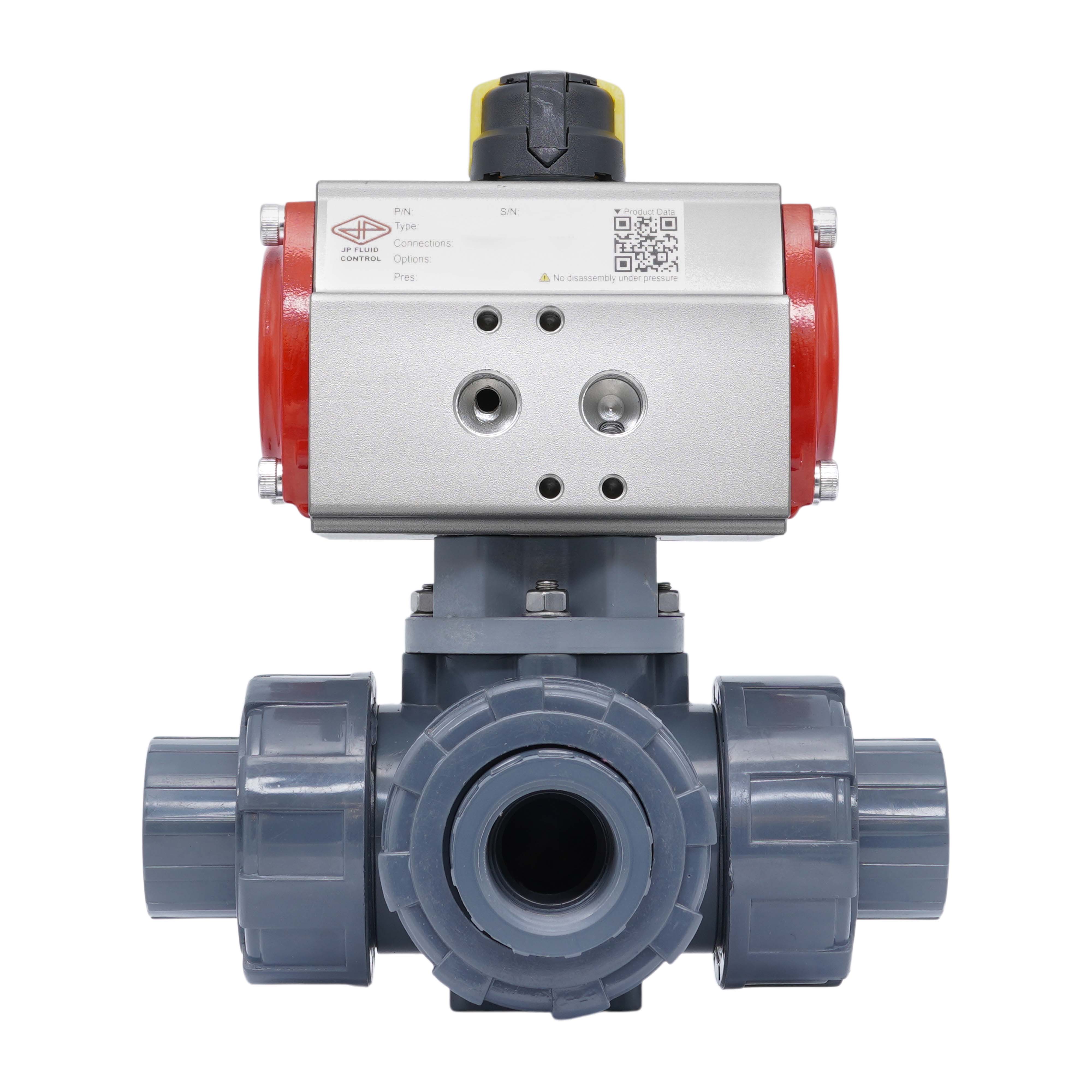

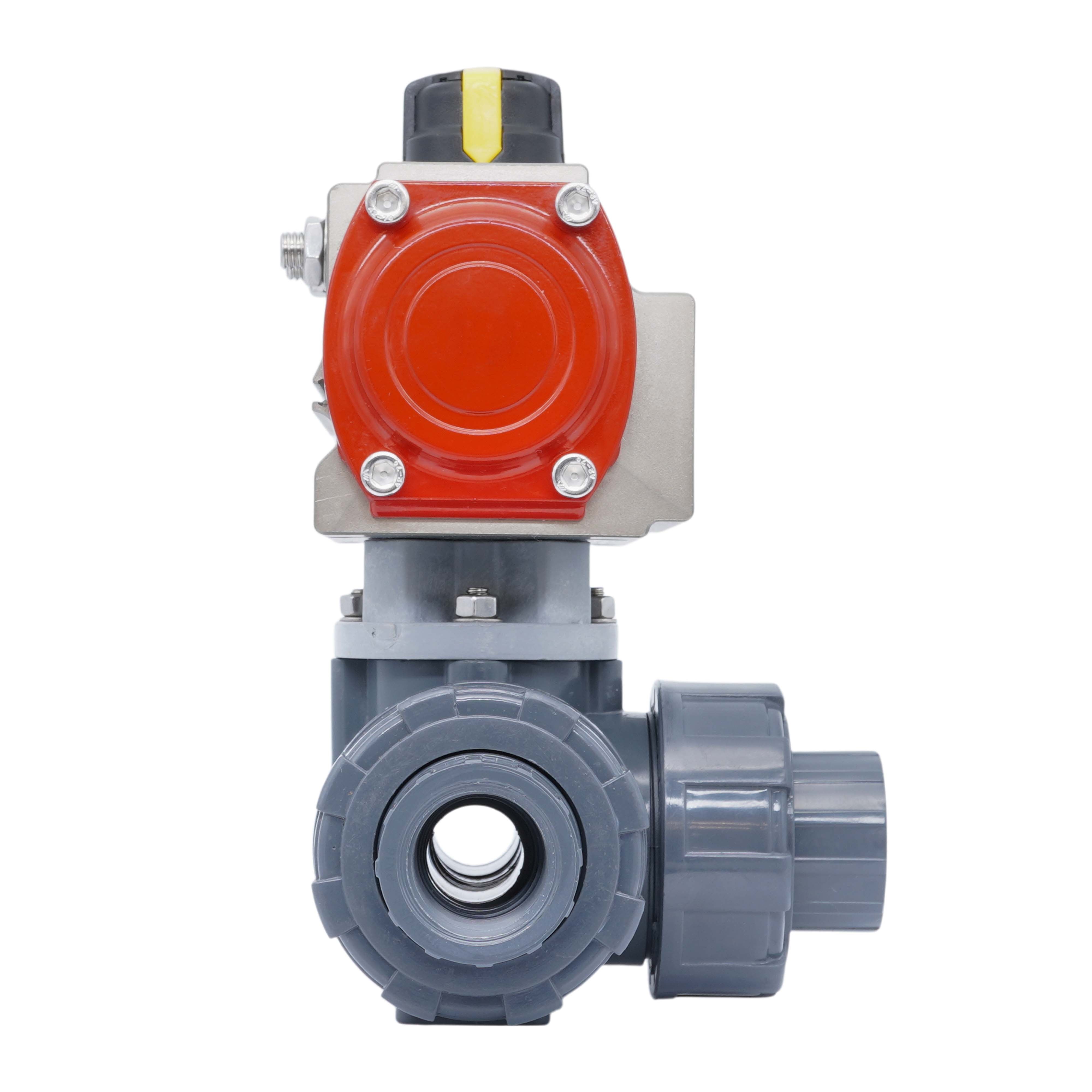

G2-1/2'' 3-Weg PVC Pneumatische Kogelkraan T-Boring Dubbelwerkend

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 50 mm. De kraan heeft G 2-1/2 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 80 m³/h bij een differentiaaldrukverschil van 1 bar (Cv = 92,48 gpm). De Kv-waarde geeft de doorstromingssnelheid van water in m³/h aan bij een drukval van één bar.

De actuator heeft een robuust, dubbelwerkend tandheugel-en-rondsel mechanisme met een 35-micron hardgeanodiseerd aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarkasten. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJT), actuator (V3JKQ/PR04D) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenaan toont de kraanpositie
• Snel openen/sluiten
• Dubbelwerkend maakt grotere controle mogelijk dan enkelvoudig werkende actuatoren
• Kan worden uitgerust met een eindschakelaar (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Dubbelwerkend verbruikt meer perslucht dan enkelvoudig werkende actuatoren

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de pijpen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 bovenflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel-en-rondsel pneumatische actuatoren zijn ontworpen voor het bedienen van kwartslag afsluiter zoals vlinderkleppen en kogelkranen, met zowel aan/uit als regelende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het zwenkbereik. Ontworpen voor precisie en lange levensduur hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige kraanbesturing. Na assemblage wordt elke actuator rigoureus getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
