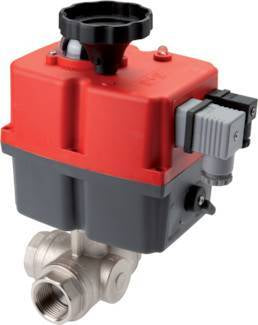

G2-1/2'' T-poort 24-240V AC/DC Fail-Safe 3-Weg RVS Kogelkraan

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg kogelklep. Het kan de klep in 29 seconden van 0-90 graden draaien met een werkmoment van 85 Nm (hogere breekmoment, zie de handleiding). Het vereist een voedingsspanning van 24-240 V AC/DC, heeft een duty cycle van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop het apparaat om de klepstand duidelijk te zien. Het is ook uitgerust met een batterijveiligheidsretour (BSR) als een elektronische veiligheidsfunctie. Als de stroom uitvalt, zal de batterij de actuator van stroom voorzien om de klep terug naar zijn normale staat te brengen (normaal open/gesloten, afhankelijk van hoe het is gemonteerd). Standaard heeft het een handmatige bedienings tandwiel voor handmatig draaien van de klep indien nodig. De actuator is gemonteerd op de kogelklep via de ISO 5211 F07 of F10 flens (17mm). De 3-weg RVS klep heeft drie aansluitpunten van G2 1/2". Het medium stroomt door een 48 boring en de temperatuur kan tussen -20 – 180 °C zijn onder 40 bar. Het heeft een spindelafdichtingsmateriaal van PTFE. Met de duurzame polyamide (PA) behuizing van de actuator biedt het apparaat een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Lees de handleiding zorgvuldig door voordat u de actuator aansluit.

Voordelen:

• Het is uitgerust met een batterijveiligheidsretour (BSR) om de actuator van stroom te voorzien om de klep terug naar zijn normale staat te draaien
• Het heeft een robuuste IP67 behuizing
• Het heeft een robuuste IP67 behuizing
• Standaard heeft het een handmatige bedienings tandwiel voor handmatig draaien van de klep indien nodig
• Het heeft een duidelijke visuele positie-indicator om de staat van de klep te zien

Nadelen:

• In vergelijking met een pneumatische actuator van dezelfde grootte is de werkingssnelheid trager

J4C serie

BL3SA Kogelklep

De BL3SA serie kogelkleppen zijn betrouwbare 3-weg kogelkleppen met een L-poort of T-poort. De behuizing is gemaakt van RVS, de bal is ook gemaakt van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkleppen uit de BL3SA serie hebben allemaal een ISO 5211 topflens (van F03 tot maximaal F10) wat de montage van een actuator mogelijk maakt.

J4C Actuator

De J4C hoogspannings elektrische klepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties die bescherming bieden tegen schade door overmoment of condensatie. Actuators zijn ook beschikbaar met verschillende opties zoals fail-safe BSR (Batterij Veiligheids Retour) of modulerend genaamd DPS (Digitaal Positioneringssysteem). De serie heeft een werkmoment bereik tussen 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is hetzelfde als de standaard aan/uit J4C actuator, maar een BSR en/of een DPS kit is toegevoegd binnen de actuator. De J4C BSR fail-safe actuator kan worden ingesteld om open of gesloten te falen. De J4C DPS modulerende actuator kan worden aangestuurd met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Kogelklep: BL3SAT-212
Actuator: V2S4B

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
