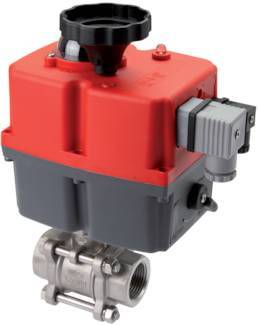

G2-1/2'' 24-240V AC/DC Fail-Safe 2-weg kogelkraan van roestvrij staal

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
G2-1/2'' 24-240V AC/DC Fail-Safe 2-weg kogelkraan van roestvrij staal
Referentie: V2S63
Merk: Tameson

Deze elektrische actuator met fail safe functie wordt aangeboden in combinatie met een 2-weg kogelkraan van RVS. Actuator vereist 24-240 V AC/DC om te werken. Hij heeft een Battery Safety Return (BSR). De kogelkraan heeft twee G2 1/2" binnendraad aansluitpunten. Openingsopening van 65 mm (Kv-waarde 510 m3/h), gemiddeld temperatuurbereik van -20 - 180 °C, en een max. druk van 63 bar. 3-delig ontwerp waardoor het uit elkaar kan worden gehaald en grondig kan worden gereinigd. De behuizing van de actuator in polyamide (PA) geeft de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze elektrische actuator met fail safe functie wordt aangeboden in combinatie met een 2-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 13 seconden met een bedieningskoppel van 55 Nm (hoger breekkoppel, zie de handleiding). Hij vereist een voedingsspanning van 24-240 V AC/DC, heeft een werkcyclus van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Hij is ook uitgerust met een batterijveiligheidsretour (BSR) als elektronische veiligheidsfunctie. Als de stroom uitvalt, zal de batterij de actuator voldoende van stroom voorzien om de klep weer in zijn normale toestand te brengen (normaal open/dicht, afhankelijk van hoe hij is gemonteerd). Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien. De aandrijving wordt op de kogelkraan gemonteerd via de ISO 5211 F05 of F07 flens (17 mm). De 2-weg RVS klep heeft twee aansluitpunten van G2 1/2". Het medium stroomt door een boring van 65 mm (Kv-waarde van 510 m3/h) en de temperatuur kan tussen -20 - 180 °C liggen bij 63 bar. Het heeft een spindelafdichting van PTFE. De kogelkraan heeft een 3-delig ontwerp waardoor hij uit elkaar kan worden genomen en grondig kan worden gereinigd. De duurzame polyamide (PA) behuizing van de actuator geeft een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

Voordelen:

  • Hij is uitgerust met een Battery Safety Return (BSR) om de actuator van stroom te voorzien zodat de klep weer in zijn normale staat kan draaien
  • Hij heeft een robuuste IP67-behuizing
  • Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien
  • Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien
  • De kogelkraan heeft een 3-delig ontwerp waardoor hij kan worden gedemonteerd en grondig gereinigd langen

Nadelen:

  • In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager

J4C serie

BL2SA3 Kogelkraan

De kogelkranen van de BL2SA3-serie zijn betrouwbare 2-weg kogelkranen met een behuizing van RVS. De kogel is eveneens van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor diverse agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en verkrijgbaar van maat G 1/4" tot G 4". De kogelkranen van de BL2SA3-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F10) die de montage van een actuator mogelijk maakt.

J4C Actuator

De J4C elektrische hoogspanningsklepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door overkoppel of condensatie. Actuators zijn ook verkrijgbaar met verschillende opties, zoals de fail-safe BSR (Battery Safety Return) of modulerend DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is dezelfde als de standaard on-off J4C actuator, maar een BSR en/of een DPS kit is in de actuator toegevoegd. De J4C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J4C DPS modulerende actuator kan worden geregeld met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.

Kogelkraan BL2SA3-212
Aandrijving: V2S4A

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
