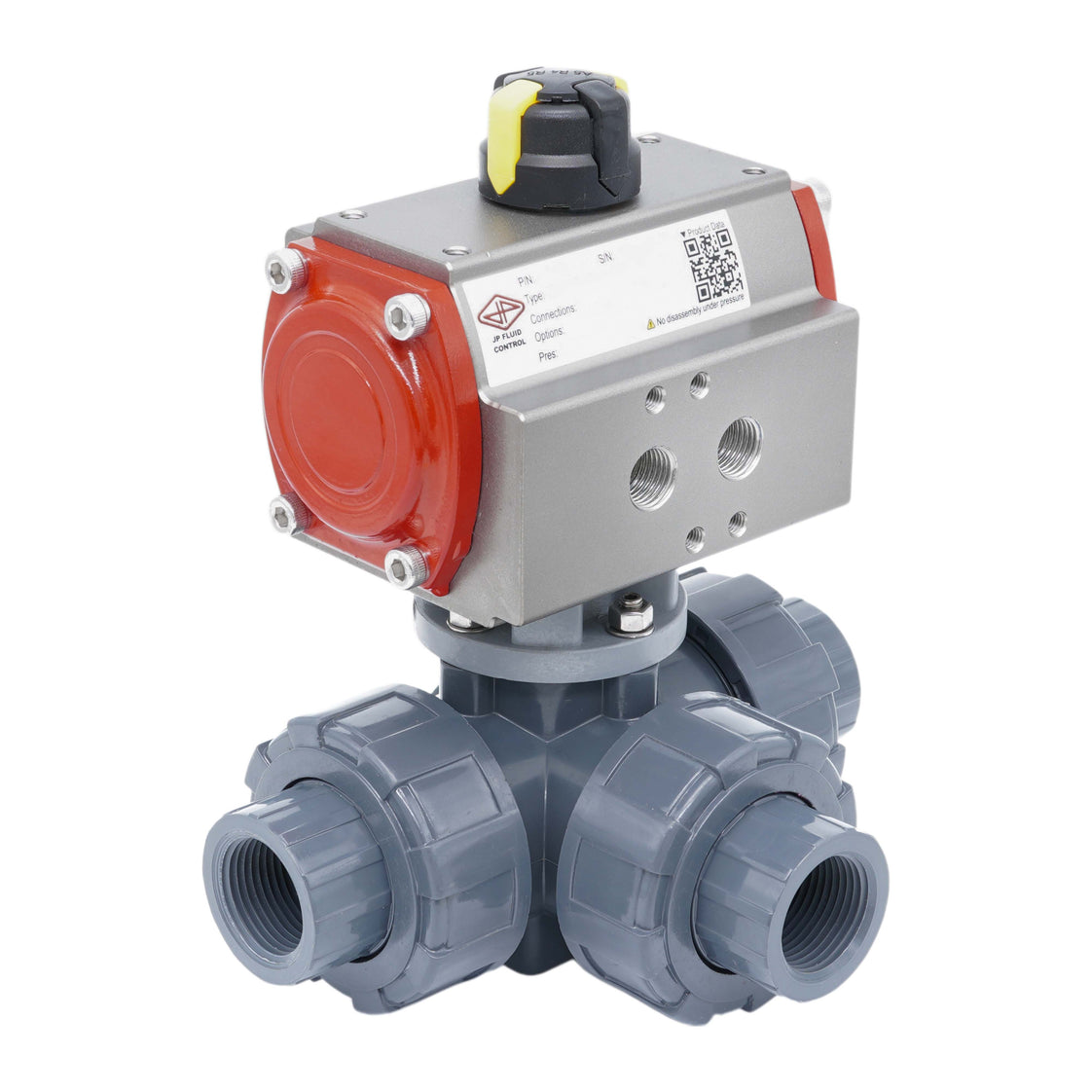

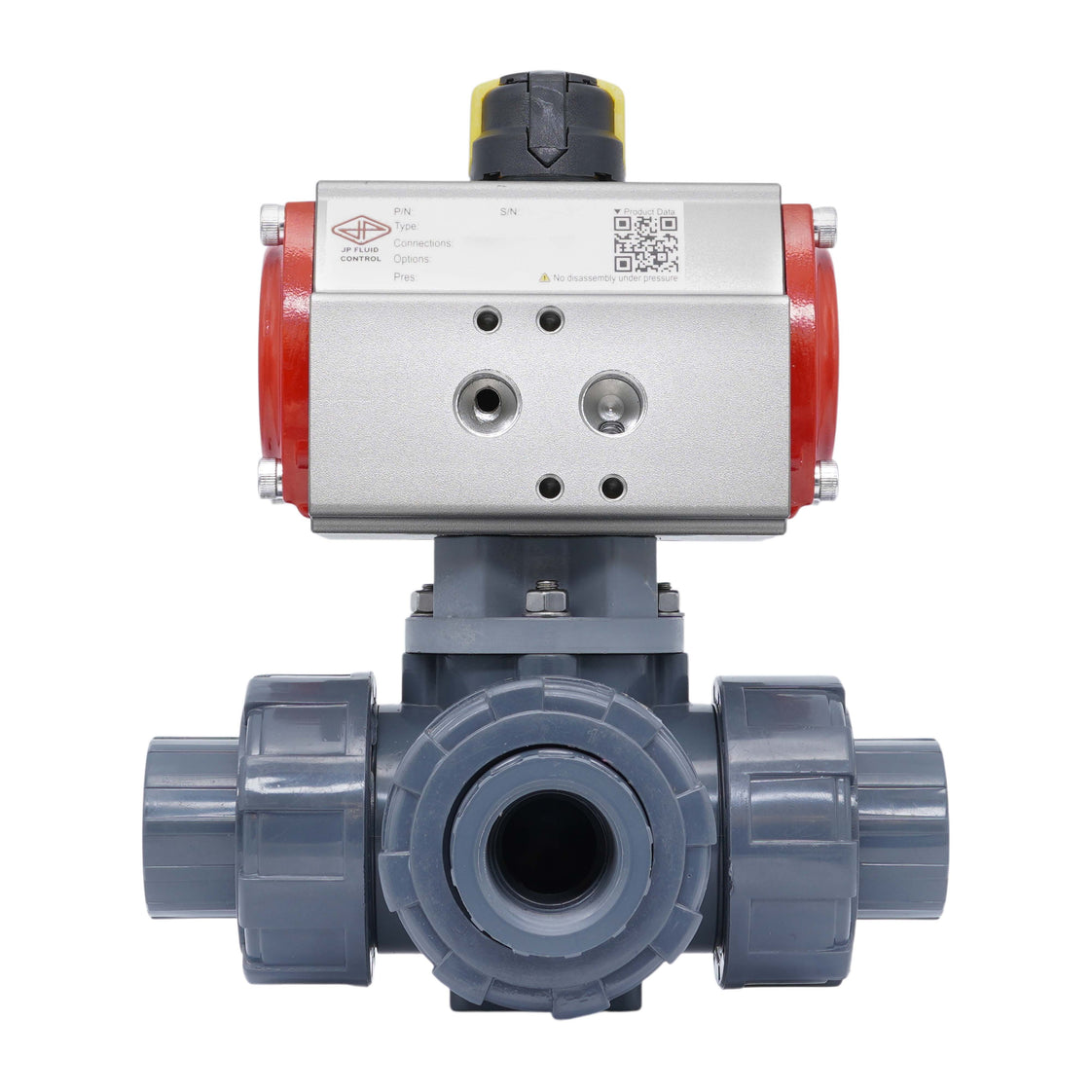

G1'' 3-Weg PVC Pneumatische Kogelkraan T-Boring Veergesloten

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 22 mm. De kraan heeft G 1 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Bovendien zijn de PVC-U behuizing en PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan verwerkt een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 12 m³/h bij een differentiaaldruk van 1 bar (Cv = 13,87 gpm). De Kv-waarde geeft de doorstroomhoeveelheid van water in m³/h weer bij een drukverschil van één bar.

De actuator heeft een robuust, veergesloten tandheugel- en pinmechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Geleverd ongemonteerd, inclusief kogelkraan (V3KJN), actuator (V3JKZ/PR03A) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Enkelvoudig werkend spaart perslucht en de kraan keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere aanvangsinvesteringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder controle dan dubbelwerkende actuatoren

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Tameson 3-weg PVC kogelkranen

De serie bevat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan verwerkt een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel- en pin pneumatische actuatoren zijn ontworpen om kwartslagkranen zoals vlinderkleppen en kogelkranen te bedienen, met zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het zwenkbereik. Ontworpen voor precisie en lange levensduur, hebben ze een levensduur van 500.000 cycli, waardoor betrouwbare en veilige kraanbesturing wordt gegarandeerd. Na montage wordt elke actuator grondig getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
