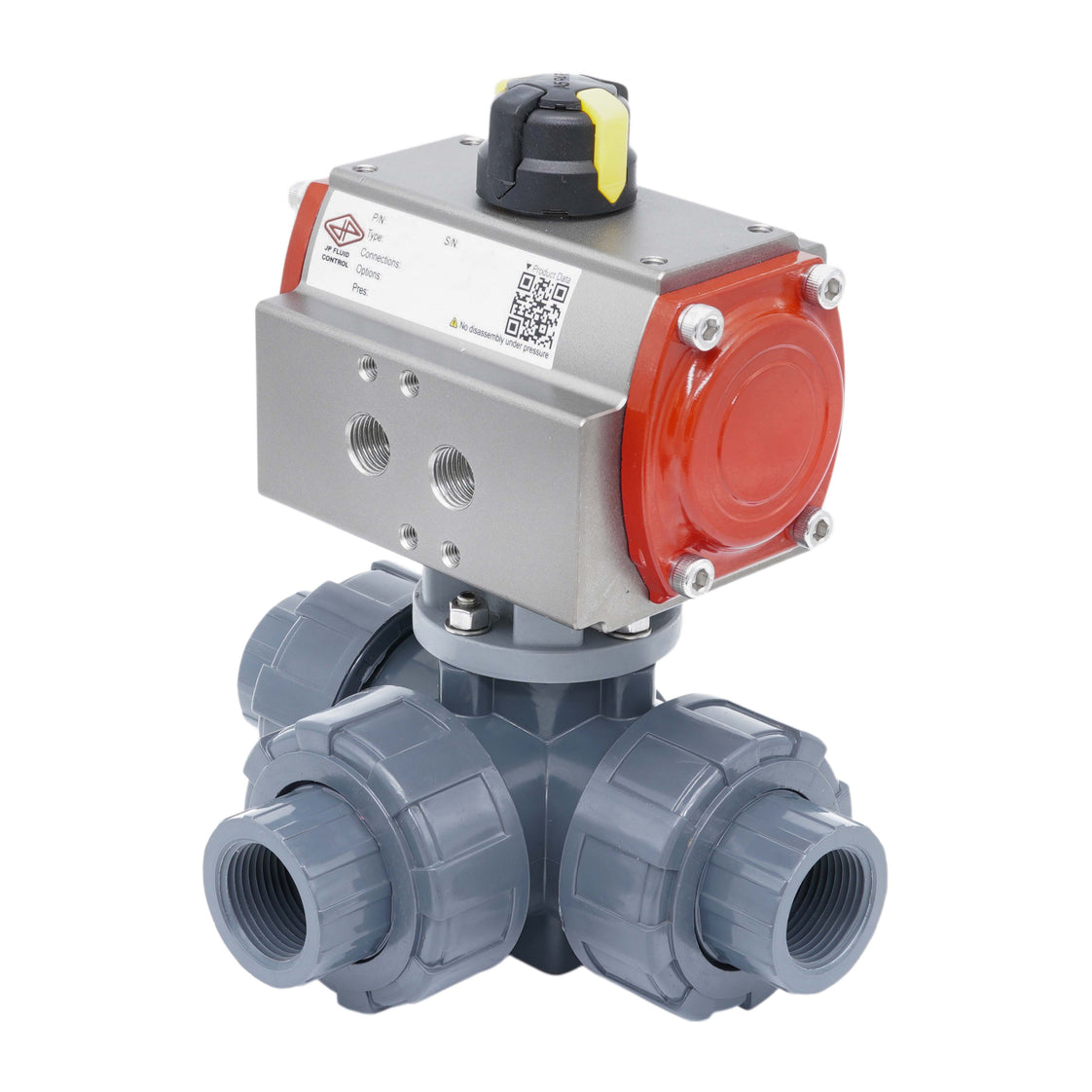

G1'' 3-Weg PVC Pneumatische Kogelkraan T-Boring Dubbelwerkend

Deze 3-weg kogelkraan is pneumatisch aangedreven met een boormaat van 22 mm. De kraan heeft G 1 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Daarnaast zijn de PVC-U behuizing en PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan verdraagt een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 12 m³/h bij een differentiaaldruk van 1 bar (Cv = 13,87 gpm). De Kv-waarde drukt het debiet van water uit in m³/h bij een drukverlies van één bar.

De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35 micron hard-geanodiseerd aluminium behuizing. Het pneumatisch ingangsbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast heeft hij een Namur 1/4 inch interface voor magneetventielen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJN), actuator (V3JKP/PR03D) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Dubbelwerkend biedt meer regeling dan enkelvoudig werkende actuatoren
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Dubbelwerkend verbruikt meer perslucht dan enkelvoudig werkende actuatoren

Boring en schakelingsfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien, kunt u tussen twee circuits schakelen of alle drie buizen verbinden.

Schematische tekening van de schakelingsfunctie van T-boring kleppen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan verdraagt een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waarmee montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen voor kwartdraai kleppen zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het zwenkbereik. Ontworpen voor nauwkeurigheid en lange levensduur hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige klepregling. Na montage wordt elke actuator uitgebreid getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
