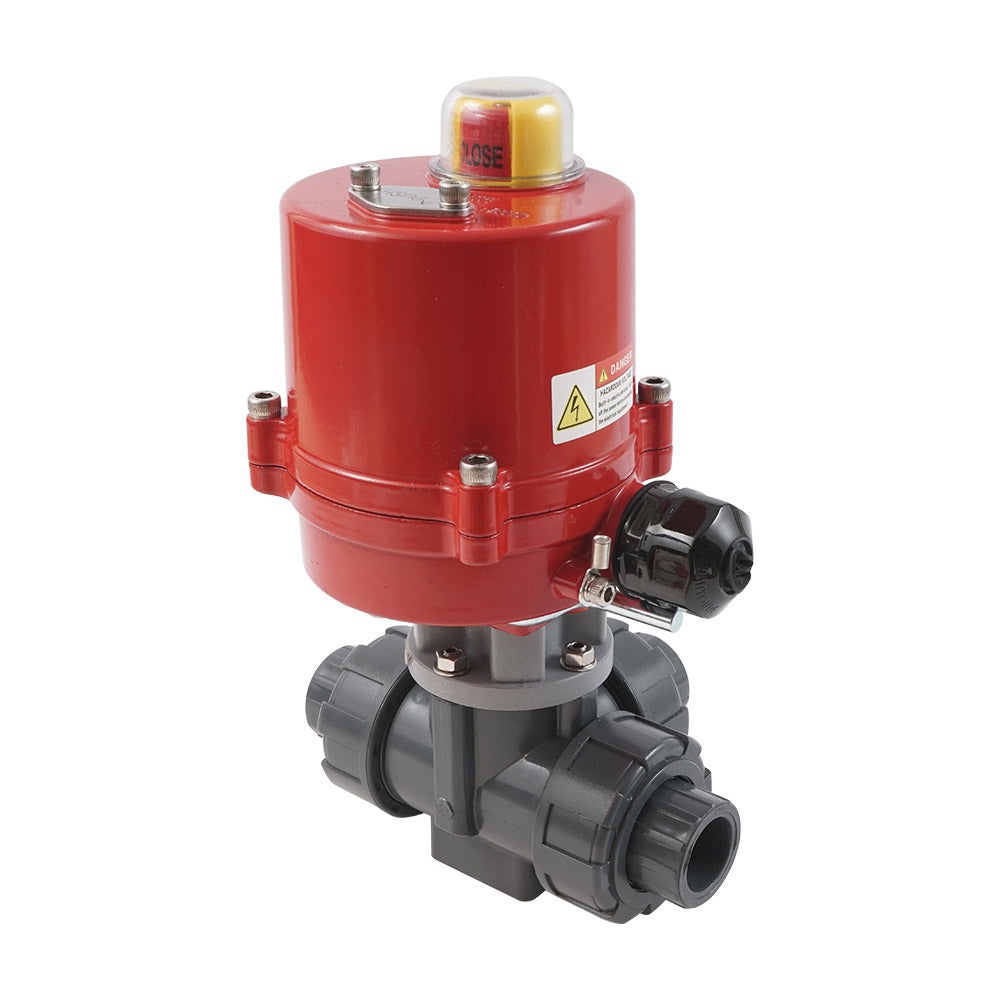

G1'' 3-Weg PVC Elektrische Kogelkraan L-Boring 100-240 V AC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (L-boring) elektrische PVC kogelkraan van Tameson kan gebruikt worden voor flowregeling met vervuild water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klep heeft G 1 inch female schroefdraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep heeft een 22 mm boring, met een Kv-waarde van 12 m³/h (Cv = 13.87 gpm). Kv drukt de flowrate van water uit in m³/h bij een drukval van één bar. De kraan kan een druk weerstaan van tot 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait van 0 tot 90 graden in 8 seconden. De actuator is voorzien van twee extra eindschakelaars voor positie-terugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien nodig, kan de hoekpositie van de schakelaars aangepast worden door de gebruiker. Een mechanische positie-indicator bovenop de actuator toont de kleppositie. De actuator is voorzien van een handbediening. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKM), actuator (AG-040-A) en montageaccessoires.

Voordelen:

• Schakeltijd slechts 8 seconden
• Sterke IP67 actuator behuizing
• Geschikt voor voedingen van 100 tot 240V AC
• Twee extra eindschakelaars voor positie feedback
• Handbediening
• Duidelijke visuele positie-indicator

Boring en schakel functie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien, kunt u schakelen tussen twee circuits.

Schematische tekening van de circuitschakeling van L-boring kleppen

Elektrisch Bedradingsschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. Om een kabel aan te sluiten op de actuator, moet de afdekking worden verwijderd met vier bouten. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de klep te sluiten of te openen. Het signaal (fase/nul) naar klem 3 en 4 moet hetzelfde zijn als naar klem 2. Sluit nooit 3 en 4 tegelijk aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom onderbreken in de eindposities (0° en 90°, zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn fabrieksinstelling en niet door de gebruiker aanpasbaar. Bovendien zijn er twee hulp-schakelaars voor externe positie-terugkoppeling (b.v. naar een PLC of controlelampje). De hoekpositie van de hulp-schakelaars kan door de gebruiker aangepast worden; de motor-afsluitschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld voor montage. De actuator wordt geleverd met twee adapters om de actuator op de klepas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep aan te sluiten op uw bestaande leidingwerk.

Opmerking: Dit product wordt in aparte delen geleverd, maar met de benodigde montageaccessoires.
