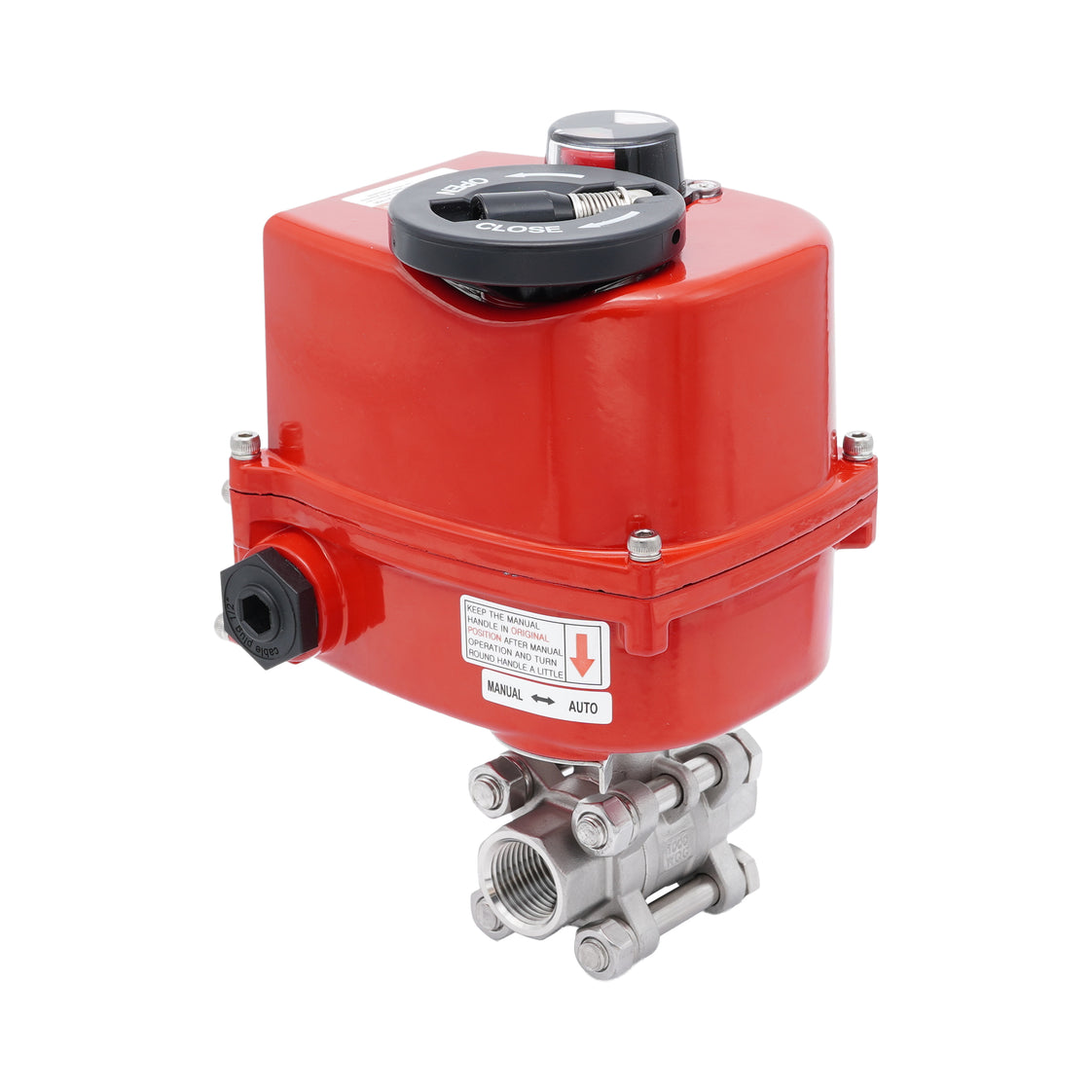

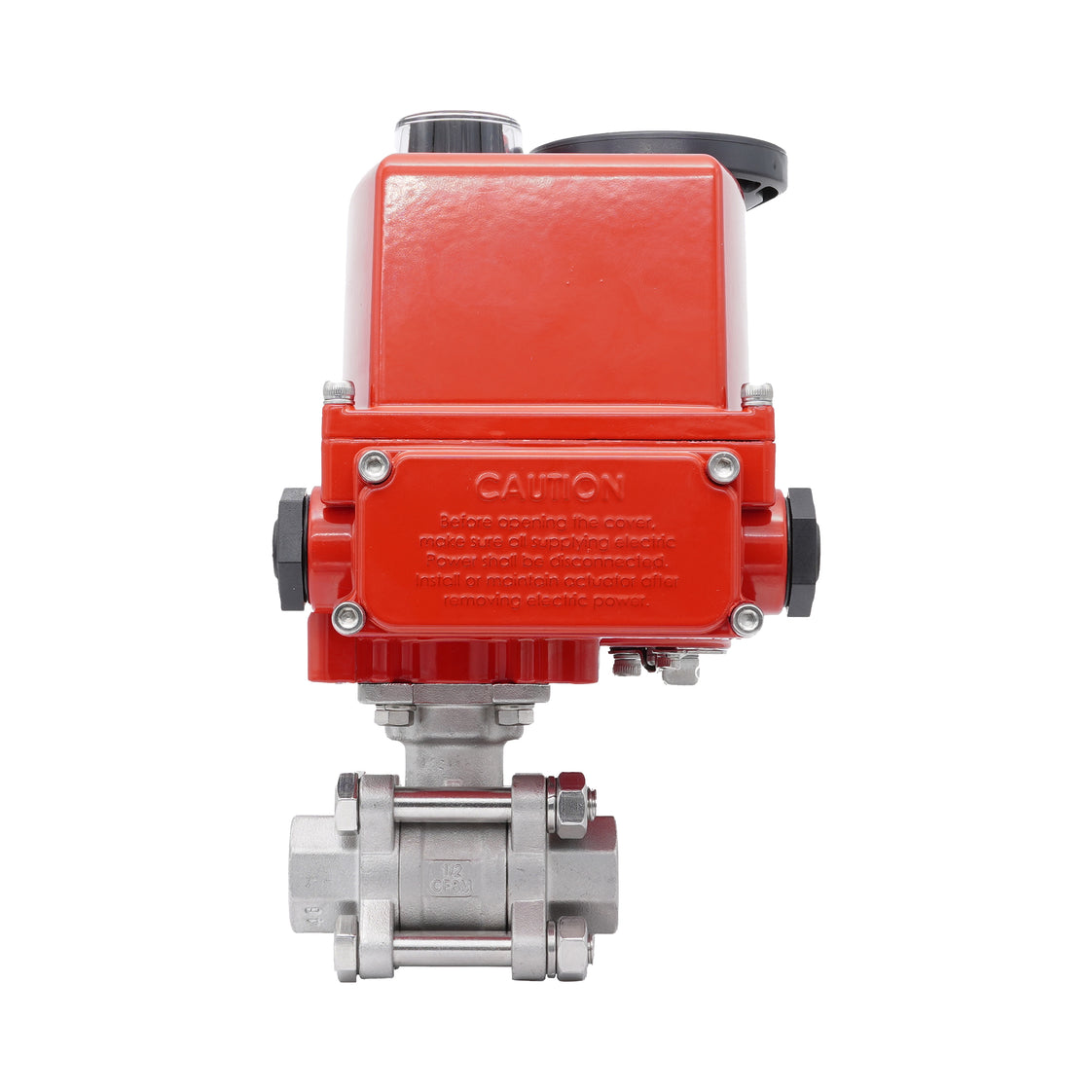

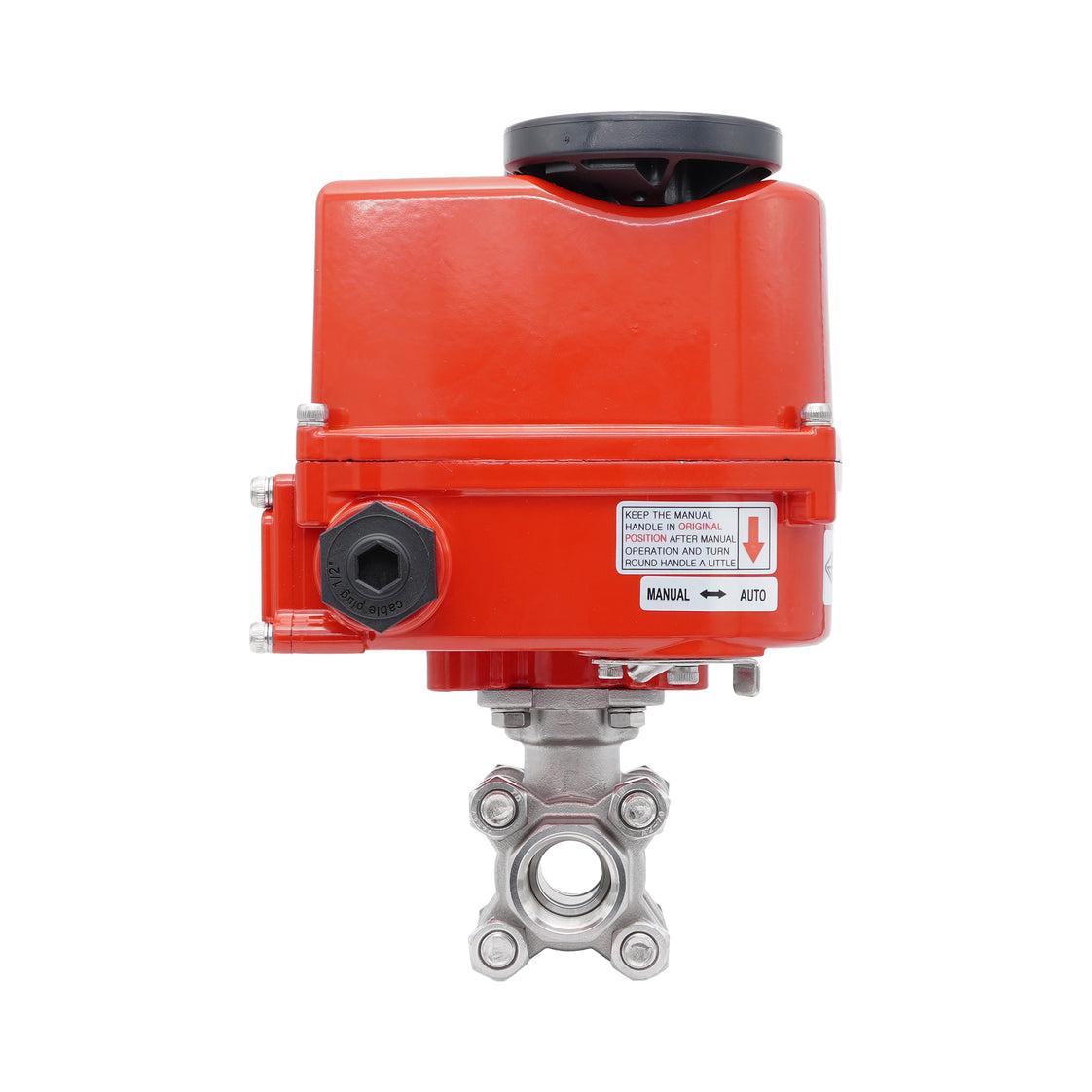

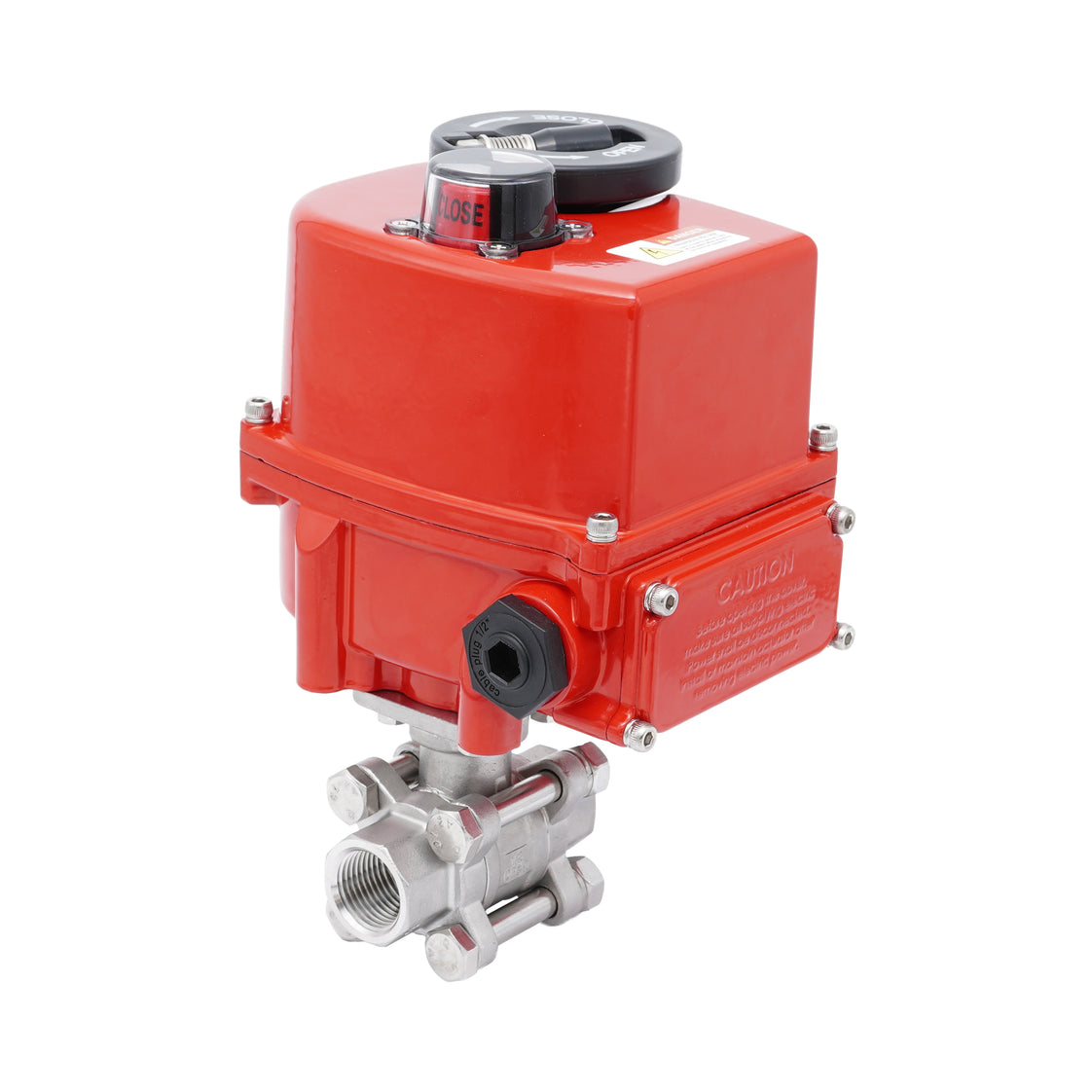

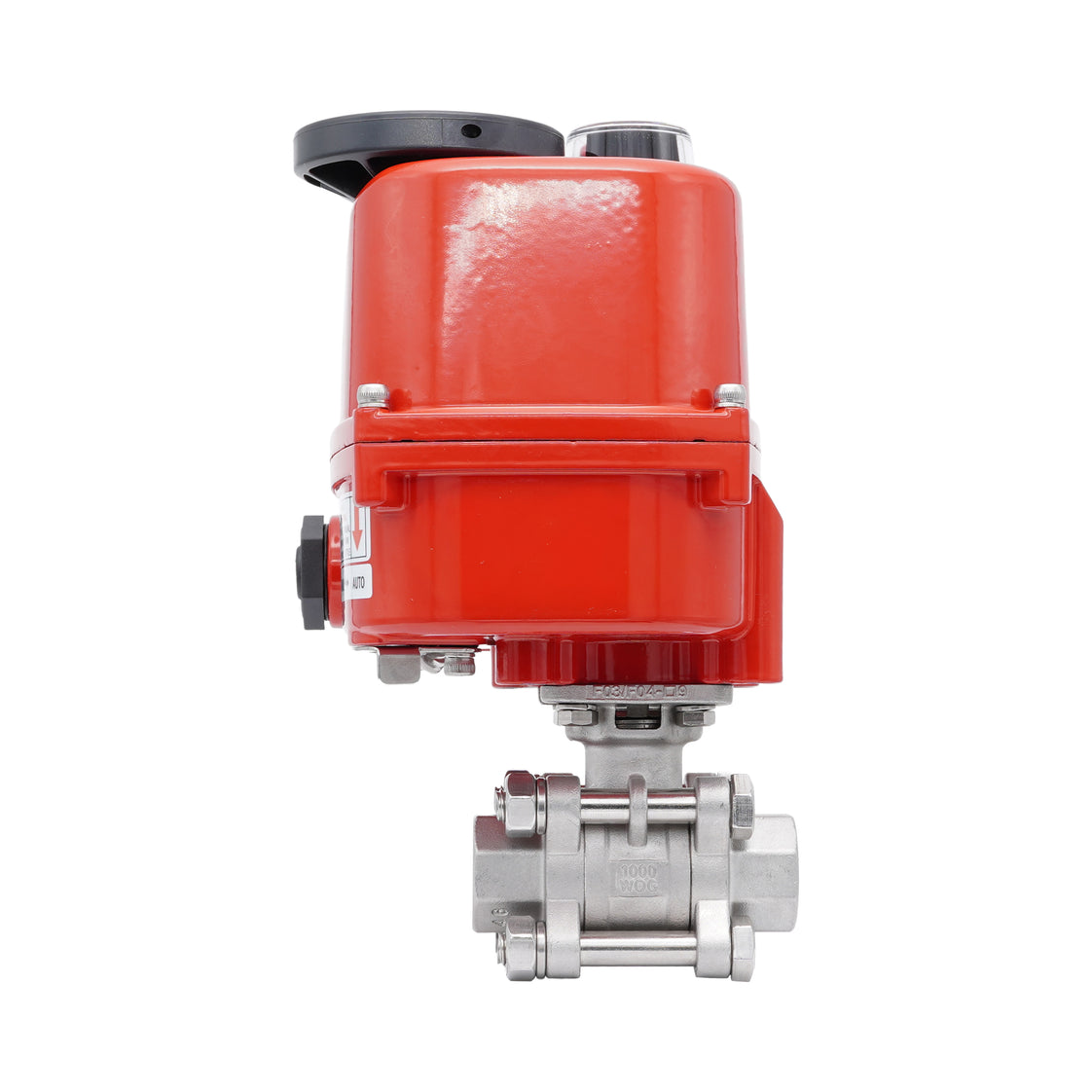

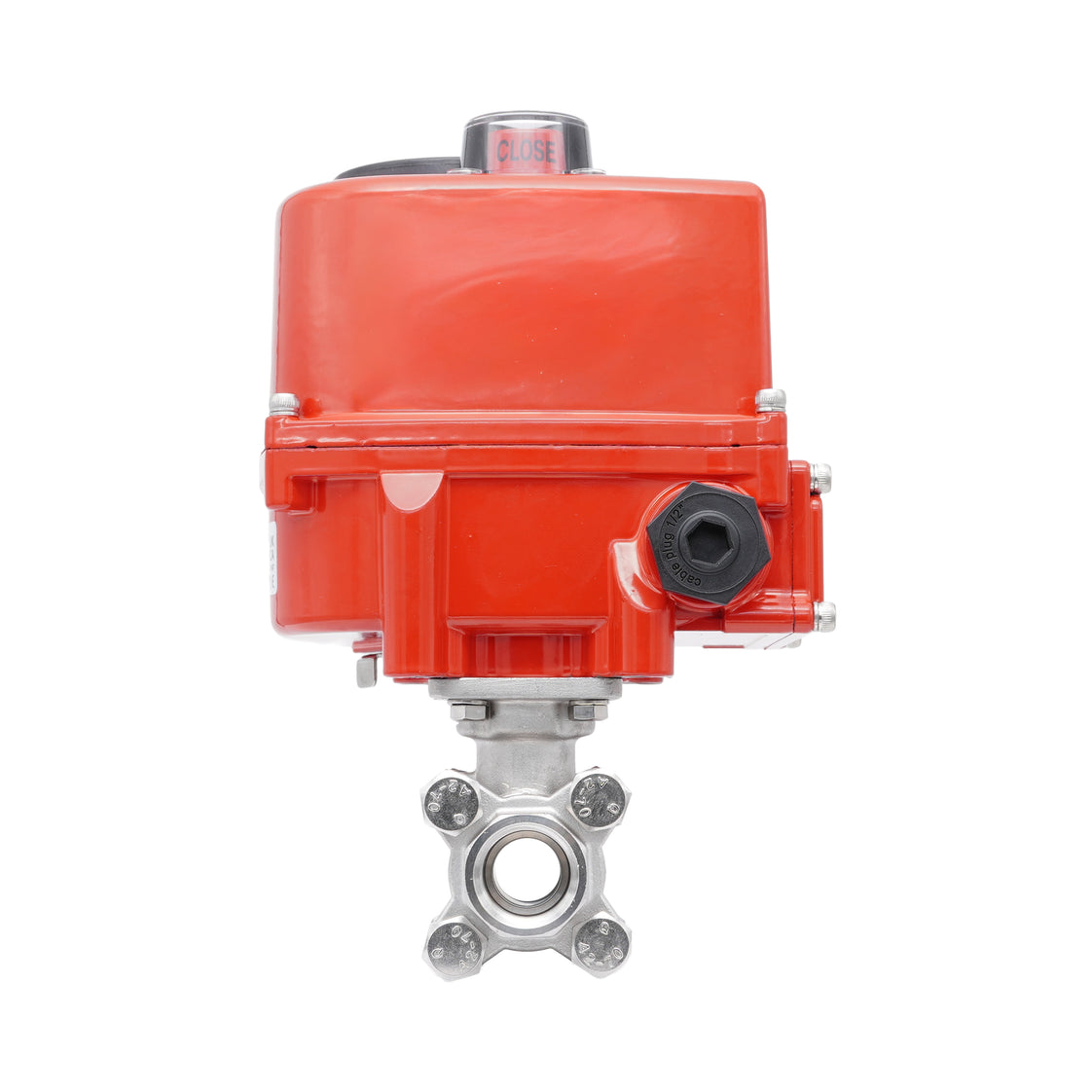

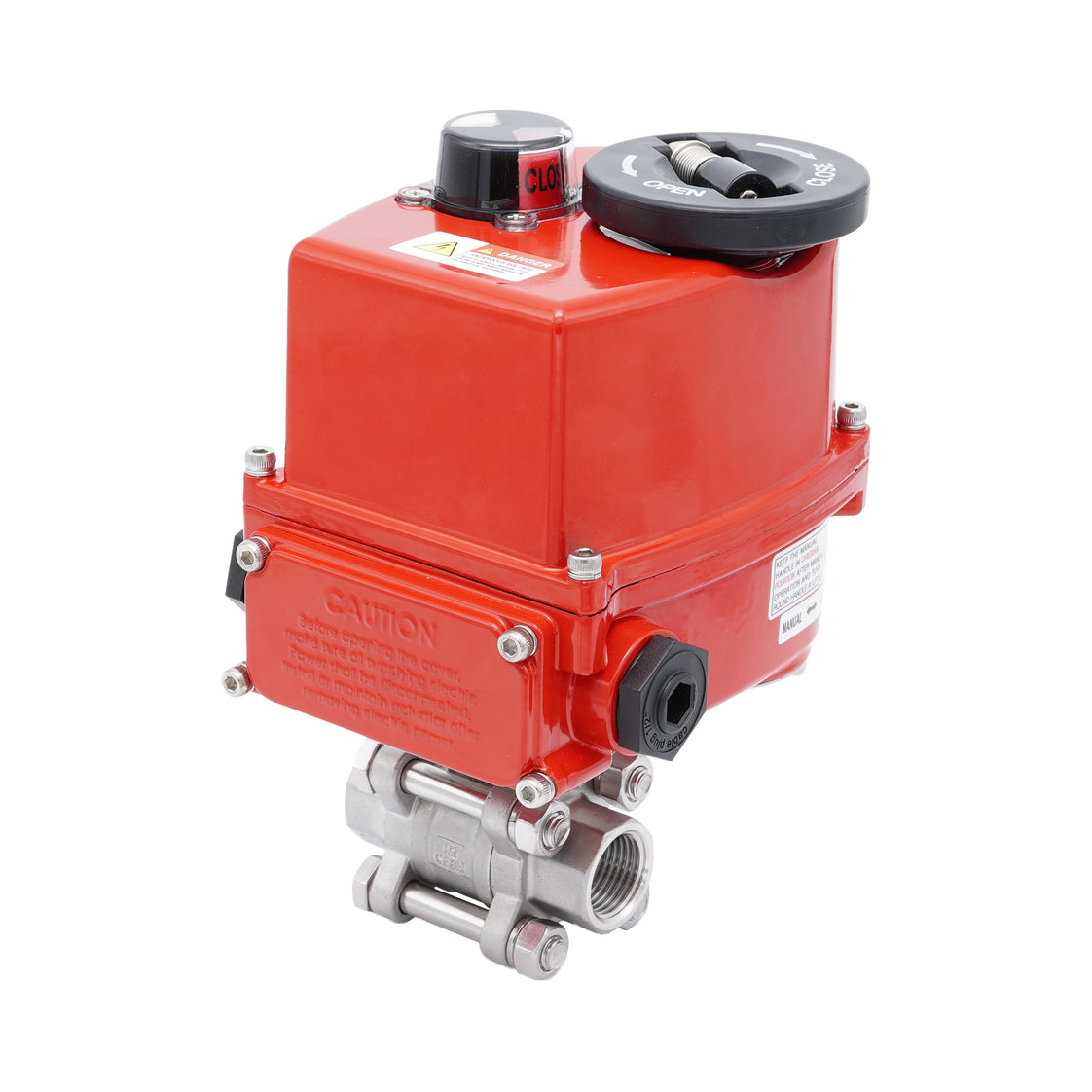

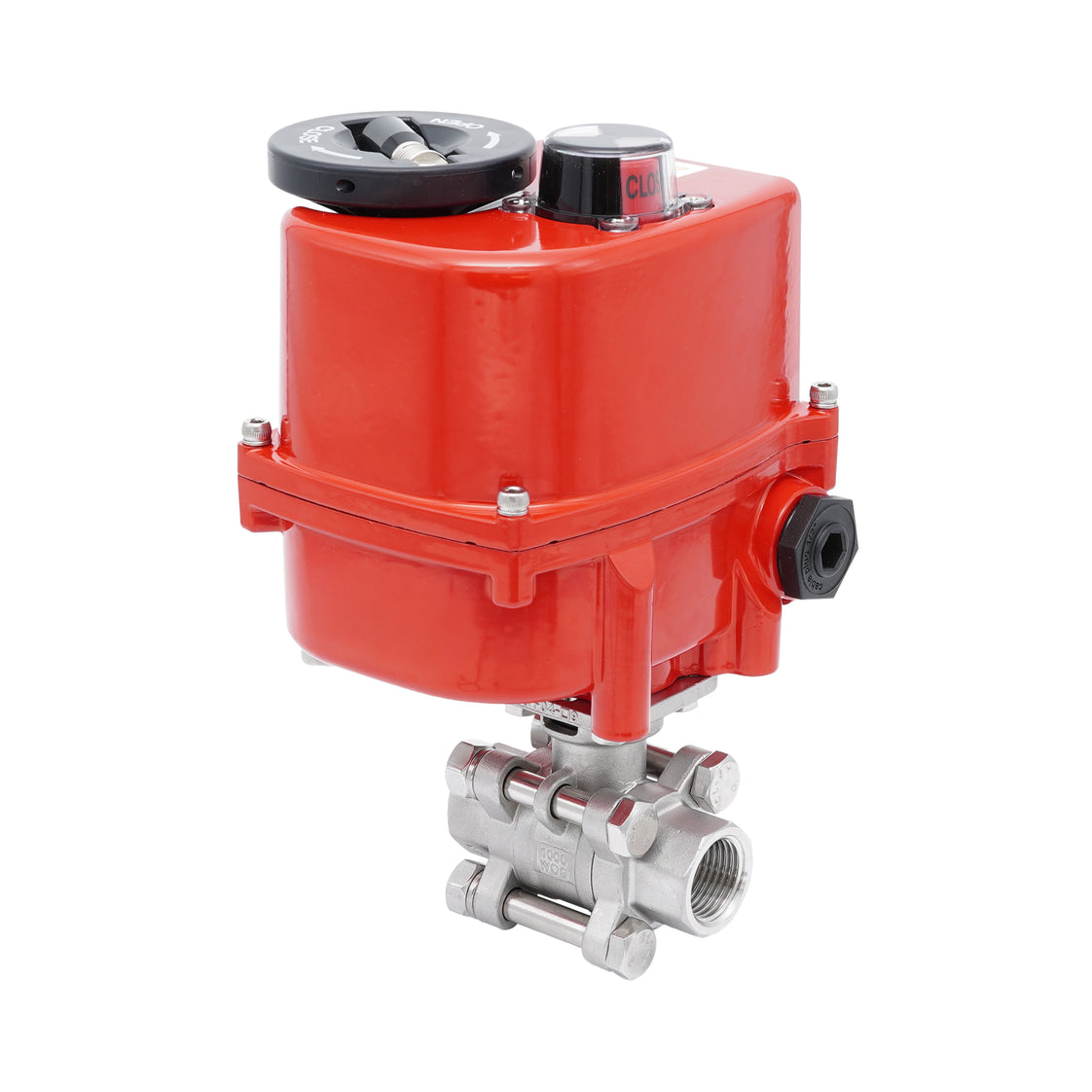

Rp 1'' 2-Weg RVS Modulerende Elektrische Kogelkraan 24V AC/DC
Deze JP Fluid Control modulerende elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 2-weg kogelkraan. Het kan de klep van 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger breekmoment, zie de handleiding) in een tijd van 13 seconden. Het vereist een voedingsspanning van 24 V AC/DC, heeft een inschakelduur van S2 en wordt geleverd met een visuele positie-indicator bovenop de eenheid om de kleppositie duidelijk te zien. Als modulerende actuator is het uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat het de klep op elke positie tussen 0-90 graden kan plaatsen. Het vereist een stuursignaal van 4-20 mA (en 0-10V, 2-10V) voor positionering.
De roestvast stalen klep heeft twee Rp 1'' binnendraadpoorten (BSPT 228-1). De klep heeft een boring van 25 mm, met Kv-waarde van 84 m3/h (Cv = 97.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. Het is geschikt voor temperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.De spindeldichting is van PTFE. De kogelkraan heeft een 3-delig ontwerp waardoor het uit elkaar genomen en grondig gereinigd kan worden. Met het duurzame polyamide (PA) huis van de actuator biedt de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).
- Normale prijs
- €710,27
- Normale prijs
- €587,00
Beschrijving
Deze JP Fluid Control modulerende elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 2-weg kogelkraan. Het kan de klep van 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger breekmoment, zie de handleiding) in een tijd van 13 seconden. Het vereist een voedingsspanning van 24 V AC/DC, heeft een inschakelduur van S2 en wordt geleverd met een visuele positie-indicator bovenop de eenheid om de kleppositie duidelijk te zien. Als modulerende actuator is het uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat het de klep op elke positie tussen 0-90 graden kan plaatsen. Het vereist een stuursignaal van 4-20 mA (en 0-10V, 2-10V) voor positionering.
De roestvast stalen klep heeft twee Rp 1'' binnendraadpoorten (BSPT 228-1). De klep heeft een boring van 25 mm, met Kv-waarde van 84 m3/h (Cv = 97.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. Het is geschikt voor temperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.De spindeldichting is van PTFE. De kogelkraan heeft een 3-delig ontwerp waardoor het uit elkaar genomen en grondig gereinigd kan worden. Met het duurzame polyamide (PA) huis van de actuator biedt de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).
Lees de handleiding zorgvuldig voordat u de actuator aansluit.
Voordelen:
- Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep op elke positie tussen 0-90 graden te plaatsen met een stuursignaal van 4-20 mA
- Het heeft een robuuste IP67-behuizing
- Het heeft een duidelijke visuele indicator om de kleppositie te zien
- De kogelkraan heeft een 3-delig ontwerp waardoor het uit elkaar genomen en grondig gereinigd kan worden
Nadelen:
- In vergelijking met een pneumatische actuator van hetzelfde formaat is de bedrijfssnelheid langzamer
Toepassingen
Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 69 bar (1000 psi), bij hogere temperaturen neemt de maximaal toegestane temperatuur af. Het temperatuurbereik van het medium ligt tussen -29°C en 210°C (-20°F en 410°F). Bij hoge temperaturen wordt aanbevolen de klep in een geventileerde ruimte te installeren. De klep mag worden geïnstalleerd in een vochtige omgeving, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt met licht vervuilde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.
Elektrisch aansluitschema
Volg de veiligheidsinstructies en de handleiding voordat u begint met de installatie.De actuator heeft een 10-klemmen bedradingsysteem, verdeeld over essentiële voedings- en optionele terugkoppelingsfuncties. Voor basiswerking bieden Klemmen 1, 2 en 3 een aarding en een 24V AC/DC voeding met automatische spanningsdetectie. Klemmen 4 en 5 ontvangen een modulerend ingangssignaal, standaard ingesteld op 4-20 mA maar configureerbaar op 0-10V of 2-10V. Voor bewaking op afstand bieden Klemmen 6 en 7 een continu positieterugkoppelsignaal, typisch 4-20 mA. Er mag nooit externe spanning worden aangelegd op deze terugkoppelpennen om permanente schade te voorkomen. Tot slot gebruiken Klemmen 8, 9 en 10 een gemeenschappelijke bron om discrete "Open"- of "Gesloten"-statusbevestigingen via eindschakelaars te bieden.
Elektrisch aansluitschema van de AG-540-B-DPS actuator.
Montage
Zorg ervoor dat de positie van de bol en de actuator correct is ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de kleppas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons fittingassortiment voor de verbinding tussen de buis en de klep.
Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met het benodigde montagemateriaal.
