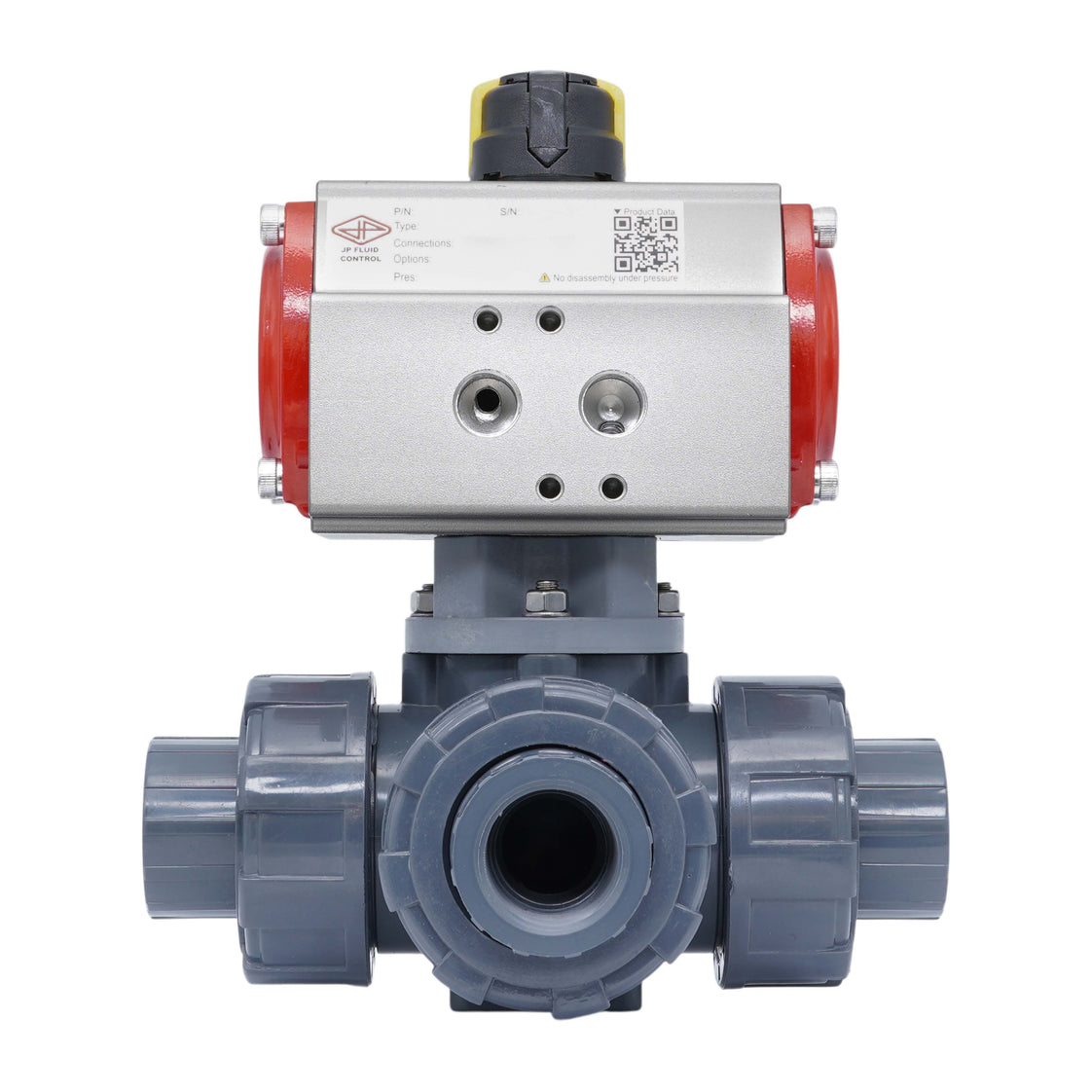

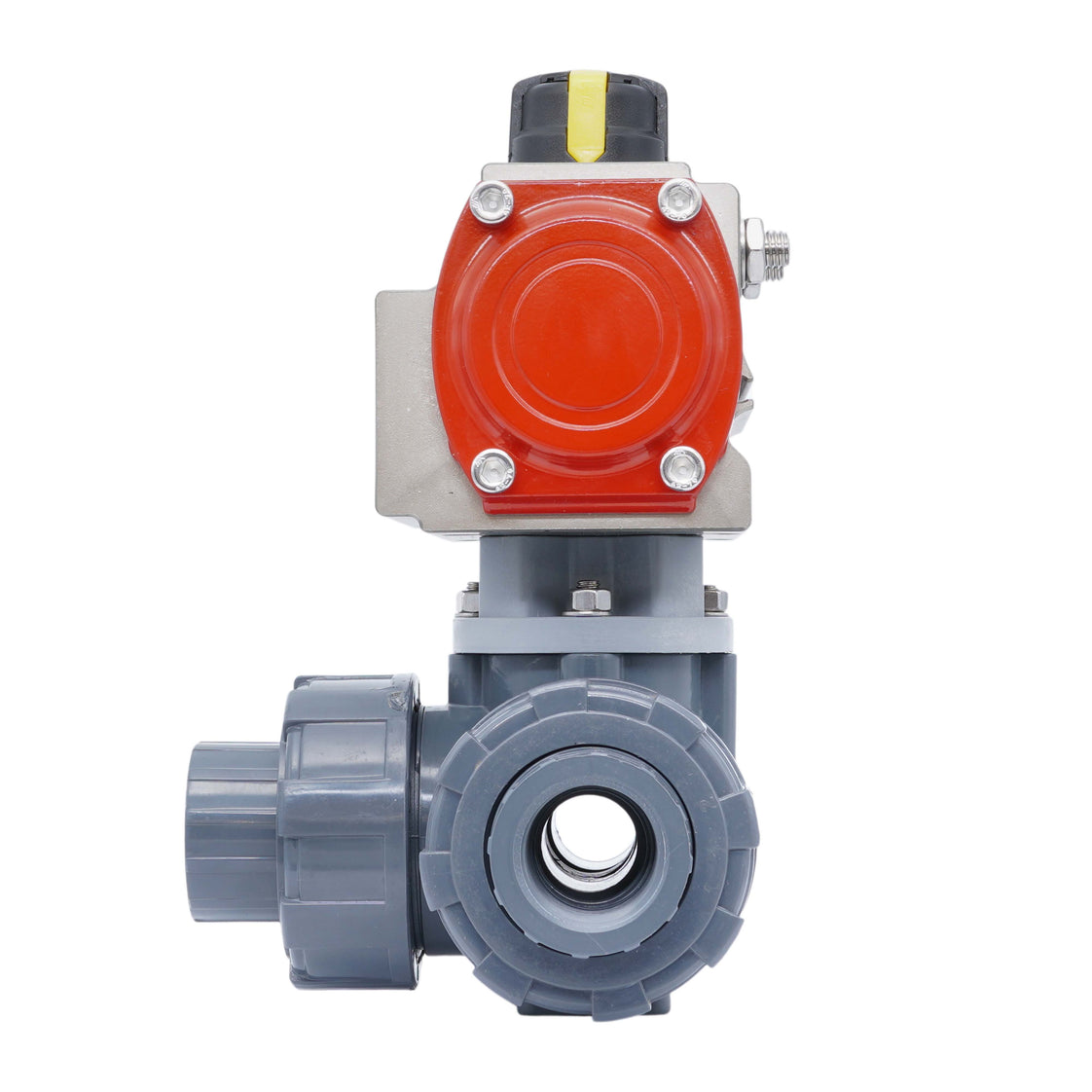

G1/2'' 3-Weg PVC Pneumatische Kogelkraan T-Boring Veeropen

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 14 mm. De kraan heeft G 1/2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). Het klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn vervaardigd van PTFE/EPDM. De kraan is zeer geschikt voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Bovendien zijn het PVC-U-behuizing en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidsgrafiek voor specifieke media. De kraan kan een maximumdruk aan van 10 bar bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 3.5 m³/h bij een differentiaaldruk van 1 bar (Cv = 4.05 gpm). De Kv-waarde drukt de doorstroomsnelheid van water in m³/h uit bij een drukverschil van één bar.

De actuator heeft een robuust, veeropen tandheugelmechanisme met een 35 micron hardgeanodiseerd aluminium behuizing. Het pneumatische ingangsbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien heeft de actuator een Namur 1/4 inch interface voor magneetventielen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarkasten. Geleverd ongemonteerd, inclusief kogelkraan (V3KJK), actuator (V3JMB/PR03B) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenaan toont de ventielpositie
• Snel openen/sluiten
• Enkelvoudige werking bespaart perslucht en het ventiel keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarskast (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investeringskosten dan een elektrische uitvoering

Nadelen:

• Enkelvoudige werking geeft minder controle dan dubbelwerkende actuatoren

Boring en circuitfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien, kunt u schakelen tussen twee circuits of alle drie leidingen verbinden.

Schematische tekening van de circuitfunctie van T-boring ventielen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn vervaardigd van PTFE/EPDM. De kraan is ontworpen voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidsgrafiek voor specifieke media. De kraan kan een maximumdruk aan van 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 bovenflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen voor het bedienen van kwartdraai ventielen zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het draaibereik. Ontworpen voor precisie en lange levensduur hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige ventielbesturing. Na assemblage wordt elke actuator rigoureus getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
