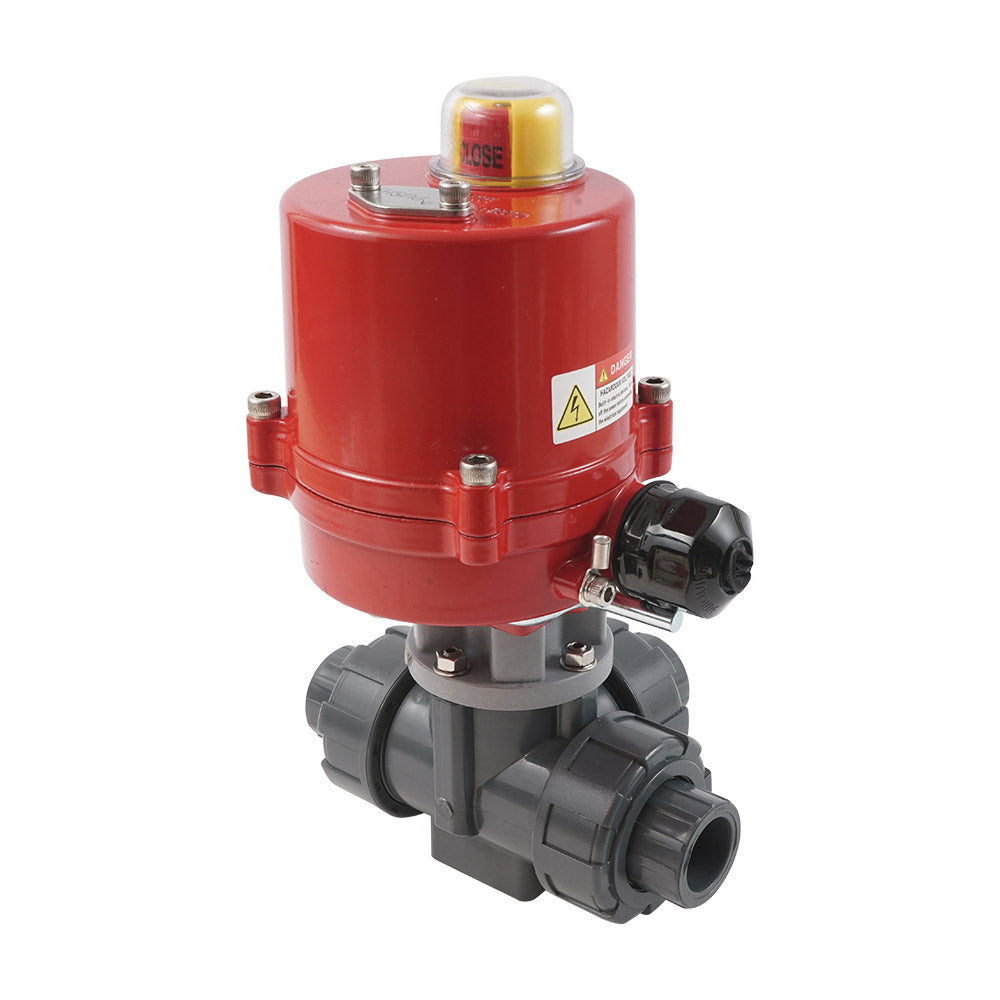

G1/2'' 3-Weg PVC Elektrische Kogelkraan L-Boring 24 V AC/DC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (L-boring) elektrische PVC-kogelkraan van Tameson is geschikt voor doorstroomregeling met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klep heeft G 1/2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep heeft een boring van 14 mm, met een Kv-waarde van 3,5 m³/h (Cv = 4,05 gpm). Kv geeft de doorstroomsnelheid van water in m³/h bij een drukverlies van één bar aan. De klep kan een druk aan tot 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator is geschikt voor zowel 24 volt gelijkstroom (DC) als 24 volt wisselstroom 50/60 Hz (AC). Met schakelaars op de printplaat kan de actuator worden ingesteld op AC of DC. De standaardinstelling van de fabriek is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator aan de bovenkant van de actuator toont de klepstand. De actuator is uitgerust met een handmatige noodbediening. Geleverd ongemonteerd, inclusief kogelkraan (V3KKJ), actuator (AG-040-B) en montagemateriaal.

Voordelen:

• Schakelingstijd slechts 8 seconden
• Robuuste IP67-actuatorbehuizing
• Zowel 24V AC als DC mogelijk (in te stellen via schakelaar)
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige noodbediening
• Duidelijke visuele positie-indicator

Boring en schakelingsfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u tussen twee circuits schakelen.

Schematische tekening van de schakelingsfunctie van L-boring-kleppen

Elektrisch aansluitschema

De actuator werkt met 24 volt gelijkstroom en 24 volt wisselstroom (50/60 Hz). Op de printplaat bevinden zich twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator trekt nominaal 0,2 A en 1,2 A bij maximaal koppel. De actuator heeft 3-puntsbesturing. Klemmen 1 en 2 zijn permanent verbonden met de voeding. Klemmen 3 en 4 zijn voor de stuursignalen. Het aansluiten van één van deze stuurdraden sluit of opent de klep. Sluit klemmen 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom onderbreken bij de eindposities (0° en 90°), zodat er geen energie wordt verbruikt wanneer de klep volledig open of volledig gesloten is. Deze schakelaars zijn fabrieksmatig ingesteld en niet door de gebruiker aanpasbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of controlelampje). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motoronderbrekingsschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-B-actuator. Voordat wisselstroom wordt gebruikt, moeten eerst de schakelaars op de printplaat worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator aan de klepas te verbinden. Bevestig de actuator aan de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt geleverd in afzonderlijke onderdelen, maar inclusief het benodigde montagemateriaal.
