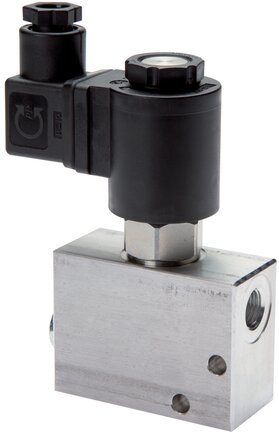

G1/2'' hydraulisch 2/2-weg magneetventiel NC tweerichting 250bar 24VDC

Normaal gesloten: de leiding blijft gesloten totdat de spoel wordt bekrachtigd, dus het ventiel sluit ook bij stroomuitval. Voorgestuurd, daarom is minimaal 10 bar over de aansluitingen nodig om te schakelen - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour. Het ventiel sluit in beide richtingen af, dus elke aansluiting kan de drukzijde zijn. Dimensioneer op debiet: 20 tot 50 l/min. Kies voor meer het G3/4-ventiel (30 tot 70 l/min). De spoel werkt op 21,6 tot 26,4 V (24 V DC ±10 %). Met de schroef voor noodbediening ontlast u bij gesloten ventiel aansluiting 2 handmatig naar aansluiting 1.

Voordelen:

• Lekvrije afsluiting met sluitkegel en zitting
• Sluit in gesloten stand in beide richtingen af
• Schroef voor noodbediening ontlast aansluiting 2 handmatig naar aansluiting 1
• IP65: stofdicht en beschermd tegen waterstralen met lage druk
• Geleverd met spoel en connector

Nadelen:

• Voorgestuurd, vereist 10 bar drukverschil - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour
• Aluminium huis, max. 250 bar - kies voor drukken tot 350 bar de uitvoering van verzinkt staal

Serie:

Voorgestuurde hydraulische 2/2-weg magneetventielen met sluitkegelzitting, voor lekvrije afsluiting van olieleidingen tot 350 bar. Het assortiment omvat aansluitingen met BSPP-binnendraad G1/4, G3/8, G1/2 en G3/4, met een nominaal debiet van respectievelijk 5-20, 10-40, 20-50 en 30-70 l/min. Elke maat is leverbaar als normaal gesloten of normaal open, en als eenrichting- of tweerichtingsuitvoering. In gesloten stand blokkeren eenrichtingsventielen aansluiting 2 naar aansluiting 1 en laten ze stroming van 1 naar 2 door als een terugslagklep; tweerichtingsventielen blokkeren beide richtingen. Leverbaar met een spoel van 12 V DC, 24 V DC of 230 V AC. Aluminium huizen zijn geschikt voor 10 tot 250 bar, huizen van verzinkt staal voor 10 tot 350 bar. Alle uitvoeringen hebben een inschroefcartridge van verzinkt staal, NBR-afdichtingen en een schroef voor noodbediening die aansluiting 2 naar aansluiting 1 ontlast bij gesloten ventiel. De spoel neemt 20 W op bij DC of 22 VA bij AC, verdraagt een spanningsafwijking van ±10 % en is beschermd volgens IP65. Geschikt voor hydraulische vloeistoffen op minerale-oliebasis van -20 tot +80 °C bij omgevingstemperaturen van -30 tot +90 °C. Elk ventiel wordt geleverd met spoel en connector. Ook bekend als 2/2-zittingventielen of hydraulische afsluiters van het zittingtype.
