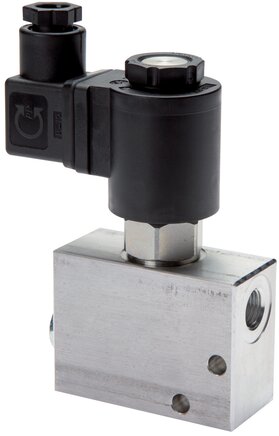

G1/2'' hydraulisch 2/2-weg magneetventiel NC eenrichting 350bar 24VDC

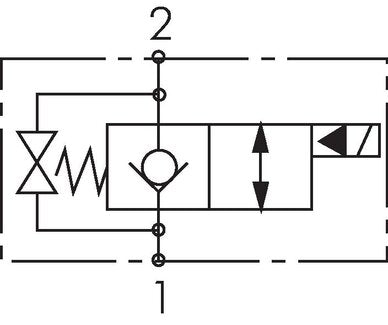

Voorgestuurd hydraulisch 2/2-weg zittingventiel, G1/2 BSPP, normaal gesloten, 10 tot 350 bar. In gesloten toestand blokkeert het ventiel de stroming van aansluiting 2 naar aansluiting 1 lekvrij, terwijl de stroming van 1 naar 2 vrij passeert, zoals bij een terugslagklep. Nominaal debiet 20 tot 50 l/min. Huis en cartridge van verzinkt staal, NBR-afdichtingen, voor hydrauliek met minerale olie van -20 tot +80 °C. Spoel 24 V DC, 20 W, IP65. Geleverd met spoel en connector.
- Normale prijs
- €384,38
- Normale prijs
- €317,67
Beschrijving
Normaal gesloten: de leiding blijft gesloten totdat de spoel wordt bekrachtigd, dus het ventiel sluit ook bij stroomuitval. Voorgestuurd, daarom is minimaal 10 bar over de aansluitingen nodig om te schakelen - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour. Sluit de zijde die druk moet vasthouden, zoals een cilinder, aan op aansluiting 2. Kies voor afsluiting in beide richtingen de tweerichtingsversie. Dimensioneer op debiet: 20 tot 50 l/min. Kies voor meer het G3/4-ventiel (30 tot 70 l/min). De spoel werkt op 21,6 tot 26,4 V (24 V DC ±10 %). Met de schroef voor noodbediening ontlast u bij gesloten ventiel aansluiting 2 handmatig naar aansluiting 1.
Voordelen:
- Lekvrije afsluiting met sluitkegel en zitting
- Vrije doorstroming van aansluiting 1 naar aansluiting 2 bij gesloten ventiel (terugslagklepfunctie)
- Schroef voor noodbediening ontlast aansluiting 2 handmatig naar aansluiting 1
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
- Geleverd met spoel en connector
Nadelen:
- Voorgestuurd, vereist 10 bar drukverschil - niet geschikt voor drukloze leidingen of leidingen met zwaartekrachtretour
- Blokkeert alleen van aansluiting 2 naar aansluiting 1 - kies voor afsluiting in beide richtingen de tweerichtingsversie
Serie:
Voorgestuurde hydraulische 2/2-weg magneetventielen met sluitkegelzitting, voor lekvrije afsluiting van olieleidingen tot 350 bar. Het assortiment omvat aansluitingen met BSPP-binnendraad G1/4, G3/8, G1/2 en G3/4, met een nominaal debiet van respectievelijk 5-20, 10-40, 20-50 en 30-70 l/min. Elke maat is leverbaar als normaal gesloten of normaal open, en als eenrichting- of tweerichtingsuitvoering. In gesloten stand blokkeren eenrichtingsventielen aansluiting 2 naar aansluiting 1 en laten ze stroming van 1 naar 2 door als een terugslagklep; tweerichtingsventielen blokkeren beide richtingen. Leverbaar met een spoel van 12 V DC, 24 V DC of 230 V AC. Aluminium huizen zijn geschikt voor 10 tot 250 bar, huizen van verzinkt staal voor 10 tot 350 bar. Alle uitvoeringen hebben een inschroefcartridge van verzinkt staal, NBR-afdichtingen en een schroef voor noodbediening die aansluiting 2 naar aansluiting 1 ontlast bij gesloten ventiel. De spoel neemt 20 W op bij DC of 22 VA bij AC, verdraagt een spanningsafwijking van ±10 % en is beschermd volgens IP65. Geschikt voor hydraulische vloeistoffen op minerale-oliebasis van -20 tot +80 °C bij omgevingstemperaturen van -30 tot +90 °C. Elk ventiel wordt geleverd met spoel en connector. Ook bekend als 2/2-zittingventielen of hydraulische afsluiters van het zittingtype.
