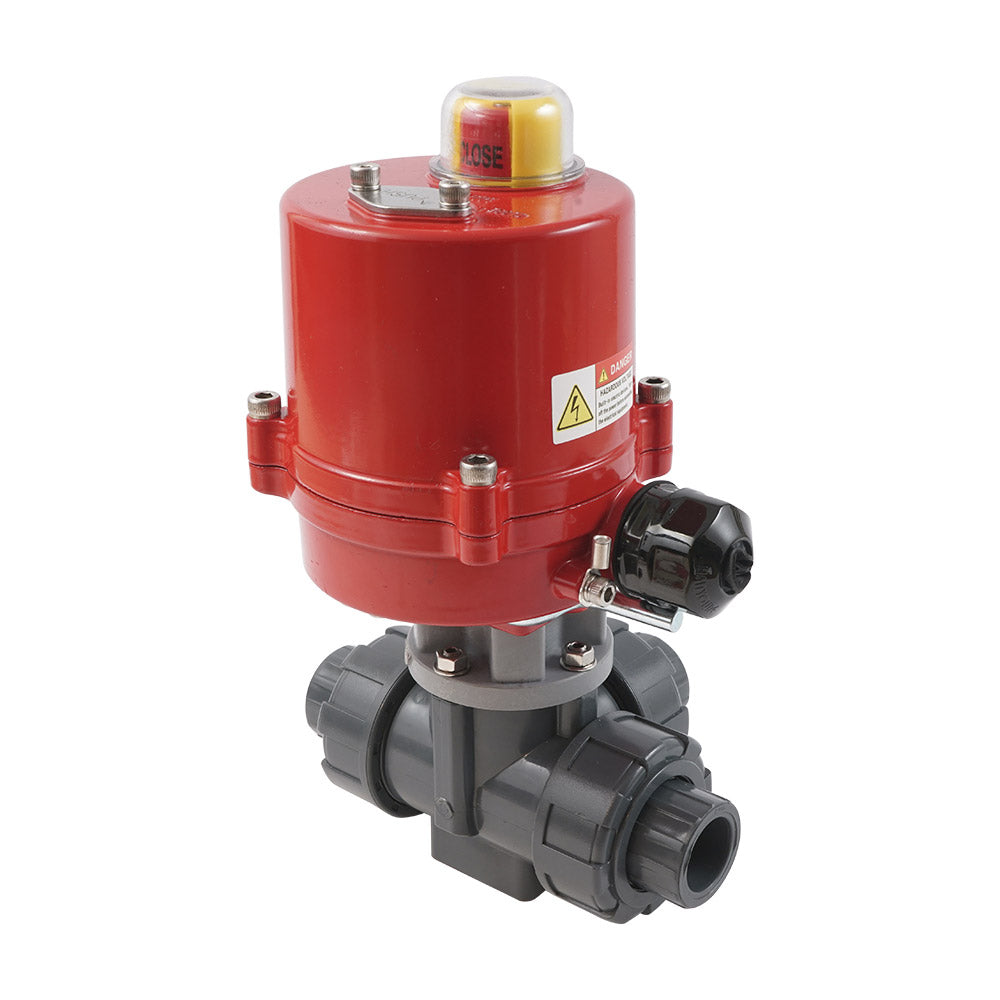

G1-1/4'' 3-Weg PVC Elektrische Kogelkraan L-Boring 100-240 V AC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (L-boring) elektrische PVC-kogelkraan van Tameson is geschikt voor doorstroomregeling met verontreinigd water of agressieve media, zoals chlorideoplossingen (zeewater of zwembaden). De kraan heeft G 1-1/4 inch binnendraad aansluitingen. Dit is BSPP (British Standard Pipe Parallel). Het klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 25 mm, met een Kv-waarde van 21 m³/h (Cv = 24,28 gpm). Kv geeft de doorstroomhoeveelheid water aan in m³/h bij een drukval van één bar. De kraan kan een druk aan van maximaal 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait in 8 seconden van 0 naar 90 graden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst, kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator bovenop de actuator toont de klepstand. De actuator is uitgerust met een handmatige noodoverbrugging. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKN), actuator (AG-040-A) en montagematerialen.

Voordelen:

• Schakelingstijd slechts 8 seconden
• Robuuste IP67 actuatorbehuizing
• Geschikt voor voedingsspanningen van 100 tot 240V AC
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige noodoverbrugging
• Duidelijke visuele positie-indicator

Boring en schakelaarfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits.

Schematische tekening van de schakelaarfunctie van L-boring kranen

Elektrisch aansluitschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A, en 0,2A bij maximaal koppel. Om een kabel op de actuator aan te sluiten, moet de afdekking met vier bouten worden verwijderd. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de klep te sluiten of te openen. Het signaal (fase/nul) op klem 3 en 4 moet hetzelfde zijn als klem 2. Verbind 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom onderbreken bij de eindposities (0° en 90°), zodat er geen energie wordt verbruikt wanneer de klep volledig open of volledig gesloten is. Deze schakelaars zijn in de fabriek ingesteld en niet door de gebruiker instelbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of controlelampje). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motoruitschakelschakelaars niet. Sluit altijd de aardleiding aan en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de klepspil aan te sluiten. Bevestig de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep op uw bestaande leidingwerk aan te sluiten.

Let op: Dit product wordt in losse onderdelen geleverd, maar met de benodigde montagematerialen.
