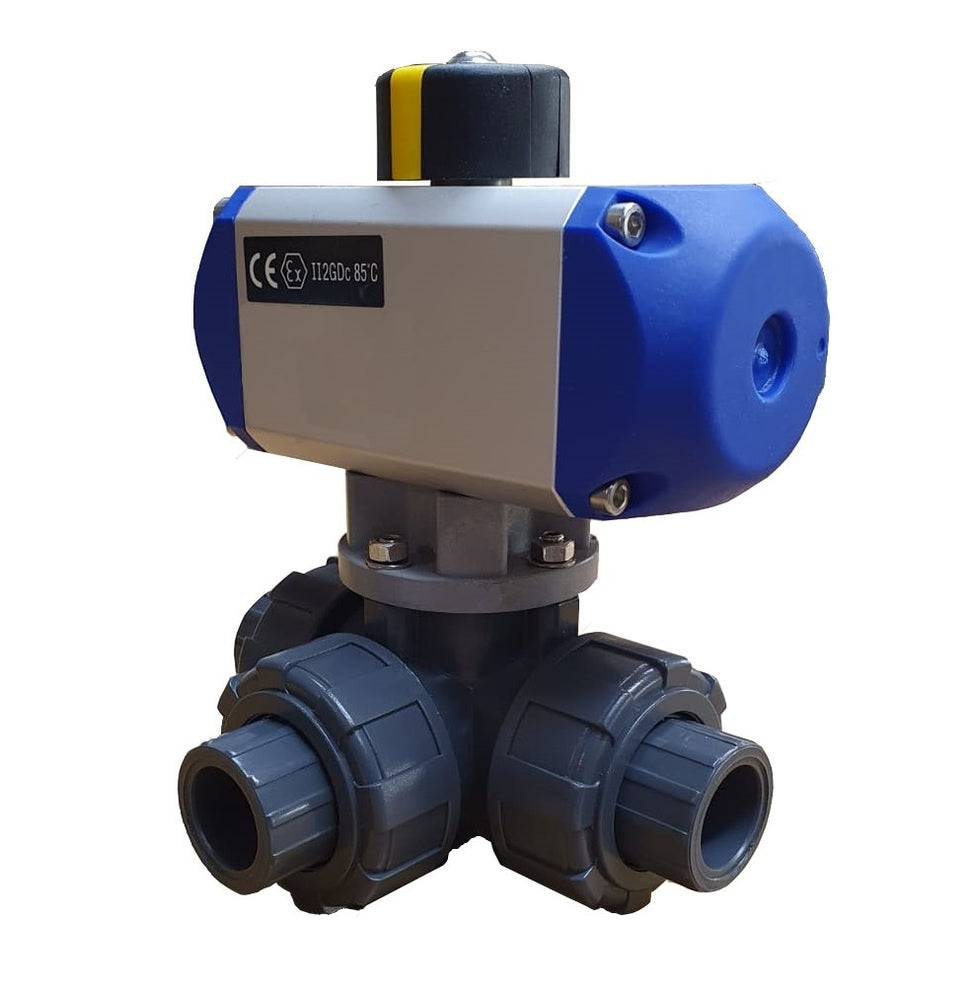

G1-1/4 inch T-boring 3-Weg PVC Pneumatisch Kogelkraan Dubbelwerkend PTFE

Deze pneumatisch gestuurde 3-weg PVC kogelkraan (T-bore) zorgt voor een verhoogde automatisering van uw systeem in vergelijking met een manueel gestuurde klep. De kogelkraan heeft een diameter van 32 mm en is geschikt voor verontreinigd water of corrosieve media, zoals chlooroplossingen (zeewater of zwembaden) van -20 tot 80 °C (-4 tot 176 °F). De klep is ook bestand tegen vele zoutoplossingen, zuren en basen en oplosmiddelen. De pneumatische actuator kan een koppel van 21,6 Nm genereren bij 8 bar, maar heeft een regeldrukvenster van 6 – 10 bar. De kogelkraan heeft G-poorten om hem aan te sluiten op de leidingen van de toepassing. De actuator is dubbelwerkend met een betrouwbare aluminium tandheugel-en-rondsel rotatie. De actuator heeft een behuizing van geanodiseerd aluminium en een deksel van acetaalhars, terwijl de kogelkraan een PVC behuizing en PTFE/EPDM afdichtingen heeft. De maximale mediadruk bedraagt 10 bar. De actuator heeft G1/8 poorten voor de luchttoevoer en -afvoer. Wij raden aan een 1/4" Namur magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan een positiecontrole- of eindschakelaarkast worden gemonteerd op de bovenkant van de actuator volgens VDI/VDE 3845. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F04 flens (11 mm vierkant). FKM beschikbaar op aanvraag.

Voordelen:

• Mogelijkheid om rechtstreeks een Namur-magneetventiel te monteren om het aantal fittingen en leidingen te beperken.
• Mechanische indicator bovenop toont de klepstand
• ATEX (II 2G Ex d C) gecertificeerd voor explosieve omgevingen
• Lagere investeringskosten dan een elektrische versie
• Snel openen/sluiten
• Dubbelwerkende actuators bieden een grotere controle dan enkelwerkende.
• Kan worden uitgerust met een eindschakelaarkastje

Nadelen:

• Dubbelwerkende actuators gebruiken meer perslucht dan enkelwerkende.
• Het energieverbruik is hoger dan bij een gelijkwaardige elektrische aandrijving, maar de initiële investering is lager.

serie

BL3PA

De BL3PA serie PVC kogelkranen zijn betrouwbare 3-weg kogelkranen met een L-boring of T-boring. De poorten variëren van G 1/2 inch tot G 2 inch en van 20 mm tot 63 mm lijmmoffen. De behuizing is van PVC, de kogel is van PVC-C en de klepzittingen zijn van PTFE/EPDM of FKM/EPDM. De kleppen zijn geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden) en bestand tegen vele zoutoplossingen, zuren en basen en oplosmiddelen tot een maximumdruk van 10 bar. Geschikt voor temperaturen tussen -20 en 80 ׄ°C. De kogelkranen van de serie BL3PA hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07) die de montage van een actuator mogelijk maakt.

PAL

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX-certificering (II 2G Ex d C).
