Rp 1 1/4'' 3-Weg RVS Elektrische Kogelkraan L-Port 100-240 V AC

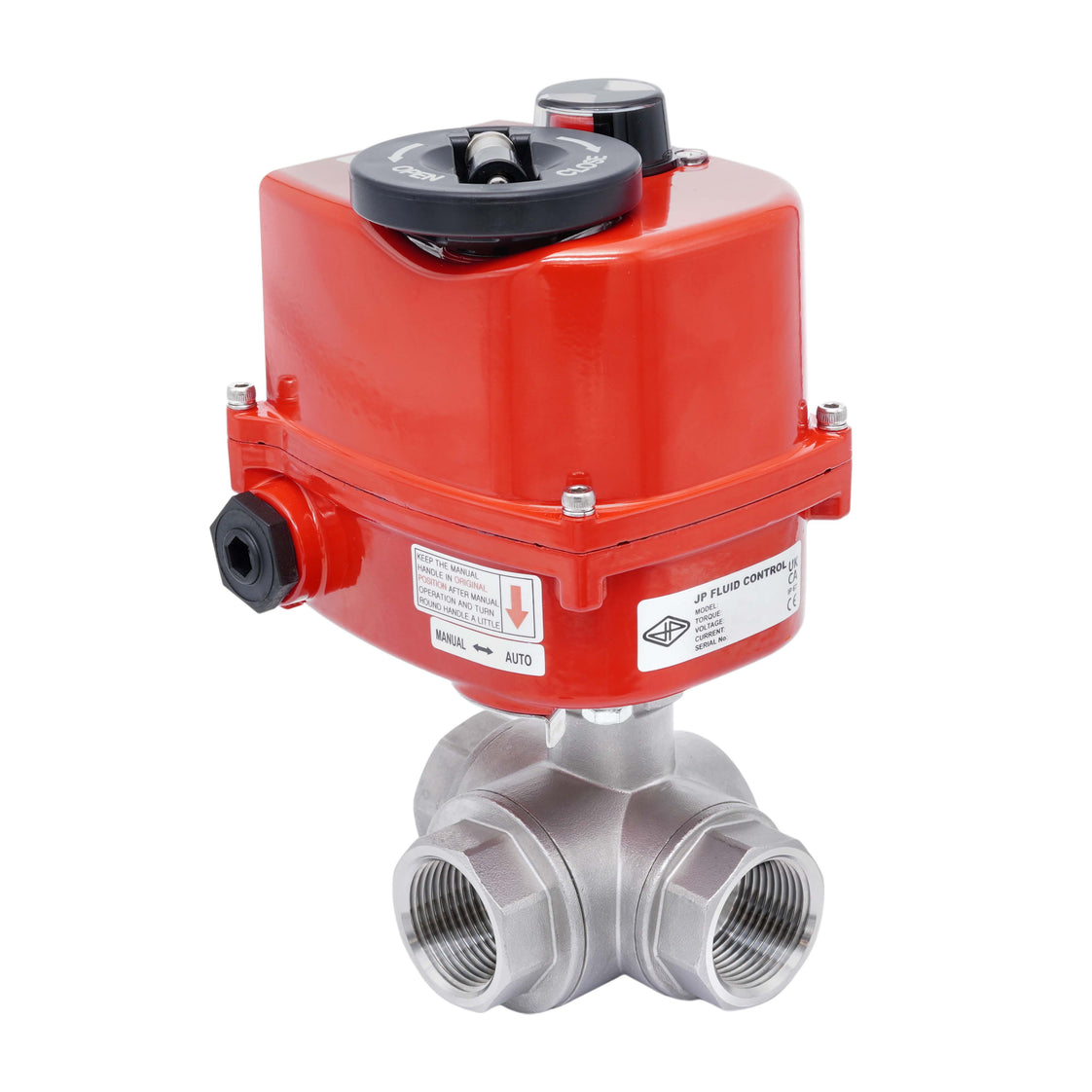

Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-weg kogelkraan. Het kan de klep van 0-90 graden draaien met een bedrijfskoppel van 50 Nm (hoger breekmoment, zie de handleiding) in een tijd van 13 seconden. Het vereist een voedingsspanning van 100-240 V AC, heeft een inschakelduur van S2 en wordt geleverd met een visuele positie-indicator bovenop de eenheid om de kleppositie duidelijk te zien. De roestvast stalen klep heeft drie Rp 1 1/4'' binnendraadpoorten. De klep heeft een boring van 25 mm, met Kv-waarde van 46.2 m³/h (Cv = 53.4 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukval van één bar. De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. Het is geschikt voor temperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media. Dankzij het duurzame huis van de actuator heeft het een beschermingsklasse van IP67 en kan het een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F) weerstaan.

Lees de handleiding zorgvuldig voordat u de actuator aansluit.

Voordelen:

• Het heeft een robuuste IP67-behuizing
• Het heeft een duidelijke visuele positie-indicator om de toestand van de klep te zien
• Geschikt voor agressieve media dankzij het 316 roestvast stalen (1.4408/CF8M) huis en bol
• Maximale druk tot 69 bar bij 20°C (1000 psi bij 68°F)

Nadelen:

• In vergelijking met een pneumatische actuator van hetzelfde formaat is de bedrijfssnelheid langzamer

Boring en schakelfunctie

De bol heeft een L-poort. Door de bol 90 graden te draaien kunt u schakelen tussen twee circuits. De poorten overlappen tijdens de rotatie.

Schematic drawing of the circuit function of L-poort valves

Toepassing

Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 69 bar (1000 psi), bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De richting van de druk is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen -29°C en 210°C (-20°F en 410°F). Bij hoge temperaturen wordt aanbevolen de klep in een geventileerde ruimte te installeren. De klep mag worden geïnstalleerd in een vochtige omgeving, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.

Elektrisch aansluitschema

Verbind klem 2 met de voeding; het verbinden van klem 4 met de voeding sluit de actuator, het verbinden van klem 5 met de voeding opent de actuator.

Elektrisch aansluitschema van de AG-550-A actuator.

Montage

Zorg ervoor dat de positie van de bol en de actuator correct is ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de kleppas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons fittingassortiment voor de verbinding tussen de buis en de klep.

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met het benodigde montagemateriaal.
