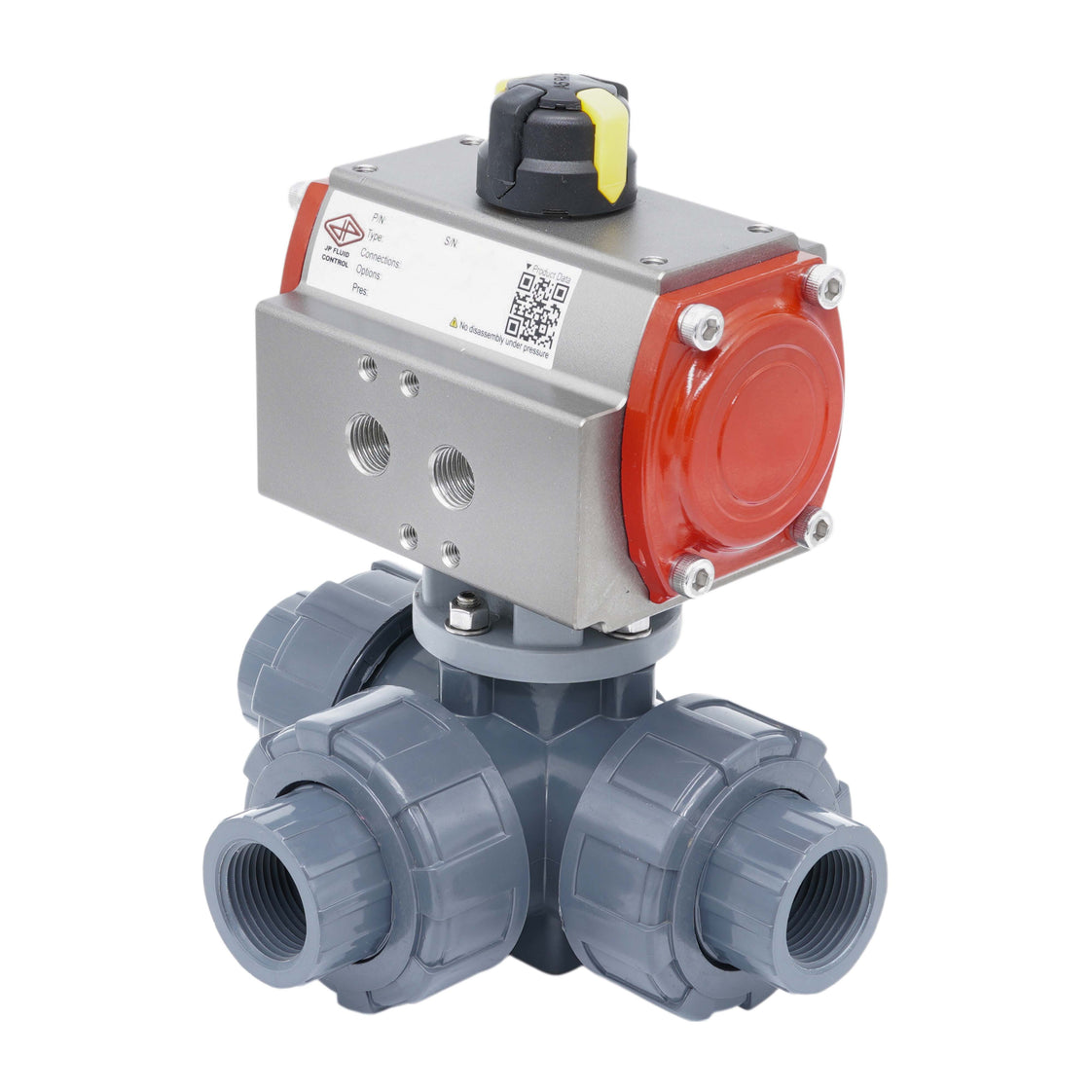

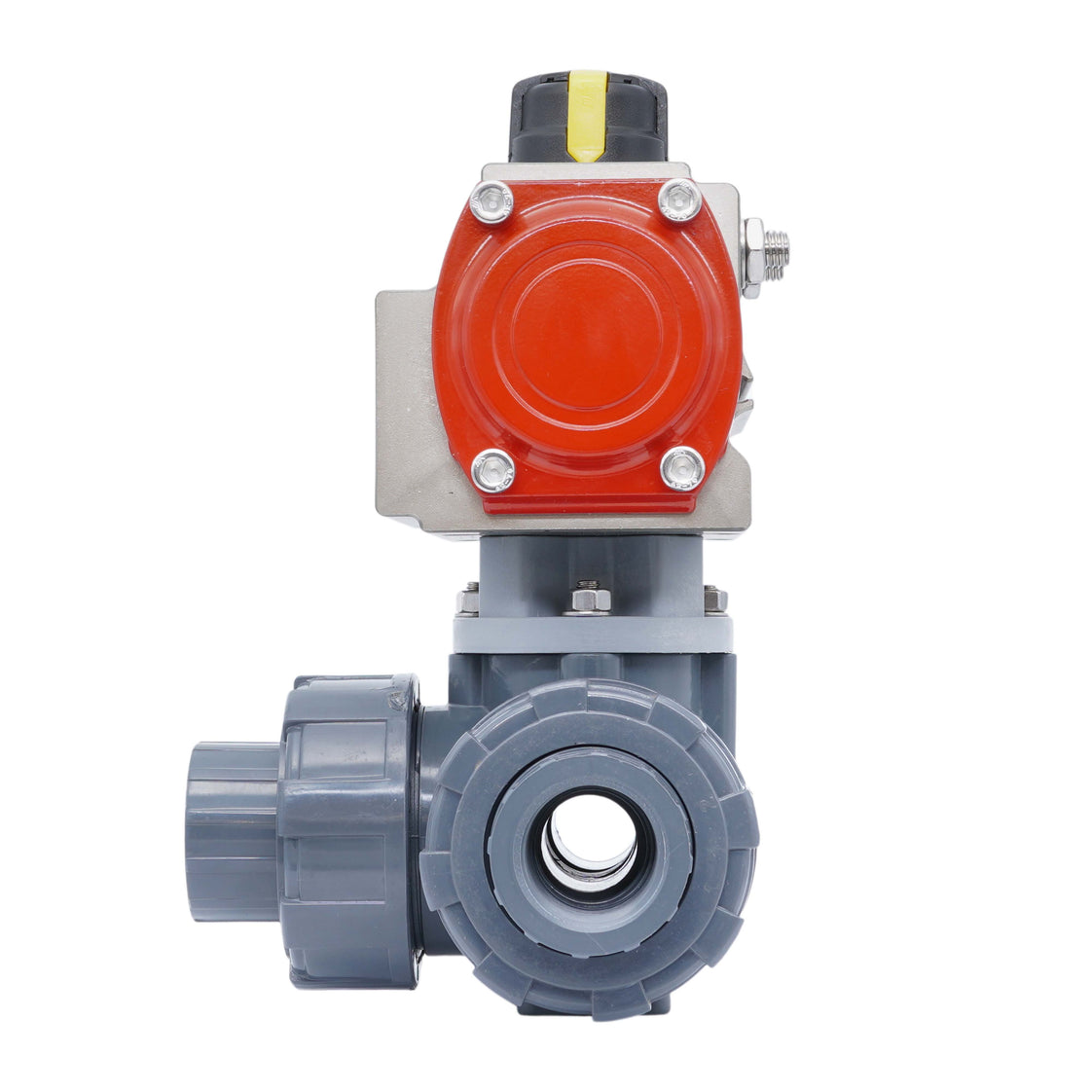

G1-1/2'' 3-Weg PVC Pneumatische Kogelkraan T-Boring Veergesloten

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 38 mm. De kraan heeft G 1-1/2 inch binnendraadaansluitingen. Dit is BSPP (British Standard Pipe Parallel). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar aan bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt in een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 47 m³/h bij een differentiaaldruk van 1 bar (Cv = 54.33 gpm). De Kv-waarde drukt de doorstroomsnelheid van water uit in m³/h bij een drukval van één bar.

De actuator heeft een robuust, veergesloten tandheugel- en tandwielreductiemechanisme met een hard-geanodiseerd aluminiumhuis van 35 micron. Het pneumatische ingangsbereik ligt tussen 3 en 8 bar (43 tot 116 psi). Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarkasten. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJQ), actuator (V3JM2/PR04A) en montagemateriaal.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenaan toont de klepstand
• Snel openen/sluiten
• Enkelvoudig werkend spaart perslucht en de klep keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelkast (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder regeling dan dubbelwerkend actuatoren

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie buizen verbinden.

Schematische tekening van de schakelfunctie van T-boring kleppen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar aan bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel en tandwiel pneumatische actuatoren zijn ontworpen voor het bedienen van kwartdraaikleppen zoals vlinderkleppen en kogelkranen, met zowel aan/uit- als modulerende mogelijkheden. Met een duurzaam geanodiseerd aluminiumhuis leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het draaigebied. Ontworpen voor precisie en lange levensduur hebben ze een servicelevensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige klepregelaar. Na montage wordt elke actuator grondig getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
