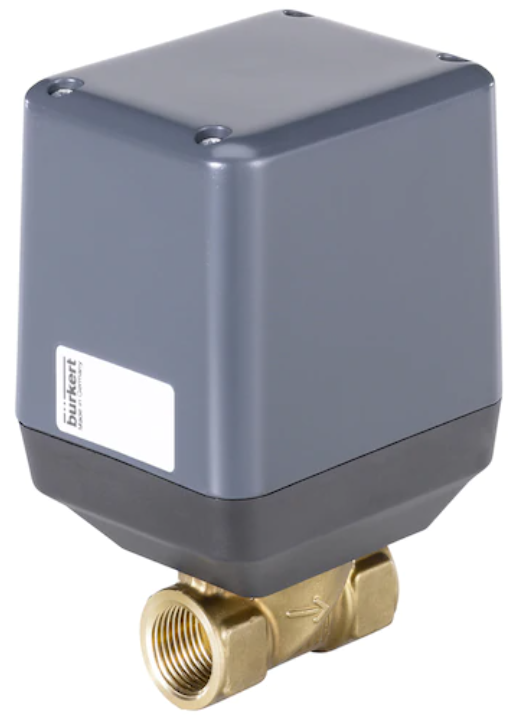

G 3/4 inch Messing 24 V DC 2-Weg Proportioneel geïntegreerde procesregelaar Disc Klep 3285 383625

Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een Fieldbus (CANOpen) ingang moet worden gebruikt voor zowel de actuele als de ingestelde proceswaarden. De actuele waarde kan worden gemonitord via een Fieldbus (CANOpen) uitgang. Bovendien kan deze versie worden geconfigureerd met behulp van het Fieldbus (CANOpen) protocol (Burkert specifiek). Dit maakt het mogelijk om bijvoorbeeld de PID-parameters aan te passen. Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een 4-20 mA ingangssignaal moet worden gebruikt voor de actuele proceswaarde. De ingestelde waarde van de klep wordt geconfigureerd en de uitgang wordt gemonitord via een digitale Fieldbus (CANOpen). Dit maakt het mogelijk om bijvoorbeeld de PID-parameters aan te passen.

De 2-weg klep heeft G 3/4 inch binnendraad en een interne opening van 12 mm. Dit resulteert in een Kv-waarde van 3.9 m³/h (Cv-waarde 4.5084 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.

De Bürkert 3285 klep heeft twee oxide keramische schijven die beide een opening hebben. Door de ene schijf over de andere te schuiven, kan de mate van overlap van de gaten worden gevarieerd en dus de opening van de klep. De positie van de schijf wordt aangestuurd door een stappenmotor en houdt een positie met minimaal energieverlies. Dit maakt deze klep zeer energie-efficiënt.

De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluitingen op de actuator zijn 5-polige mannelijke M12 stekker en 5-polige vrouwelijke M12 stekker.

Het kan worden gebruikt voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van messing en heeft oxide keramiek/NBR afdichting.

De klep heeft 4 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De flow gaat boven de zitting. Ze zijn geschikt voor de controle van schone media die niet reageren met de behuizing en afdichtmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding om de juiste duty cycle binnen het temperatuurbereik te vinden.

Voordelen:

• Snelle responstijd
• Voorzien van een geïntegreerde procescontroller
• Gebruik van een Fieldbus (CANOpen) protocol als parametrisatie-interface
• De actuator heeft een energiebesparende functie
• Geschikt voor procesbesturing door de geïntegreerde PID-functie
• LED-display geeft de positie van de klep aan

Nadelen:

• Gevoelig voor vuil, dus een filter moet stroomopwaarts worden toegepast (≤ 0.3 mm)

3285 serie

De Burkert serie 3285 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtmaterialen, mogen worden geregeld. De klep gebruikt een keramische schijf om de grootte van de opening te veranderen, die beschikbaar zijn in maten van 8 tot 25 mm. Er zijn twee schijven, waarvan er één als zitting van de klep fungeert en niet beweegt, terwijl de andere draait en de openingdiameter verandert. Deze zijn geschikt voor werkdrukken van 0 tot 6 bar (0 tot 87 psi) en media temperaturen van 0 tot 70 °C (32 tot 158 °F). Type 3285 is beschikbaar als standaard ON/OFF of proportionele klep, als een versie met geïntegreerde positioner en als een versie met geïntegreerde procescontroller. Deze regelkleppen zijn beschikbaar in RVS en messing bouwvorm.
