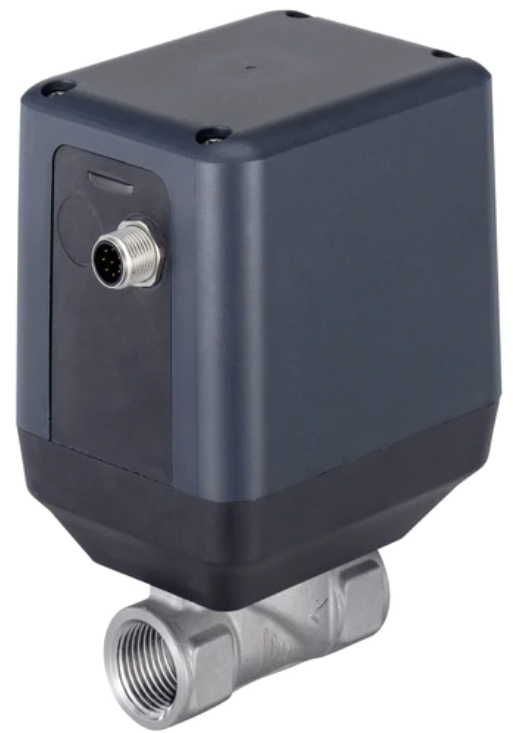

G 1 inch RVS 24 V DC 2-Weg Proportioneel geïntegreerde klepstandsteller Disc Klep 3285 312324
Bürkert 2/2-weg schijfklep (type 3285) met G 1 inch binnendraad aansluitingen. Ontworpen voor proportionele debietregeling met een geïntegreerde positioneringsmodule. Voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een verschillend druk van 0 tot 6 bar (0 tot 87 psi). Behuizing van RVS met oxide keramiek/FKM afdichting en een doorlaatdiameter van 20 mm. De Kv-waarde is 8.1 m3/h. De klep wordt elektrisch aangestuurd met een voedingsspanning van 24 V DC.
- Normale prijs
- €903,86
- Normale prijs
- €746,99
Beschrijving
Deze Bürkert proportionele regelklep heeft een geïntegreerde positioneerder. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde positie te bereiken. Een Fieldbus (CANOpen) ingang moet worden gebruikt voor de ingestelde waarde. De positie van de klep kan worden gemonitord via een Fieldbus (CANOpen) uitgang. Bovendien maakt deze versie gebruik van een Fieldbus (CANOpen) communicatieprotocol voor parametrisering. Deze 'positioneerder' versie bevat geen regelaar om te optimaliseren voor een externe proceswaarde zoals temperatuur (zie 'procesbesturing' versie).
De 2-weg klep heeft G 1/2 inch binnendraad en een interne opening van 20 mm. Dit resulteert in een Kv-waarde van 8.1 m3/h (Cv waarde 9.3636 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.
De Bürkert 3285 klep heeft twee oxide keramische schijven die beide een opening hebben. Door de ene schijf over de andere te schuiven, kan de mate van overlap van de gaten worden gevarieerd en dus de opening van de klep. De schijfpositie wordt aangestuurd door een stappenmotor en houdt een positie met minimaal energieverlies. Dit maakt deze klep zeer energie-efficiënt.
De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluiting op de actuator is een 5-polige mannelijke M12 stekker.
Het kan worden gebruikt voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van RVS en heeft oxide keramiek/FKM afdichting.
De klep heeft 4 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroom gaat boven de zitting. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding om de juiste werkcyclus binnen het temperatuurbereik te vinden.
Voordelen:
- Snelle responstijd
- Voorzien van een geïntegreerde positioneerder
- Maakt gebruik van een Fieldbus (CANOpen) protocol als parametriseringsinterface
- De actuator heeft een energiebesparende functie
- Behuizing bestand tegen corrosieve en agressieve media dankzij het RVS ontwerp
- LED-display geeft de positie van de klep aan
Nadelen:
- Gevoelig voor vuil, dus een filter moet stroomopwaarts worden toegepast (≤ 0.3 mm)
3285 serie
De Burkert serie 3285 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtmaterialen, mogen worden geregeld. De klep maakt gebruik van een keramische schijf om de grootte van de opening te veranderen, die beschikbaar zijn in maten van 8 tot 25 mm. Er zijn twee schijven, één fungeert als de zitting van de klep en beweegt niet, terwijl de andere draait en de openingdiameter verandert. Deze zijn geschikt voor werkdrukken van 0 tot 6 bar (0 tot 87 psi) en media temperaturen van 0 tot 70 °C (32 tot 158 °F). Type 3285 is beschikbaar als standaard ON/OFF of proportionele klep, als een versie met geïntegreerde positioneerder en als een versie met geïntegreerde procescontroller. Deze regelkleppen zijn beschikbaar in RVS en messing ontwerp.
