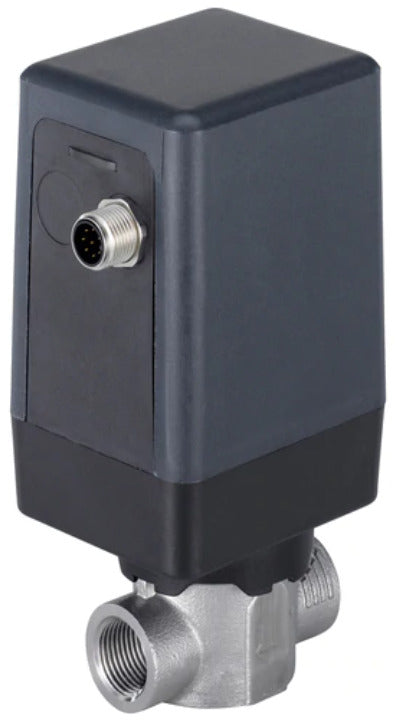

G 1/4 Inch Roestvrij Stalen 24VDC 2-Weg Proportionele Geïntegreerde Procesbesturing Klepafsluiter 3280 320449
Bürkert 2/2-weg klepafsluiter (type 3280) met G 1/4 inch binnendraad aansluitingen. Ontworpen voor proportionele debietregeling met een geïntegreerde procescontroller. Voor media temperatuur variërend van 0 tot 70°C (32 tot 158°F) bij een verschillend druk van 0 tot 6 bar (0 tot 87 psi). Behuizing van RVS met PEEK/FKM afdichting en een 1 mm opening. De Kv-waarde is 0,03 m3/h. De klep wordt elektrisch aangestuurd met een voedingsspanning van 24 V DC, geregeld via een fieldbus CANopen protocol en met een proces actuele waarde 4-20 mA signaal, geleverd door een externe sensor (een PNP-sensor moet worden gebruikt). Het gebruikt het fieldbusprotocol als interface voor communicatie met hardware.
- Normale prijs
- €782,86
- Normale prijs
- €646,99
Beschrijving
Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een Fieldbus (CANOpen) ingang moet worden gebruikt voor zowel de actuele als de ingestelde proceswaarden. De actuele waarde kan worden gemonitord via een Fieldbus (CANOpen) uitgang. Bovendien kan deze versie worden geconfigureerd met behulp van het Fieldbus (CANOpen) protocol (Burkert specifiek). Dit maakt het mogelijk om bijvoorbeeld de PID-parameters aan te passen. Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-controller. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde proceswaarde te bereiken, zoals een temperatuur of druk. Een 4-20 mA ingangssignaal moet worden gebruikt voor de actuele proceswaarde. De ingestelde waarde van de klep wordt geconfigureerd en de uitgang wordt gemonitord via een digitale Fieldbus (CANOpen). Dit maakt het mogelijk om bijvoorbeeld de PID-parameters aan te passen.
De 2-weg klep heeft G 1/4 inch binnendraad en een interne opening van 1 mm. Dit resulteert in een Kv-waarde van 0,03 m3/h (Cv-waarde 0,03468 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.
De draaiende beweging van de motor wordt omgezet in een translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De klepspindel is verbonden met een regelconus die de grootte van de opening beïnvloedt. De elastomeerafdichting is direct verbonden met de regelconus zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. De positie van de klep wordt aangestuurd door een stappenmotor en houdt een positie met minimaal energieverlies. Dit maakt deze klep zeer energie-efficiënt.
De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluitingen op de actuator zijn 5-polige mannelijke M12 stekker en 5-polige vrouwelijke M12 stekker.
Het kan worden gebruikt voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van RVS en heeft PEEK/FKM afdichting.
De klep heeft 2,5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroom gaat onder de zitting door. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding om de juiste werkcyclus binnen het temperatuurbereik te vinden.
Voordelen:
- Snelle responstijd
- Voorzien van een geïntegreerde procescontroller
- Gebruik van een Fieldbus (CANOpen) protocol als parametrisatie-interface
- De actuator heeft een energiebesparende functie
- Behuizing bestand tegen corrosieve en agressieve media dankzij het RVS ontwerp
- Geschikt voor procesbesturing door de geïntegreerde PID-functie
- LED-display geeft de positie van de klep aan
Nadelen:
- Gevoelig voor vuil, dus een filter moet stroomopwaarts worden toegepast (≤ 0,3 mm)
3280 serie
De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtmaterialen, mogen worden geregeld. Deze gemotoriseerde klepafsluiters zijn ideaal voor proportionele debietregeling met openingen variërend van 2 tot 10 mm. De draaiende beweging van de motor wordt omgezet in een translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De klepspindel is verbonden met een regelconus die de grootte van de opening beïnvloedt. De elastomeerafdichting is direct verbonden met de regelconus zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. Deze zijn geschikt voor werkdrukken variërend van 0 tot 6 bar (0 tot 87 psi) en media temperaturen variërend van 0 tot 70 °C (32 tot 158 °F). Type 3280 is beschikbaar als standaard ON/OFF of proportionele klep, als een versie met geïntegreerde positioneerder en als een versie met geïntegreerde procescontroller. Deze regelkleppen zijn beschikbaar in RVS en messing ontwerp.
