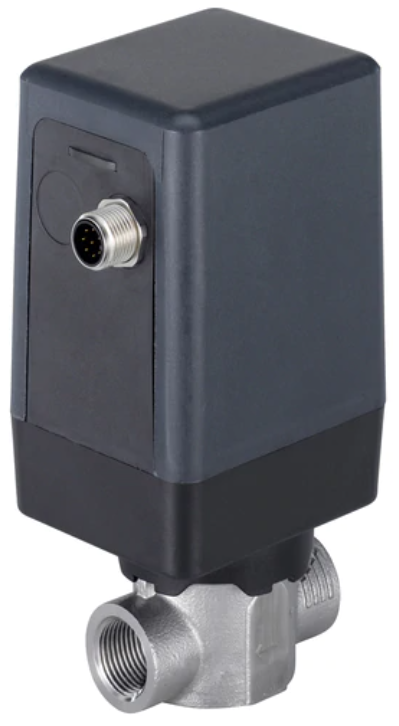

G 1/4 Inch Roestvrij Staal 24VDC 2-Weg Proportionele Geïntegreerde Positieaansturing Klepafsluiter 3280 311357

Deze Bürkert proportionele regelklep heeft een geïntegreerde positioneerder. Dit betekent dat de klep automatisch de openingssnelheid regelt om een ingestelde positie te bereiken. Een Fieldbus (CANOpen) ingang moet worden gebruikt voor de ingestelde waarde. De positie van de klep kan worden bewaakt door een Fieldbus (CANOpen) uitgang. Bovendien maakt deze versie gebruik van een Fieldbus (CANOpen) communicatieprotocol voor parametrisering. Deze 'positioneerder' versie bevat geen regelaar om te optimaliseren voor een externe proceswaarde zoals temperatuur (zie 'procesbesturing' versie).

De 2-weg klep heeft G 1/4 inch binnendraad en een interne opening van 2 mm. Dit resulteert in een Kv-waarde van 0.15 m³/h (Cv waarde 0.1734 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.

De hoekbeweging van de motor wordt omgezet in translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De klepspindel is verbonden met een controleconus die de grootte van de opening beïnvloedt. De elastomeer afdichting is direct verbonden met de controleconus zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. De positie van de globe klep wordt aangestuurd door een stappenmotor en houdt een positie vast met minimaal energieverlies. Dit maakt deze klep zeer energie-efficiënt.

De klep wordt elektrisch bediend met een 24 V DC voedingsspanning. De elektrische aansluiting op de actuator is een 5-polige mannelijke M12 stekker.

Het kan worden gebruikt voor media temperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van RVS en heeft FKM afdichting.

De klep heeft 2.5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroom gaat onder de zitting door. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding om de juiste duty cycle binnen het temperatuurbereik te vinden.

Voordelen:

• Snelle responstijd
• Voorzien van een geïntegreerde positioneerder
• Maakt gebruik van een Fieldbus (CANOpen) protocol als parametriseringsinterface
• De actuator heeft een energiebesparende functie
• Behuizing bestand tegen corrosieve en agressieve media dankzij het RVS ontwerp
• LED-display geeft de positie van de klep aan

Nadelen:

• Gevoelig voor vuil, dus een filter moet stroomopwaarts worden toegepast (≤ 0.3 mm)

3280 serie

De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtmaterialen, mogen worden geregeld. Deze gemotoriseerde globe kleppen zijn ideaal voor proportionele debietregeling met openingen van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in translatiebeweging met behulp van een schroefspindel die stevig is verbonden met de spindel van de klep. De klepspindel is verbonden met een controleconus die de grootte van de opening beïnvloedt. De elastomeer afdichting is direct verbonden met de controleconus zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. Deze zijn geschikt voor werkdrukken van 0 tot 6 bar (0 tot 87 psi) en media temperaturen van 0 tot 70 °C (32 tot 158 °F). Type 3280 is beschikbaar als standaard ON/OFF of proportionele klep, als een versie met geïntegreerde positioneerder en als een versie met geïntegreerde procesregelaar. Deze regelkleppen zijn beschikbaar in RVS en messing ontwerp.
