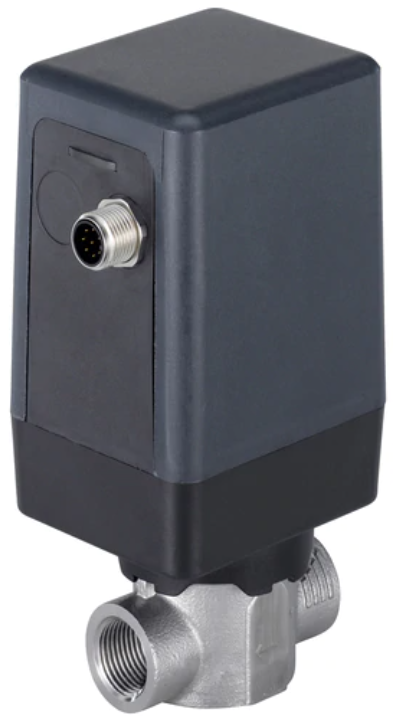

G 1/4 Inch Roestvrij Stalen 24VDC 2-Weg Klepafsluiter 3280 276067
Bürkert 2/2-weg klepafsluiter (type 3280) met G 1/4 inch binnendraad aansluitingen. Ontworpen voor. Voor mediatemperaturen van 0 tot 70°C (32 tot 158°F) bij een verschildruk van 0 tot 6 bar (0 tot 87 psi). Behuizing van roestvrij staal met EPDM afdichting en een 2 mm doorlaat. De Kv-waarde is 0,15 m3/h. De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC, aangestuurd via een 4-20 mA ingangssignaal.
- Normale prijs
- €653,39
- Normale prijs
- €539,99
Beschrijving
Deze proportionele regelklep van Bürkert is ontworpen voor positiebesturing. De klep wordt open-loop aangestuurd en er is geen positiefeedback. Een 4-20 mA ingangssignaal moet worden gebruikt voor de setpointwaarde.
De 2-weg klep heeft G 1/4 inch binnendraad aansluitingen en een interne doorlaat van 2 mm. Dit resulteert in een Kv-waarde van 0,15 m3/h (Cv-waarde 0,1734 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.
De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en niet in contact komt met de actuator. De positie van de klepafsluiter wordt aangestuurd door een stappenmotor en behoudt een positie met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.
De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluiting op de actuator is een 8-pins mannelijke M12-stekker.
Hij kan worden gebruikt voor mediatemperaturen van 0 tot 70°C (32 tot 158°F) bij een druk van 0 tot 6 bar (0 tot 87 psi). De behuizing is gemaakt van roestvrij staal en heeft een EPDM afdichting.
De klep heeft 2,5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroming gaat onder de zitting. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtingsmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding voor de juiste inschakelduur binnen het temperatuurbereik.
Voordelen:
- Snelle responstijd
- De actuator heeft een energiebesparende functie
- Behuizing bestand tegen corrosieve en agressieve media dankzij het ontwerp van roestvrij staal
- LED-display geeft de positie van de klep aan
Nadelen:
- Gevoelig voor vuil, dus er moet een filter worden geplaatst stroomopwaarts (≤ 0,3 mm)
3280 serie
De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtingsmaterialen, mogen worden geregeld. Deze gemotoriseerde klepafsluiters zijn ideaal voor proportionele debietregeling met doorlaten variërend van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en niet in contact komt met de actuator. Deze zijn geschikt voor bedrijfsdrukken variërend van 0 tot 6 bar (0 tot 87 psi) en mediatemperaturen variërend van 0 tot 70 °C (32 tot 158 °F). Type 3280 is verkrijgbaar als een standaard AAN/UIT- of proportionele klep, als een versie met geïntegreerde positioner en als een versie met geïntegreerde procescontroller. Deze regelkleppen zijn verkrijgbaar in roestvrij staal en messing ontwerp.
