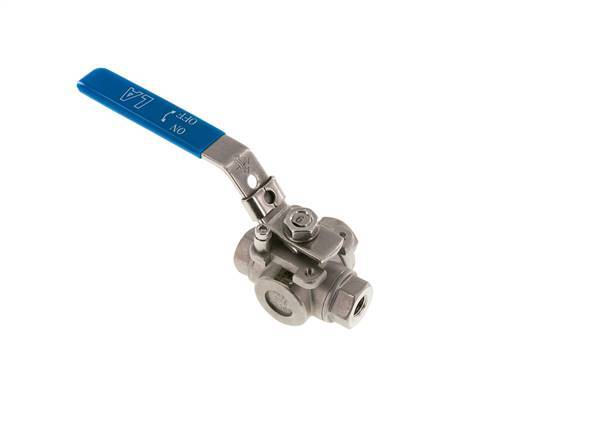

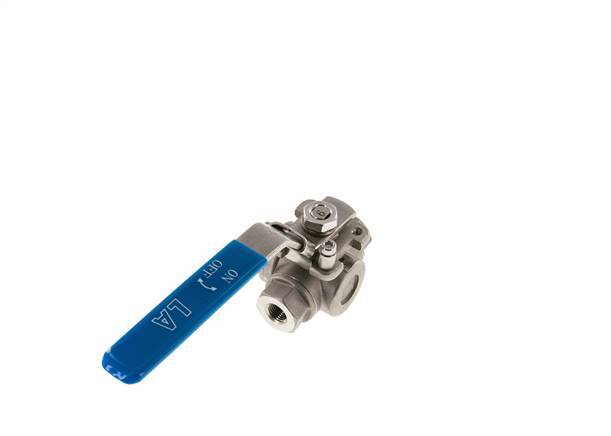

G 1/4 Inch 3-Weg T-poort RVS Kogelklep

Deze 3-weg T-poort RVS-kogelklep met een boringdiameter van 11,6 mm is ontworpen voor het regelen van de stroomrichting. De T-poort klep heeft een T-vormig gat in de bal dat verschillende circuitfuncties mogelijk maakt. Door het handvat in een andere hoek te monteren, kan de circuitfunctie worden bijgewerkt. Raadpleeg de datasheet voor een diagram met de circuitfuncties.

De klep heeft G 1/4 inch poorten. Dit is BSPP (British Standard Pipe Parallel). Met ons brede assortiment van 1/4 inch fittingen kunt u het aansluiten op elk leidingsysteem.

De behuizing van de klep is gemaakt van RVS, de bal is gemaakt van RVS en de afdichtingen zijn gemaakt van PTFE. De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media tot een maximale druk van 63 bar of 914 psi. De klep kan worden gebruikt binnen een temperatuurbereik van -20 tot 200 °C (-4 tot 392 °F). Drukinlaat is mogelijk op alle drie de poorten.

Gebruik het kwartdraai-handvat om de klep te bedienen. Door het 90 graden te draaien, schakelt de klep de positie van de boring en de richting van de stroom om. Het handvat is gemaakt van 1.4301 RVS. De poorten overlappen tijdens de rotatie van de bal. De klep heeft een flens volgens de ISO 5211 F04 norm. Dit maakt de klep geschikt voor elektrische of pneumatische activering.

Voordelen:

• Geschikt voor agressieve media dankzij het kwalitatieve RVS-materiaal
• Breed werktemperatuurbereik (-20 tot 200 °C -4 tot 392 °F)
• Geschikt voor elektrische of pneumatische activering dankzij de ISO-top F04 flens
• Monteer het handvat in een andere hoek om de circuitfunctie van de T-poort te wijzigen (zie de datasheet)
• Drukinlaat op alle drie de poorten
• De kleplever kan worden vergrendeld met een hangslot (apart verkocht)

Nadelen:

• Niet geschikt voor vacuumanwendungen
• Beugel en adapter vereist voor actuatorbevestiging (niet inbegrepen)

BL3SH-AM serie

Bekijk onze 3-weg messing kogelklep BL3SH-AM serie. De poorten variëren van 1/4 inch tot 2 inch. De behuizing en het balmateriaal zijn RVS en de afdichtingen zijn PTFE. De klep is geschikt voor een werkdruk tot 63 bar of 914 psi. De kleppen zijn geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media. De kleppen kunnen worden gebruikt binnen een temperatuurbereik van -20 tot 200 °C (-4 tot 392 °F). De hele serie is handbediend en geschikt voor elektrische en pneumatische activering. De drukinlaat kan op alle drie de poorten zijn. De kogelkleppen in de BL3SH-AM-serie van Tameson worden gekenmerkt door een lange levensduur.
