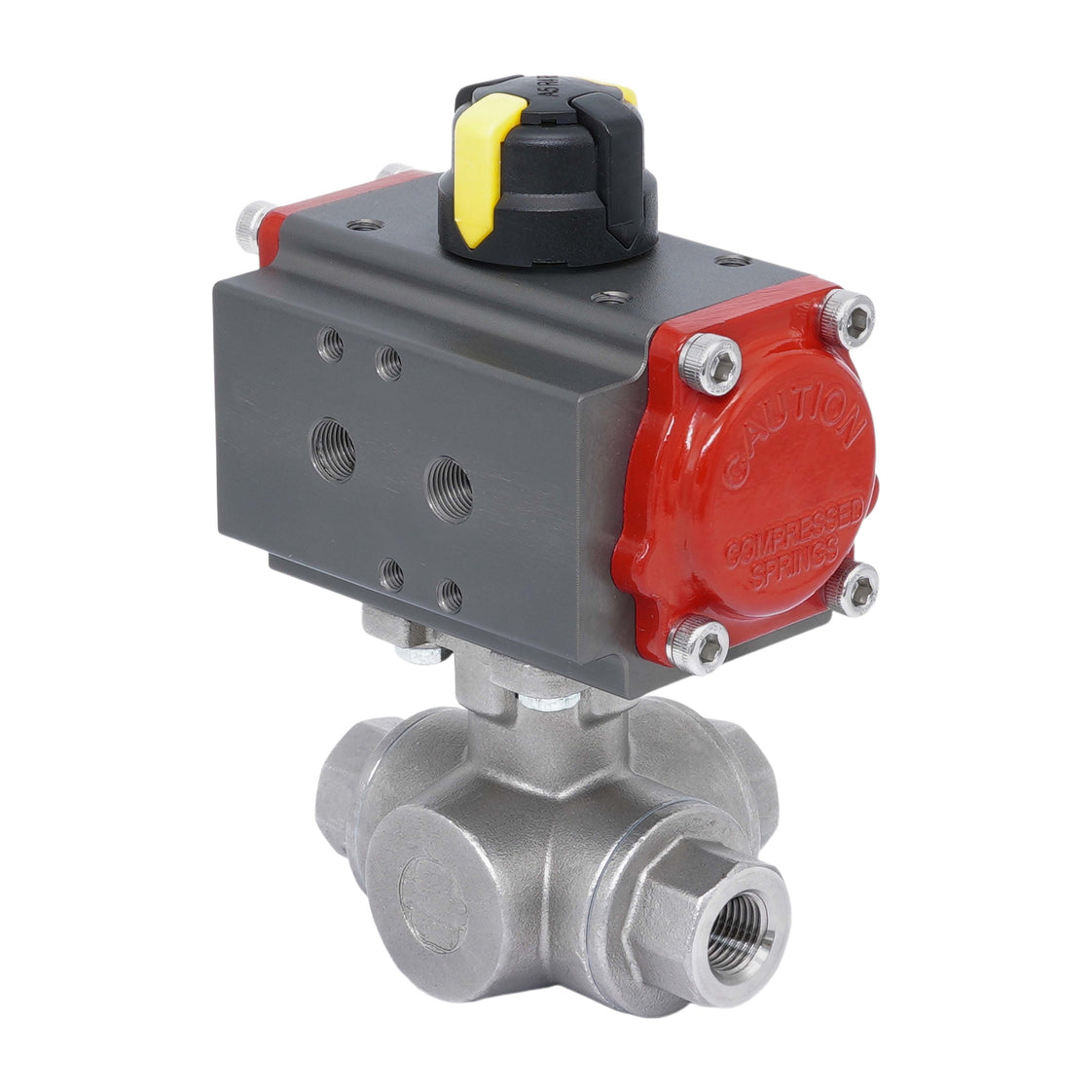

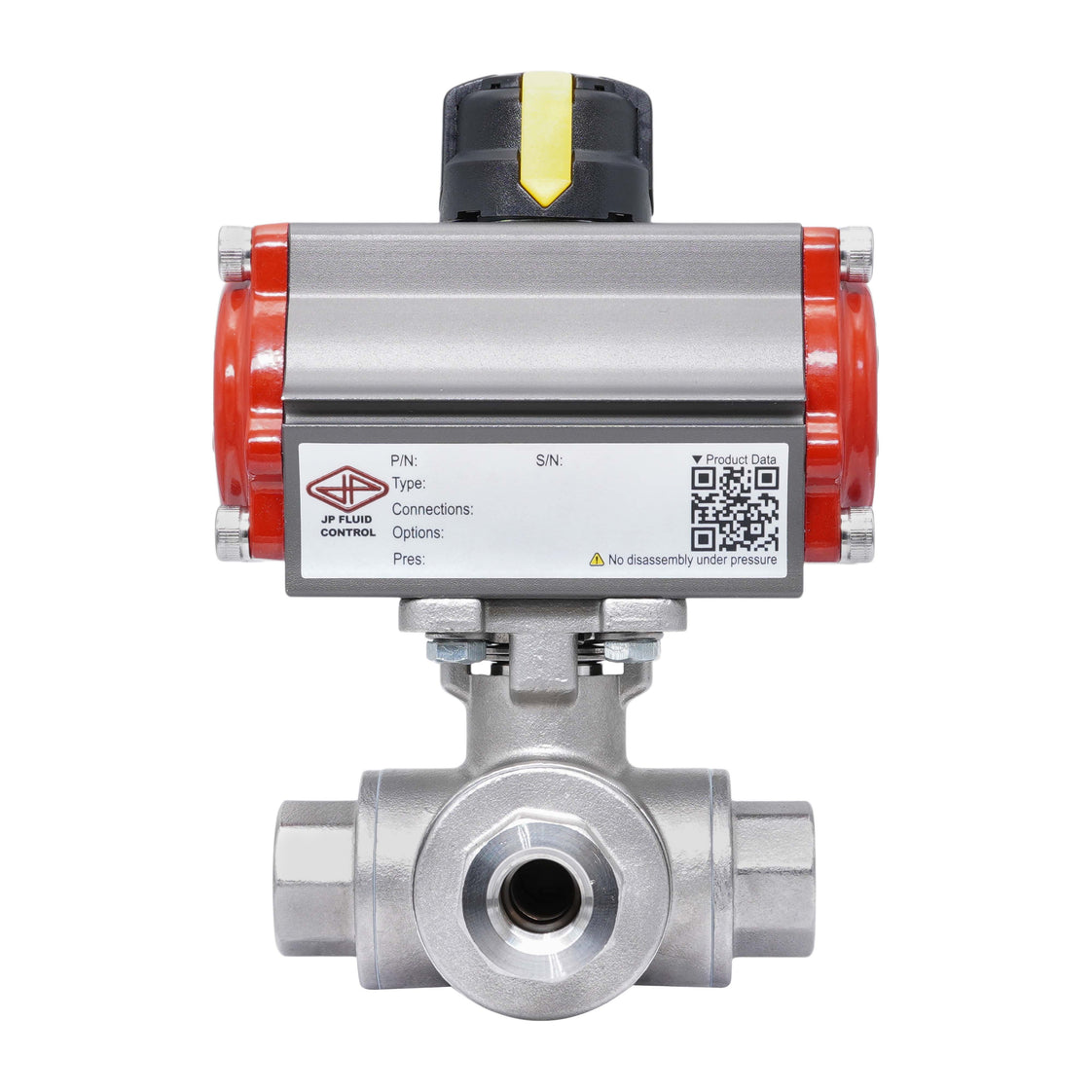

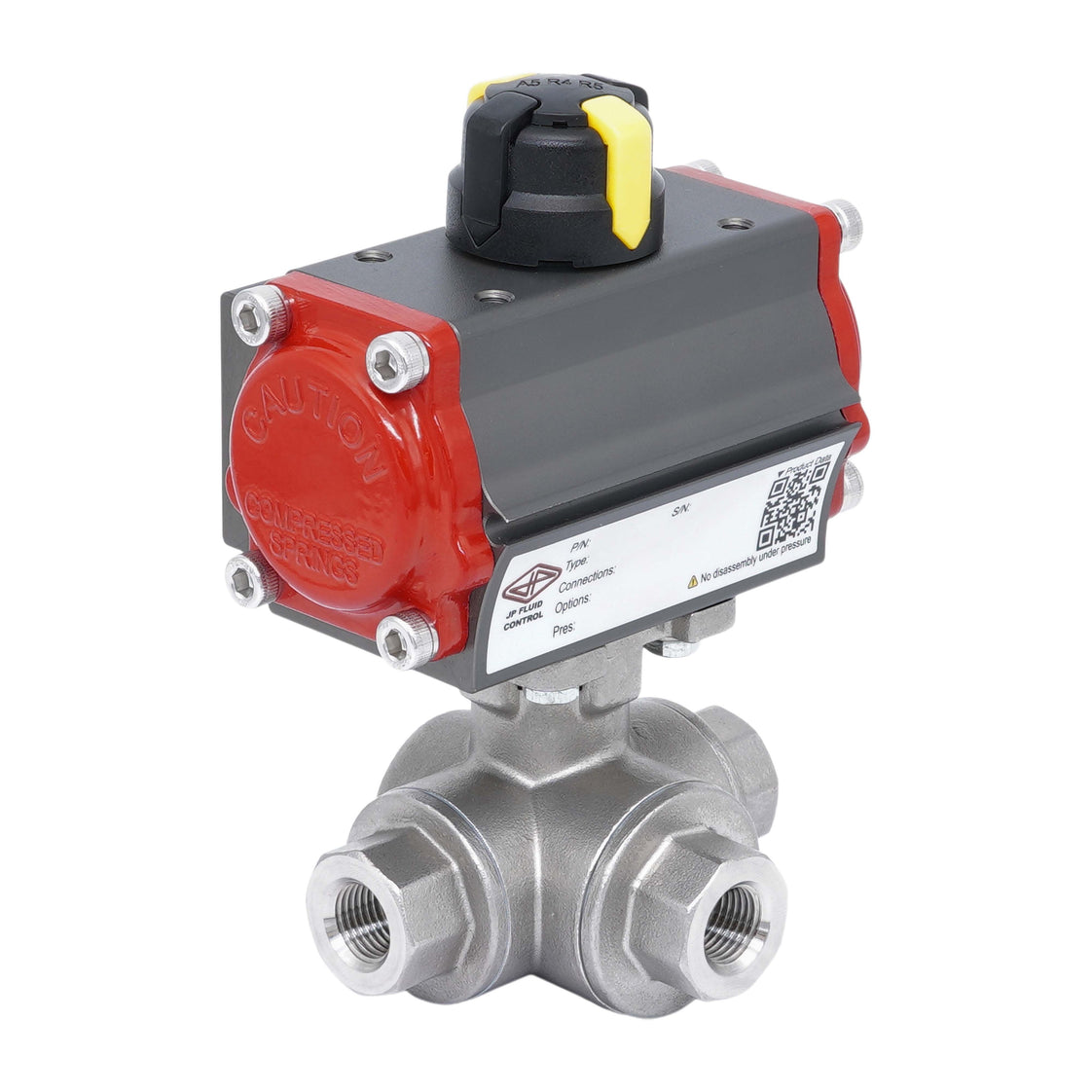

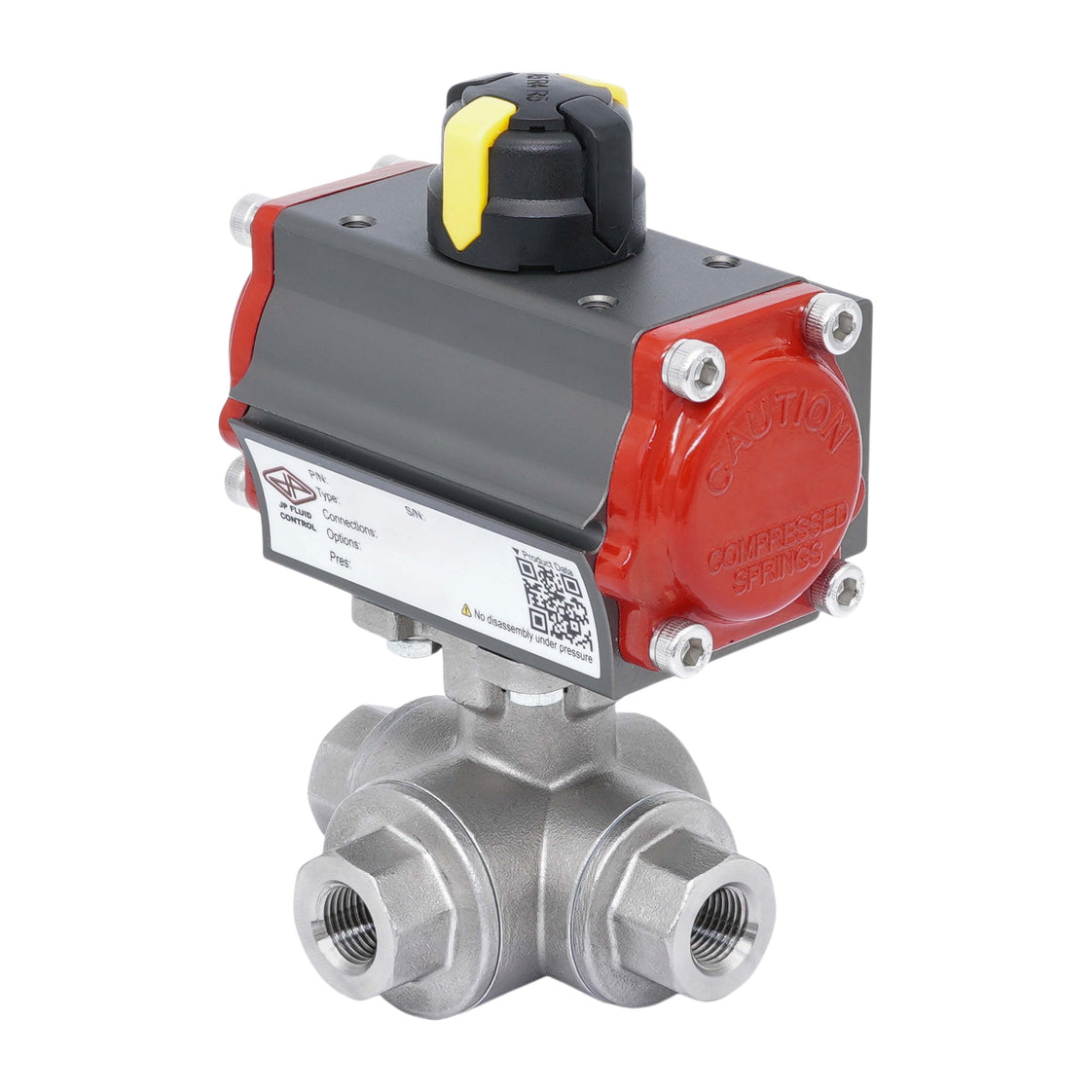

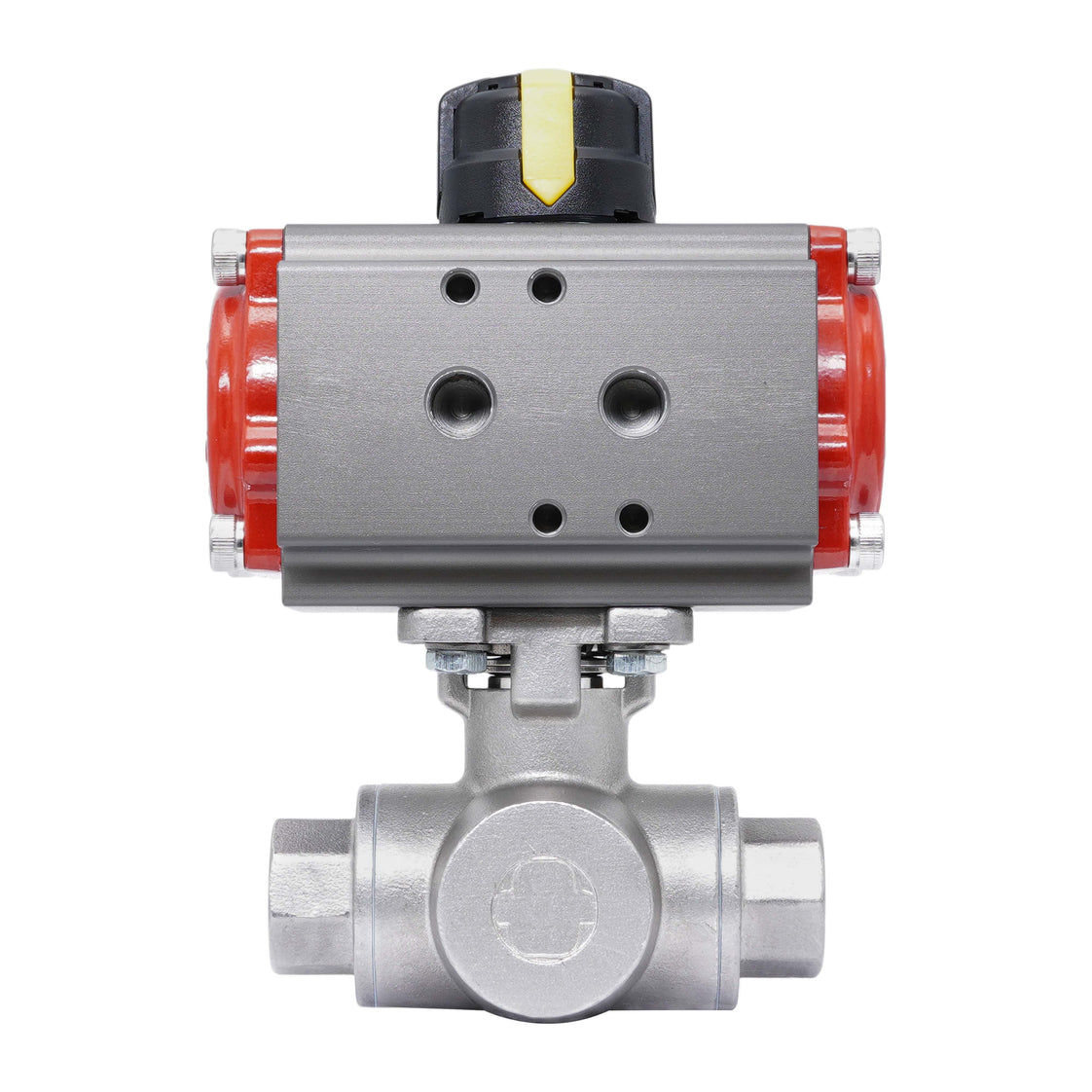

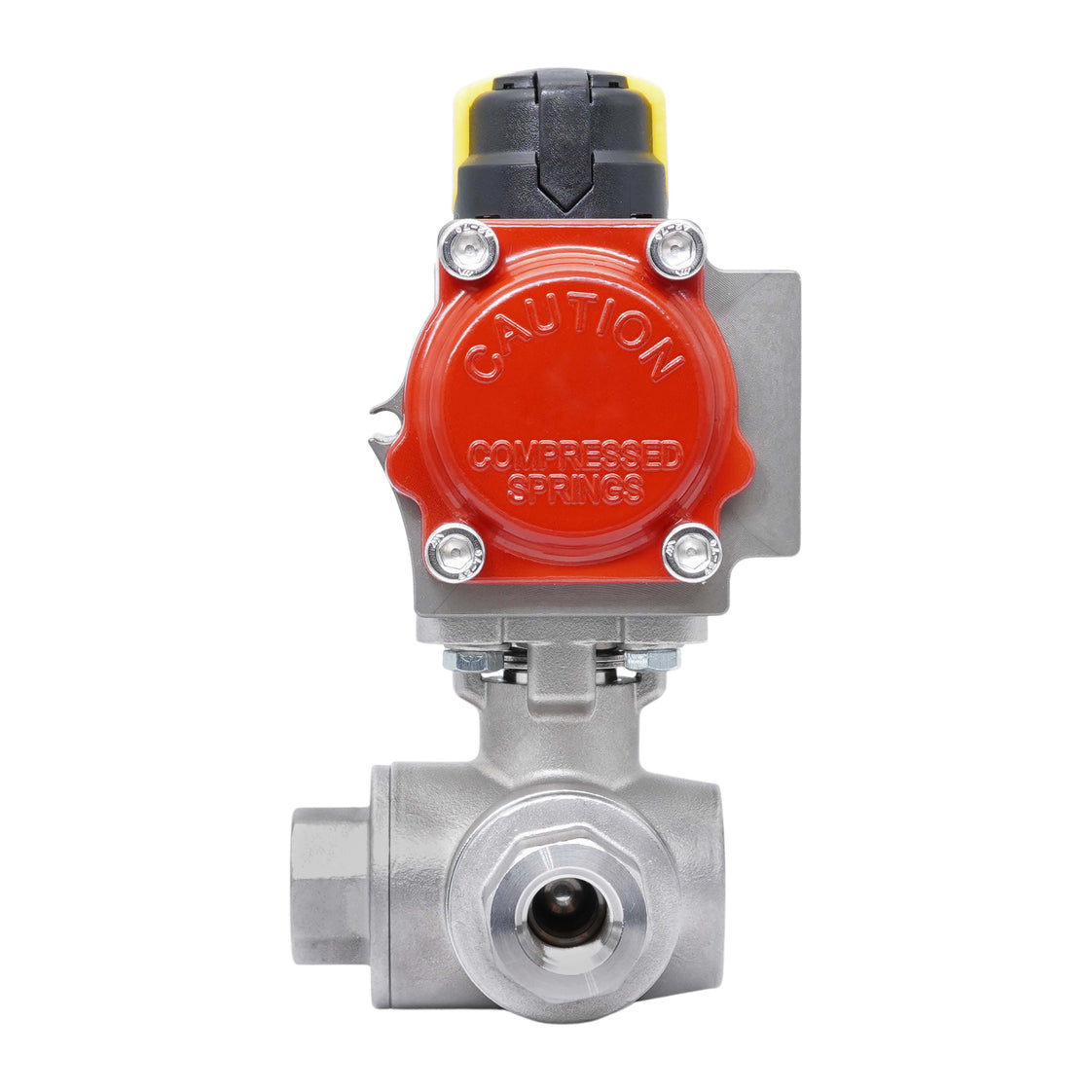

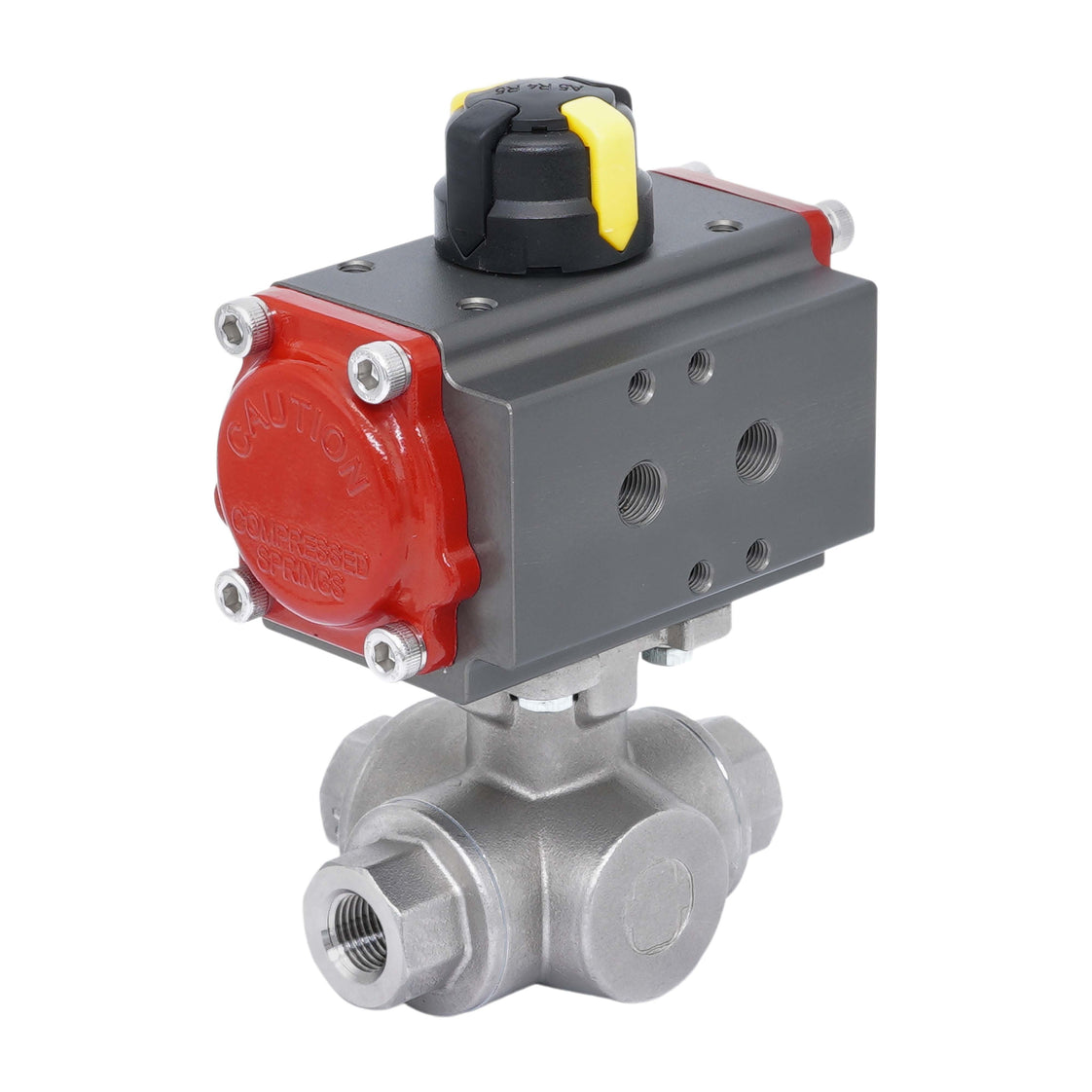

Rp 1/2'' T-Port 3-Weg Pneumatische RVS Kogelkraan Dubbelwerkend

Deze TamesonPRO 3-weg kogelkraan wordt aangeboden in combinatie met een JP Fluid Control pneumatische actuator. De klep heeft een boring van 12.7 mm en Rp 1/2 inch BSPT binnendraadaansluitingen. Het is geschikt voor mediatemperaturen van -29°C tot 210°C (-20°F tot 410°F). De klep kan drukken tot 69 bar bij 20°C (1000 psi bij 68°F) aan. De behuizing en de kogel zijn vervaardigd van RVS 1.4408 met een PTFE-afdichting, waardoor de klep geschikt is voor diverse agressieve en corrosieve media. De Kv-waarde is 5.6 m³/h (Cv = 6.5 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukval van één bar.

De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Het is geschikt voor omgevingstemperaturen van -20°C tot 80°C (-4°F tot 176°F). Daarnaast heeft de actuator een Namur 1/4 inch interface voor magneetkleppen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxes.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Gegarandeerd 500.000+ cycli voor de pneumatische actuator
• Duidelijke mechanische indicator aan de bovenkant toont de kleppositie
• Snel openen/sluiten
• Dubbelwerkend biedt meer controle dan enkelvoudig werkende actuatoren
• Kan worden uitgerust met een eindschakelaar box (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investering dan een elektrische versie

Nadelen:

• Dubbelwerkend gebruikt meer perslucht dan enkelvoudig werkende actuatoren

Boring en schakelfunctie

De bol heeft een T-poort. Door de bol 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden. De poorten overlappen tijdens de rotatie.

Schematische tekening van de schakelfunctie van T-poort kleppen

1125 TamesonPRO Kogelkranen

De 1125-serie bevat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het huis is vervaardigd van RVS, de bol is eveneens van RVS en de klepzittingen zijn van PTFE. De kleppen zijn geschikt voor diverse agressieve en corrosieve media tot een maximum van 69 bar (1000 psi). Geschikt voor temperaturen tussen -29°C en 210°C (-20°F en 410°F). Kogelkranen uit de 1125-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control Pneumatische Actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen voor bediening van kwartslag kleppen zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzaam geanodiseerd aluminium huis leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het gehele draaihoekbereik. Ontworpen voor precisie en lange levensduur hebben ze een levensduur van 500.000 cycli, wat betrouwbare en veilige klepregelaar garandeert. Na assemblage ondergaat elke actuator een strenge test op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
