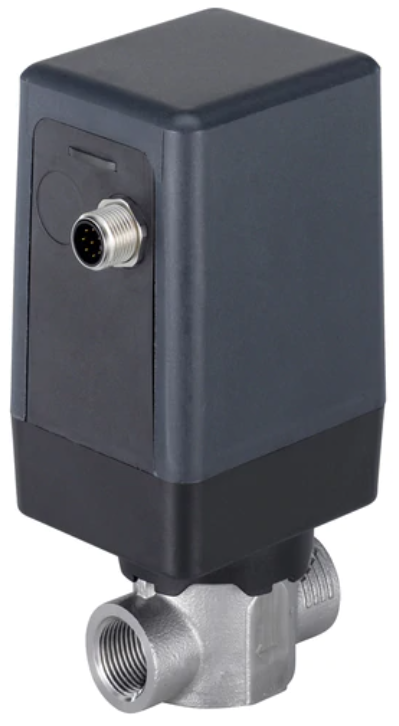

G 1/2 Inch Roestvrij Staal 24VDC 2-Weg Proportionele Geïntegreerde Positieaansturing Klepafsluiter 3280 364390

G 1/2 Inch Roestvrij Staal 24VDC 2-Weg Proportionele Geïntegreerde Positieaansturing Klepafsluiter 3280 364390
Referentie: 364390
Merk: Burkert

Bürkert 2/2-weg klepafsluiter (type 3280) met G 1/2 inch binnendraad aansluitingen. Ontworpen voor proportionele debietregeling met een geïntegreerde positioner module. Voor mediatemperaturen van 0 tot 70°C bij een verschildruk van 0 tot 6 bar. Behuizing van roestvrij staal met FKM afdichting en een 8 mm doorlaat. De Kv-waarde is 1.5 m3/h. De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC, aangestuurd via een 4-20 mA ingangssignaal en maakt gebruik van het veldbusprotocol CANopen voor parametrisatie. De geïntegreerde elektronica geeft een uitgangssignaal (feedback) van 4-20 mA.


Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€885,71
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€731,99
excl BTW

Op voorraad +10 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 10 dagen. Maximaal 5 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Verwachte levering binnen 11 werkdagen

Beschrijving
Specificaties
Downloads

Deze Bürkert proportionele regelklep heeft een geïntegreerde positioner. Dit betekent dat de klep automatisch de openingsgraad regelt om een ingestelde positiewaarde te bereiken. Een 4-20 mA ingangssignaal moet worden gebruikt voor de ingestelde waarde. De positie van de klep kan worden bewaakt met een 4-20 mA uitgangssignaal. Bovendien maakt deze versie gebruik van een Fieldbus (CANOpen) communicatieprotocol voor parametrisatie. Deze 'positioner' versie bevat geen controller om te optimaliseren voor een externe proceswaarde zoals een temperatuur (zie 'procesbesturing' versie).

De 2-weg klep heeft G 1/2 inch binnendraad aansluitingen en een interne doorlaat van 8 mm. Dit resulteert in een Kv-waarde van 1.5 m3/h (Cv-waarde 1.734 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde te bepalen voor uw druk en debiet.

De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de aandrijving. De positie van de klepafsluiter wordt aangedreven door een stappenmotor en behoudt een positie met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.

De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluiting op de aandrijving is een 8-pins mannelijke M12-stekker.

Hij kan worden gebruikt voor mediatemperaturen van 0 tot 70°C bij een druk van 0 tot 12 bar. De behuizing is gemaakt van roestvrij staal en heeft een FKM afdichting.

De klep heeft 2.5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroming gaat onder de zitting. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtingsmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding voor de juiste inschakelduur binnen het temperatuurbereik.

Voordelen:

  • Snelle responstijd
  • Voorzien van een geïntegreerde positioner
  • Maakt gebruik van een Fieldbus (CANOpen) protocol als parametrizatie-interface
  • De aandrijving heeft een energiebesparende functie
  • Behuizing bestand tegen corrosieve en agressieve media dankzij het ontwerp van roestvrij staal
  • LED-display geeft de positie van de klep aan

Nadelen:

  • Gevoelig voor vuil, dus er moet een filter worden geplaatst stroomopwaarts (≤ 0.3 mm)

3280 serie

De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtingsmaterialen, mogen worden geregeld. Deze gemotoriseerde klepafsluiters zijn ideaal voor proportionele debietregeling met doorlaten variërend van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de aandrijving. Deze zijn geschikt voor bedrijfsdrukken variërend van 0 tot 6 bar en mediatemperaturen variërend van 0 tot 70 °C. Type 3280 is verkrijgbaar als standaard AAN/UIT of proportionele klep, als versie met geïntegreerde positioner en als versie met geïntegreerde procescontroller. Deze regelkleppen zijn verkrijgbaar in roestvrij staal en messing ontwerp.
