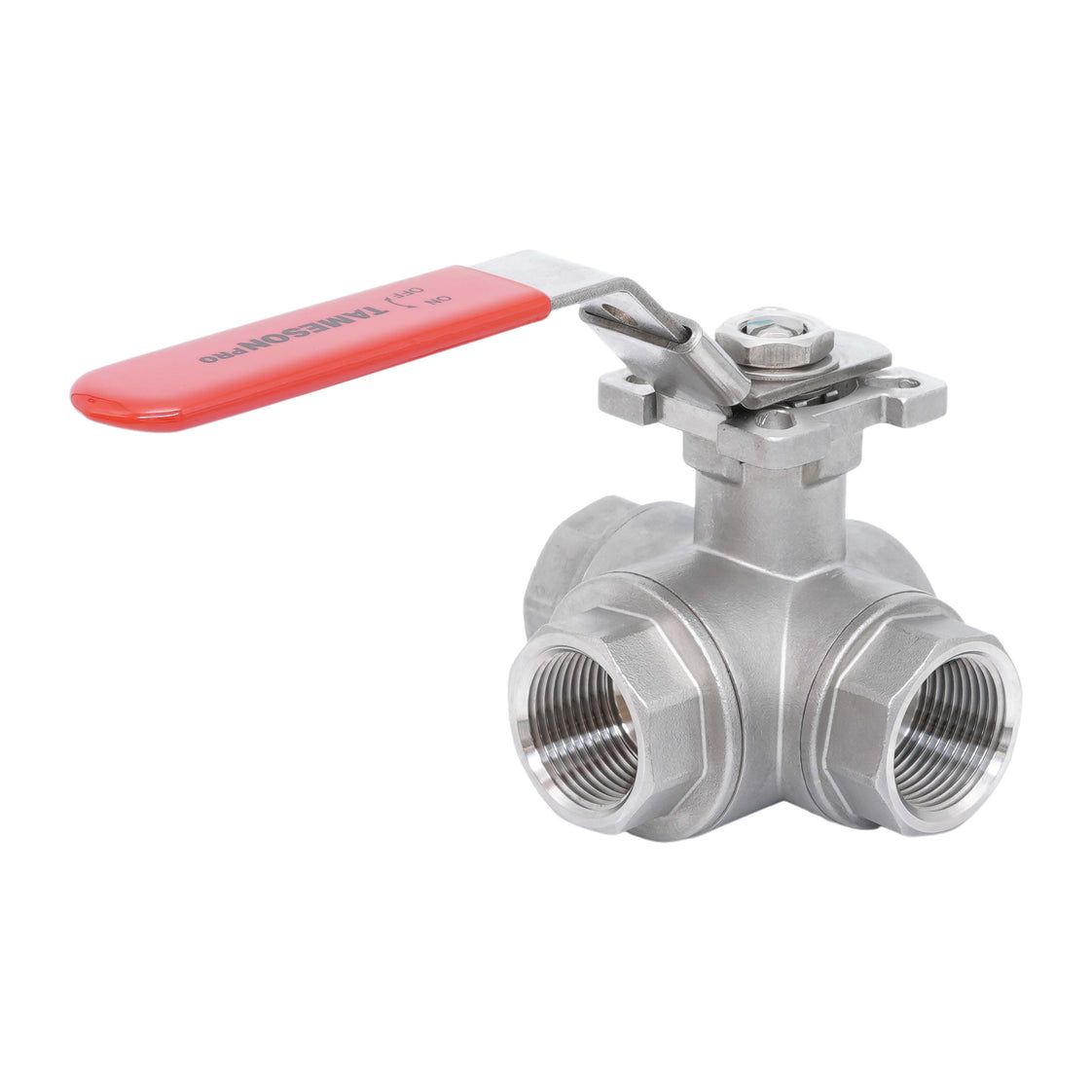

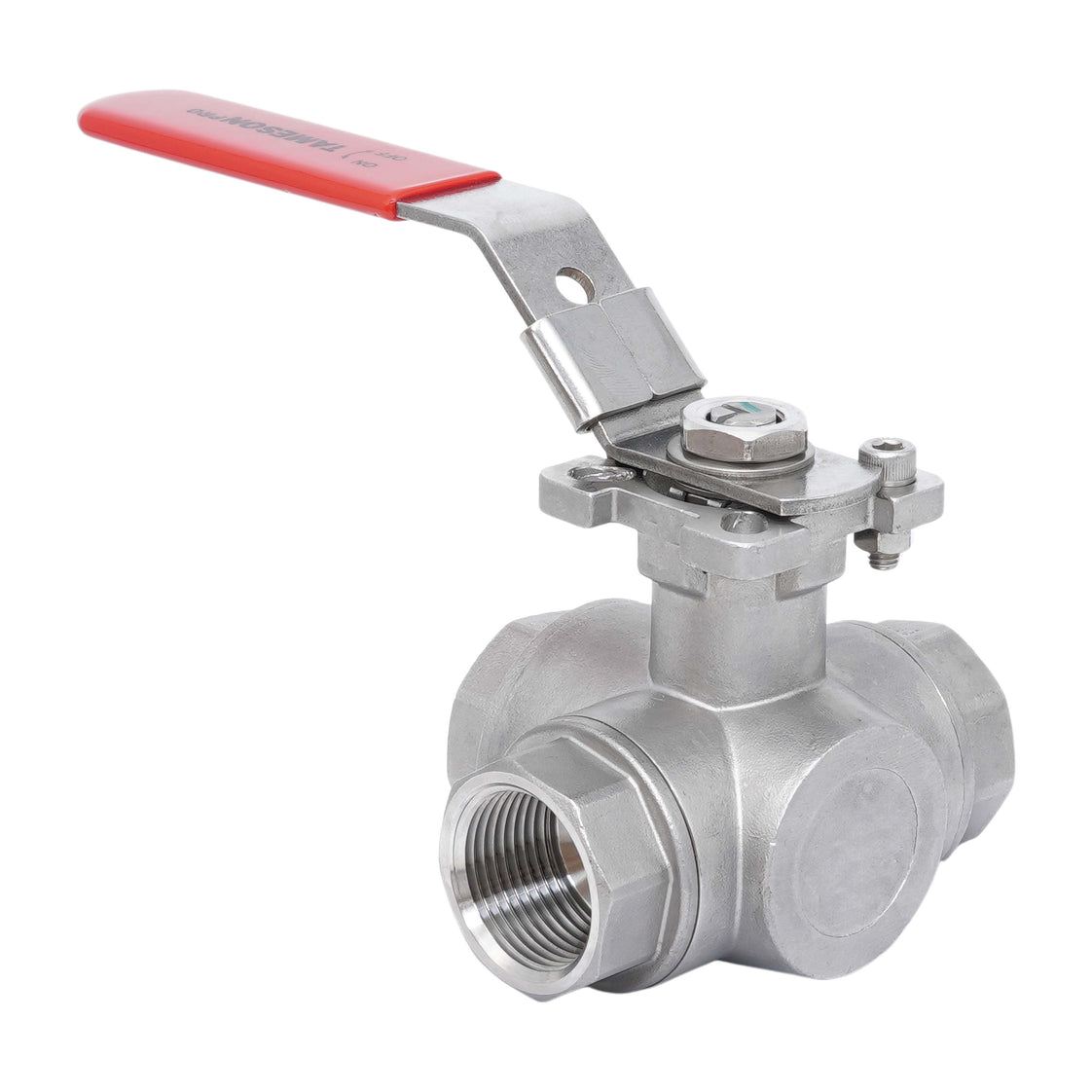

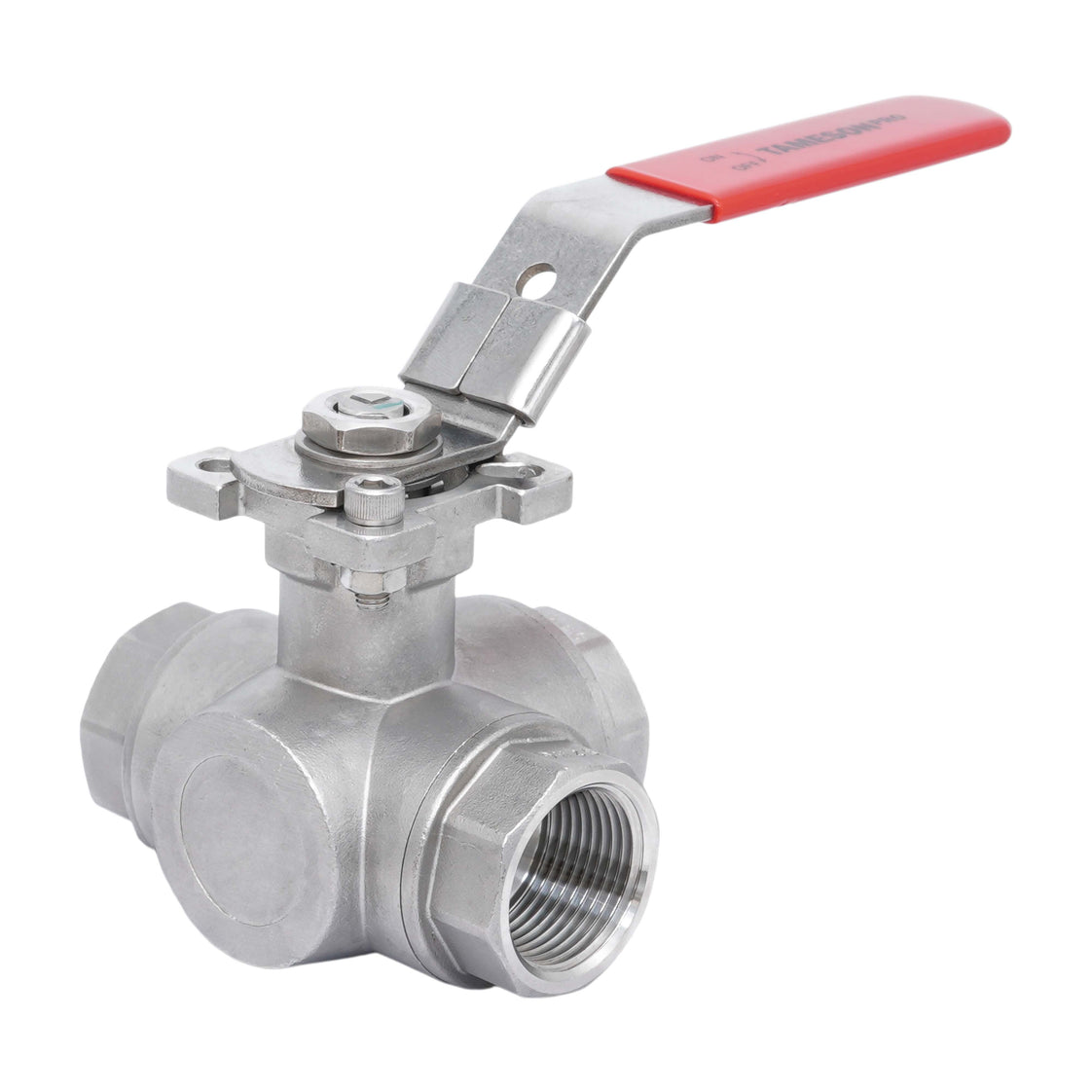

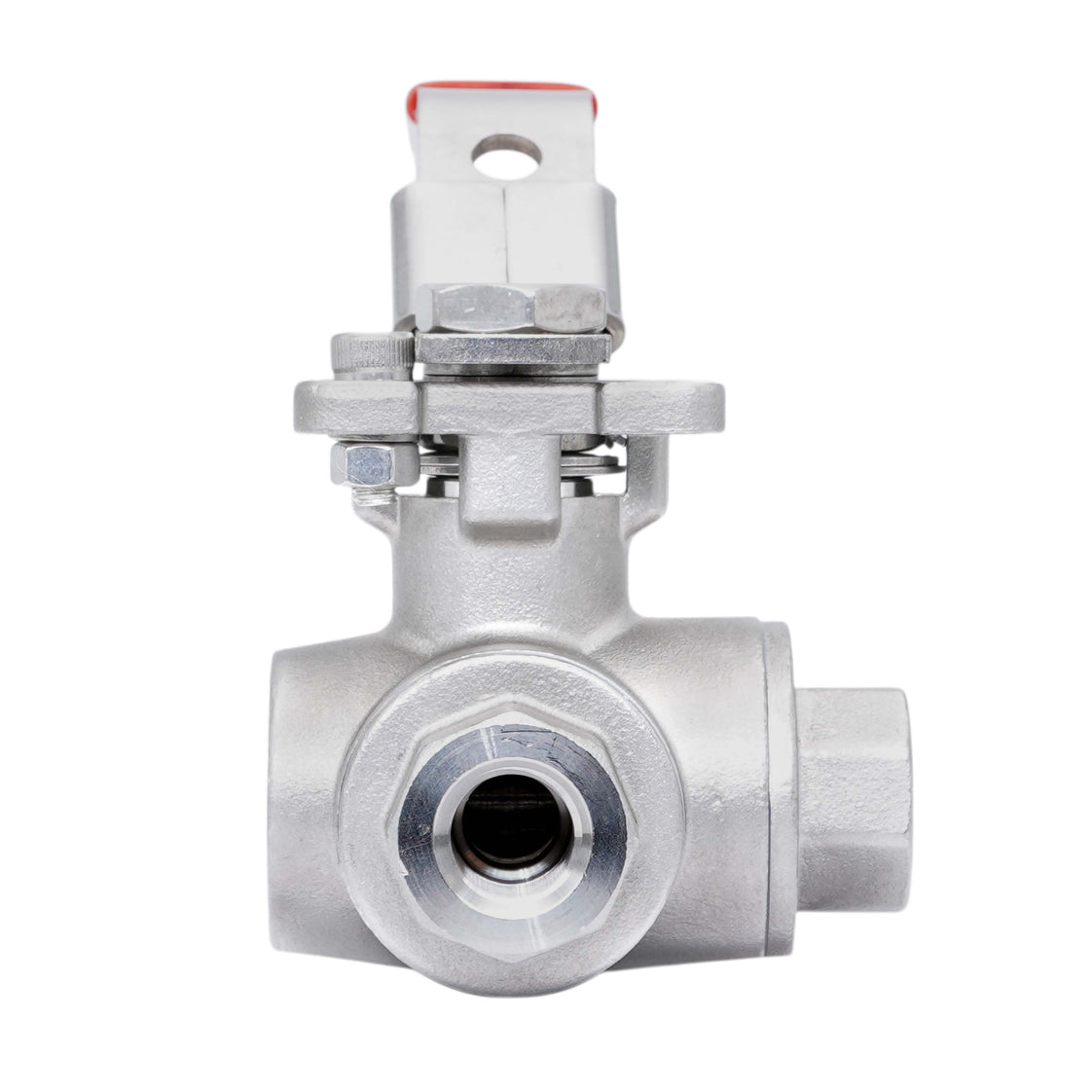

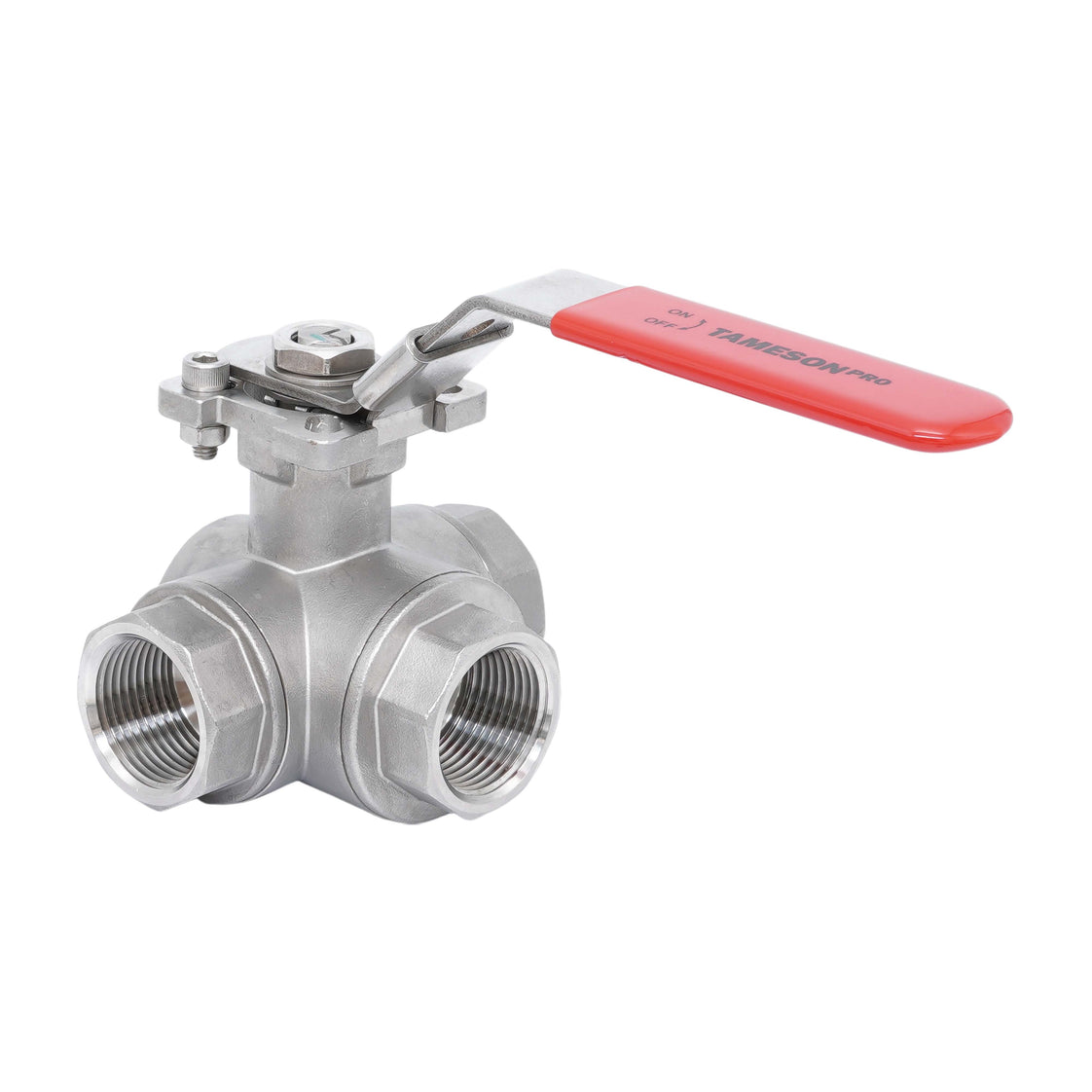

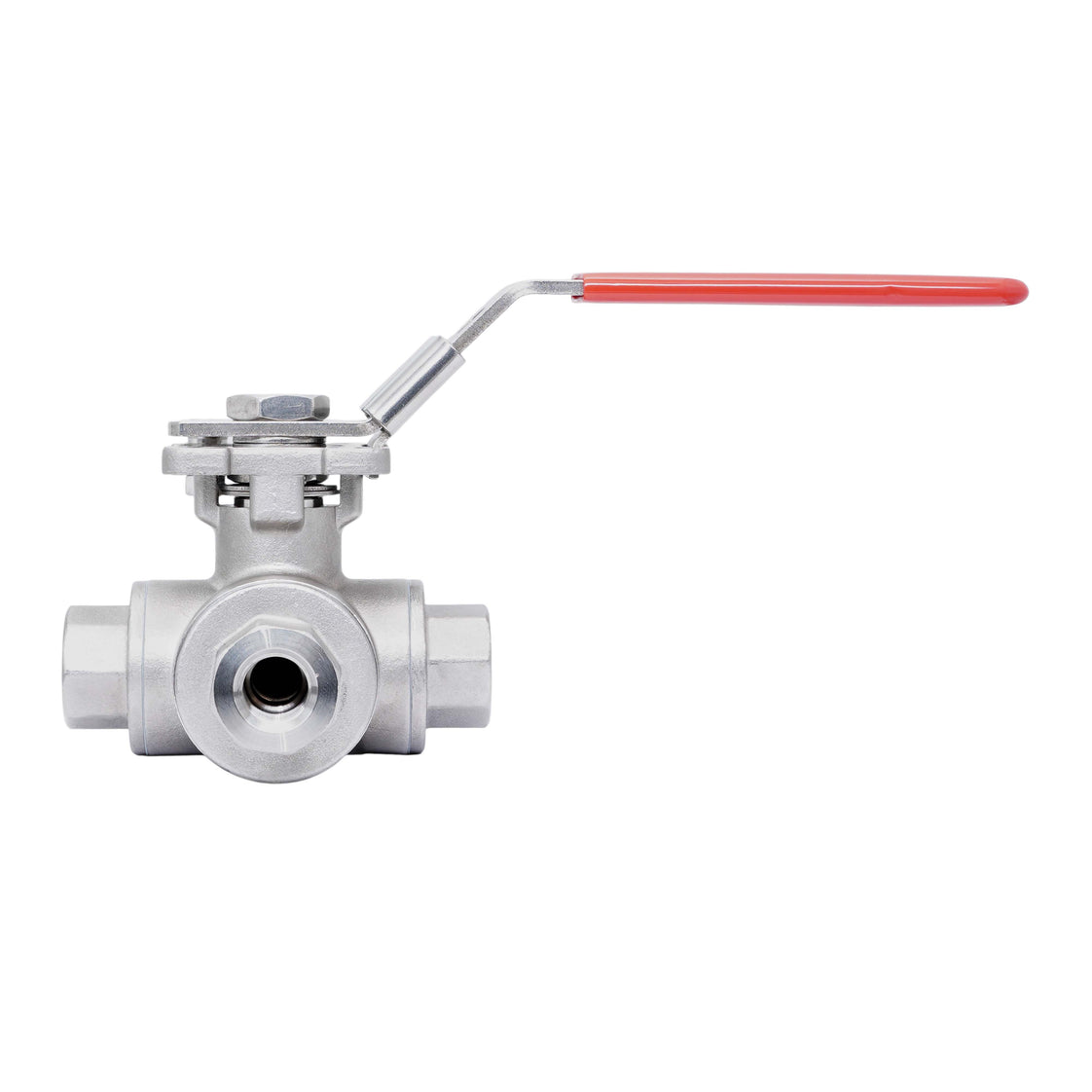

Rp 1/2'' 3-weg T-boring Kogelkraan Van RVS 69 bar RTFE ISO-Top F04 - TamesonPRO 1125-012-T

Deze 3-weg T-boring kogelkraan van 316 roestvast staal (1.4408) heeft Rp 1/2 BSPT binnendraad aansluitingen en een 12.7 mm boring. Het huis en de kogel zijn van 316 roestvast staal (1.4408/CF8M) met RTFE afdichtingen, geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media tot 69 bar bij 20°C (1000 psi bij 68°F). Met ons brede assortiment aan Rp 1/2 fittingen kunt u de kraan op elk leidingsysteem aansluiten.

De kraan kan worden gebruikt binnen een temperatuurbereik van -29°C tot 210°C (-20°F tot 410°F). De kraan heeft een Kv-waarde van 5.6 m³/h bij een drukverschil van 1 bar (Cv = 6.5 gpm). Gebruik de kwartslag hendel om de kraan te bedienen. Een 90 graden rotatie schakelt de kogelpositie om en leidt de doorstroming om. De hendel is gemaakt van 1.4301 roestvast staal. De kraan is geschikt voor elektrische en pneumatische bediening (ISO 5211 flens F04).

Voordelen:

• Geschikt voor agressieve media dankzij het 316 roestvast staal (1.4408/CF8M) huis en de kogel
• Maximale druk tot 69 bar bij 20°C (1000 psi bij 68°F)
• Breed temperatuurbereik -29°C tot 210°C (-20°F tot 410°F)

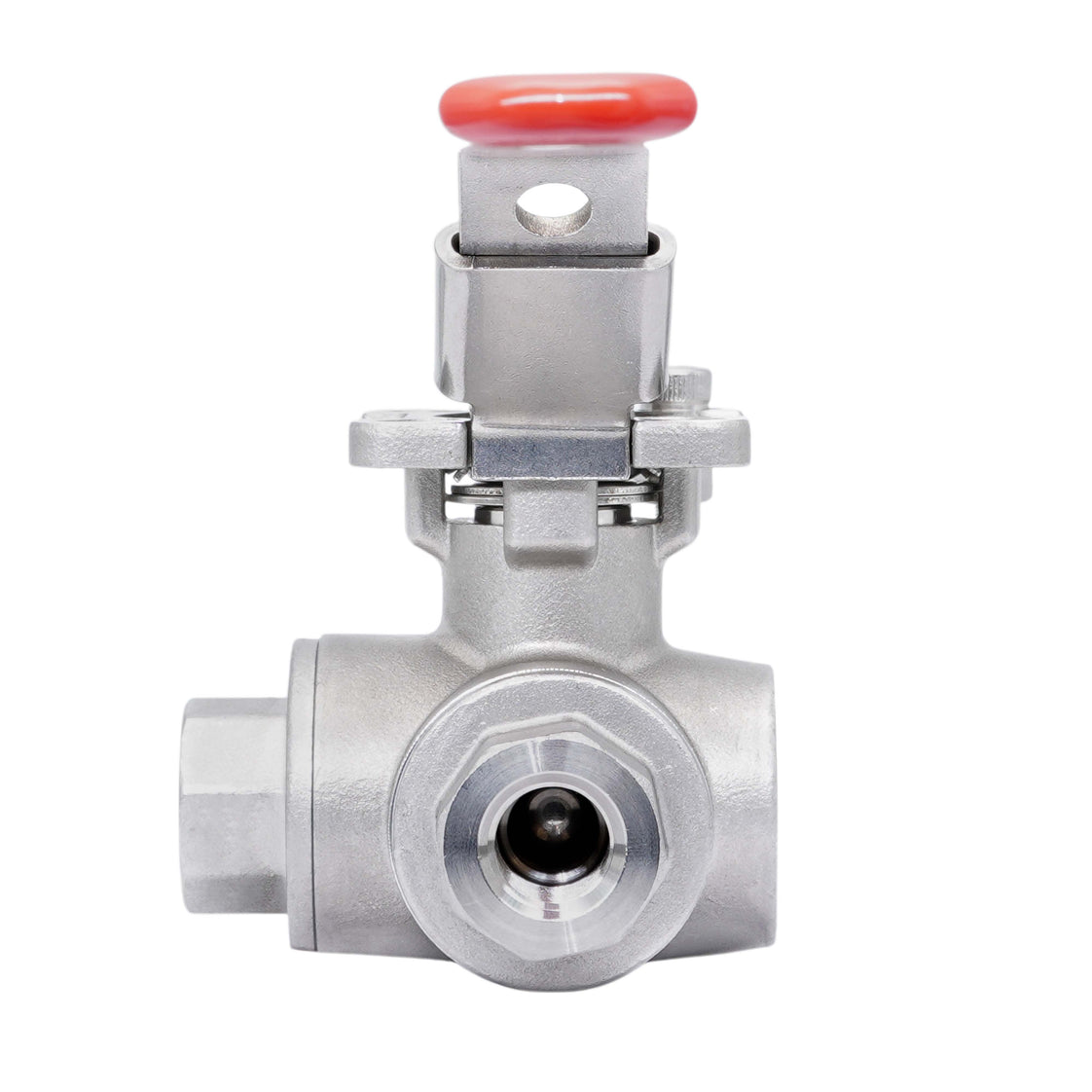

• Vergrendelbare hendel voorkomt ongeoorloofde manipulatie of onbedoelde bediening

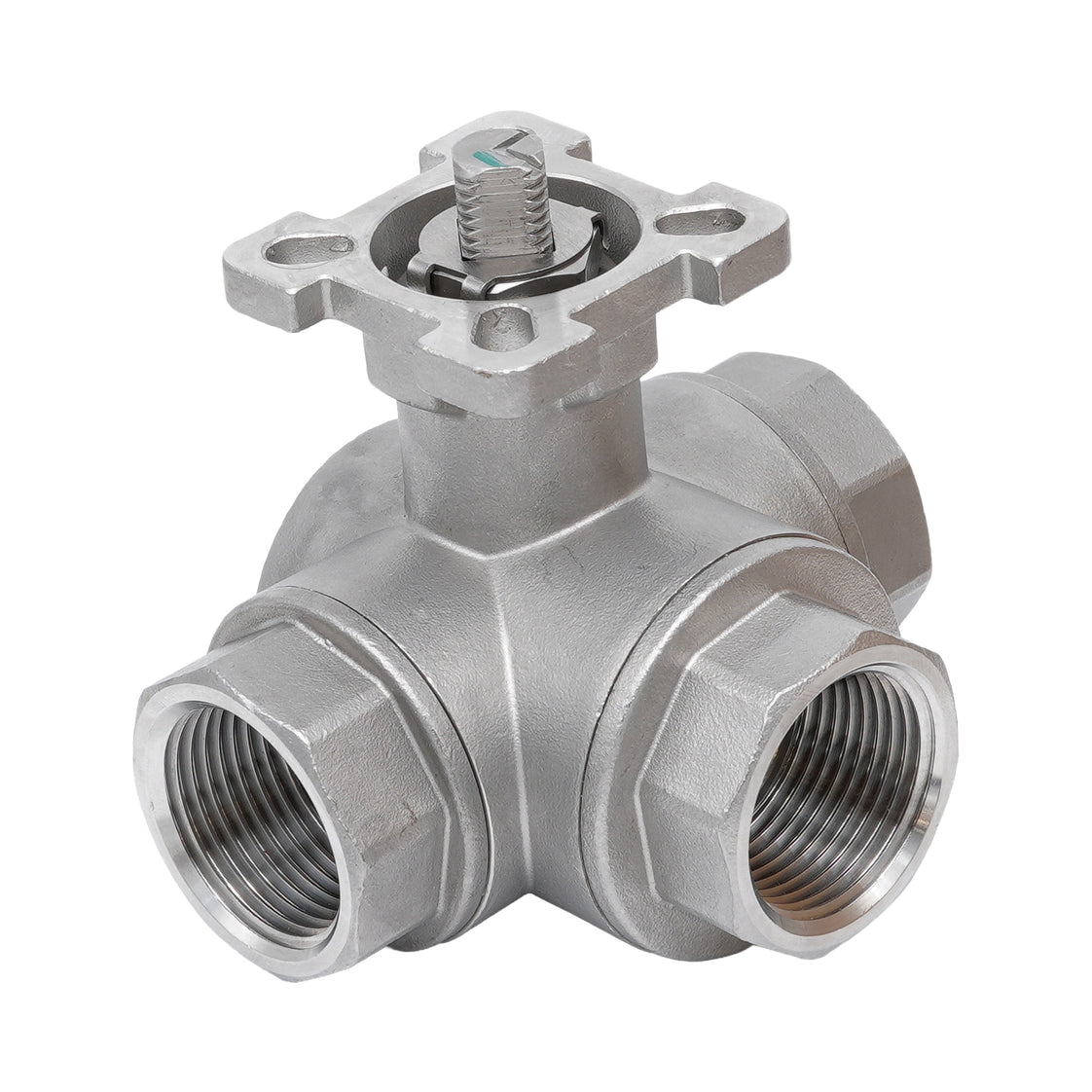

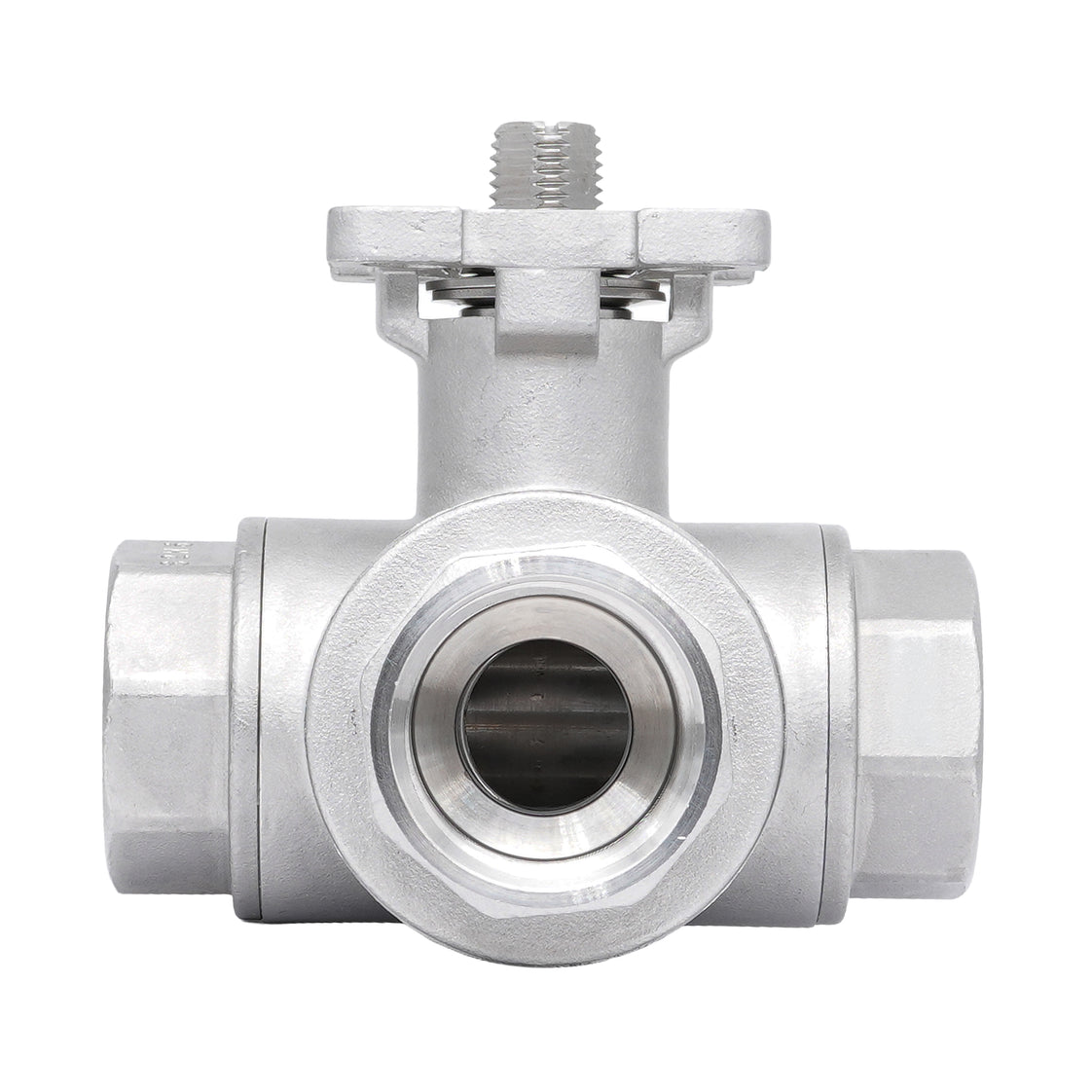

• Geschikt voor elektrische of pneumatische aandrijving dankzij de ISO-top flens F04

Boring en schakelfunctie

De kogel heeft een T-boring. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Afmetingen

d=12.7mm, L=75.7mm, L1=37.3mm, H=75.7mm, H1=9mm, H2=38.2mm, W=114.5mm, S=9mm, P=12mm
