FRL 3-Delig G3/8'' 1400l/min 0.5-10.0bar/7-145psi Semi-Automatisch Polycarbonaat Standaard 2
Let op: Dit product is niet meer verkrijgbaar

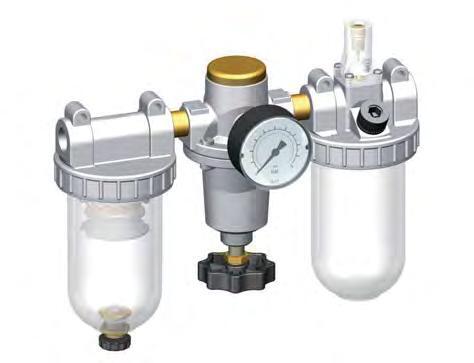

Deze G 3/8 inch pneumatische FRL (Filter, Regelaar, Olievernevelaar) eenheid wordt gebruikt om verontreinigingen groter dan 40 micron uit te filteren en de uitgangsdruk te regelen tussen 0,5 en 10,0 bar (7 tot 145 psi), en de lucht te smeren met olie. De regulator is zelfregulerend. Inclusief een manometer. Het maximale debiet is 1400 l/min (gebruik altijd de debiettabel voor de juiste dimensionering). De halfautomatische aftapkraan gaat open telkens als de perslucht wordt afgesloten. Geschikt voor een maximaal ingangsvermogen van 16,0 bar en temperaturen tussen -10 en 60 °C. De min. stroom voor oliedruppelen is 50 l/min. De oliecapaciteit is 110 cm3. Om de uitgangsdruk in te stellen, trekt u het handwiel omhoog en draait u het.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving

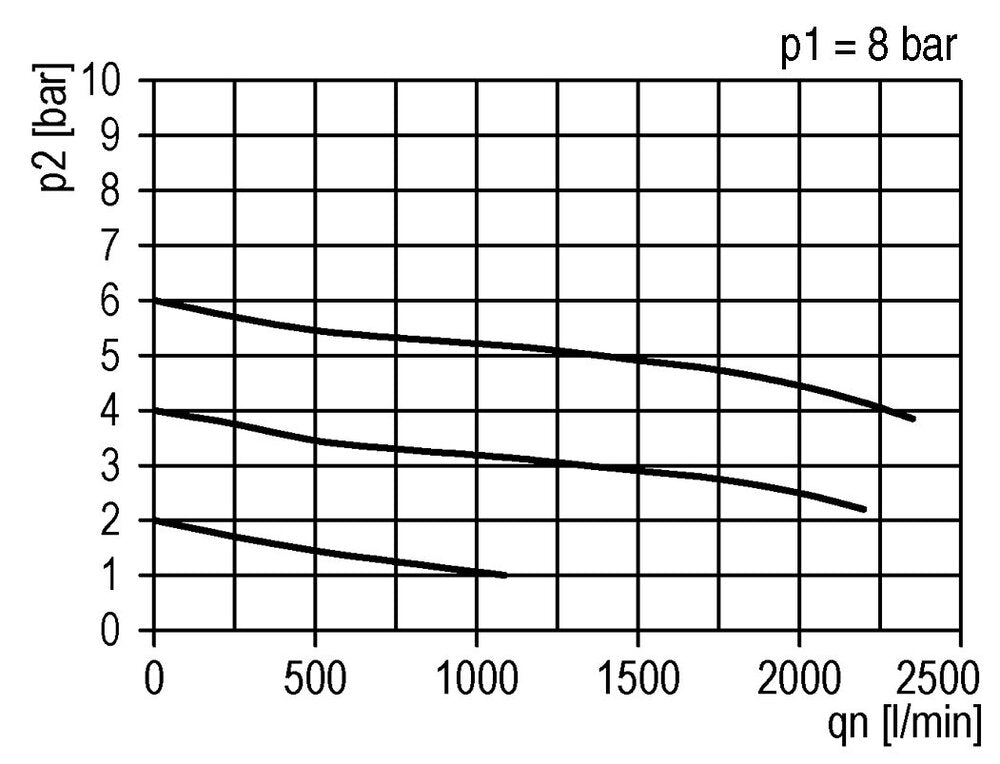

Deze filter, regelaar, olievernevelaar (FRL) combineert drie functies. Het filter verwijdert water, vuil en andere schadelijke deeltjes groter dan 40 micron. De drukregelaar past de druk continu aan tot een stabiel niveau, zelfs wanneer de ingangsdruk varieert. Het niveau kan worden ingesteld tussen 0,5 en 10,0 bar. De olievernevelaar brengt olie in de pneumatische lucht om de interne wrijving van de pneumatische onderdelen te verminderen. De meeste moderne pneumatische apparatuur heeft geen smering nodig; gebruik alleen een smeerapparaat als nageschakelde apparatuur dat vereist. Het aanbevolen type smeerolie is ISO-VG32 turbineolie. Dit model heeft G 3/8 inch poorten. Het maximale debiet bedraagt 1400 l/min. Houd er rekening mee dat het maximale debiet alleen niet voldoende informatie geeft voor een juiste dimensionering. Gebruik de debietcurve om te bepalen of de drukval binnen uw verwachte debietbereik aanvaardbaar is. De debietcurve toont het debiet voor een ingestelde ingangsdruk met meerdere uitgangsdrukken. Voor elke uitgangsdruk is te zien hoe de druk verandert naarmate het debiet toeneemt. Aanbevolen wordt het apparaat te gebruiken in het vlakke bereik van de curve, en niet aan het begin of het einde van de curve. Merk op dat de drukregelaar de uitgangsdruk regelt, niet het debiet. De uitgangsdruk kan worden aangepast door het handwiel omhoog te trekken en te draaien.

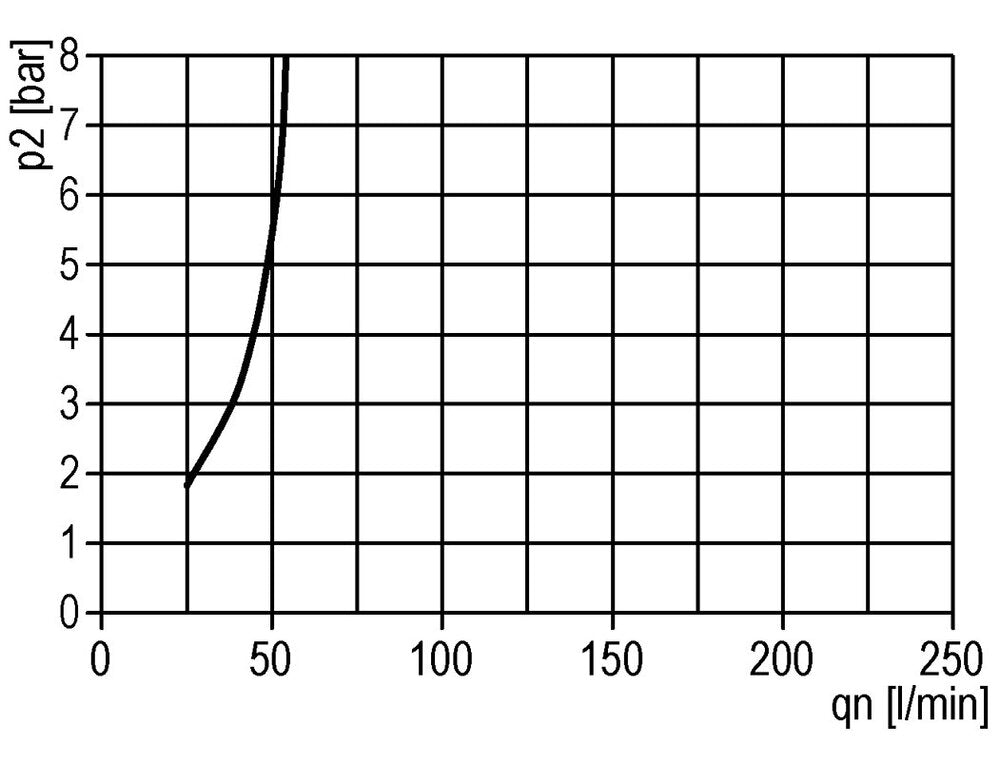

De maximale ingangsdruk bedraagt 16,0 bar en het temperatuurbereik ligt tussen -10 en 60 °C. Het heeft een halfautomatische condensaatafvoer met een afvoercapaciteit van 50 cm3. Semi-automatisch betekent dat hij ontlucht zodra de druk van de luchtlijn afneemt, maar hij kan ook handmatig worden leeggemaakt. Er is een ingebouwde overdrukklep aan de uitlaatzijde wanneer de ingestelde druk wordt overschreden. De olievernevelaar heeft een minimaal debiet van 50 l/min nodig en kan 110 cm3 olie bevatten. De behuizing is gemaakt van gegoten zink en de filter- en smeercontainers zijn gemaakt van polycarbonaat (PC).
Montagebeugels moeten apart worden besteld.
