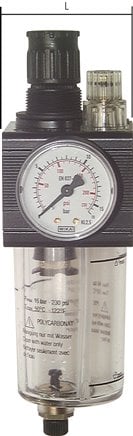

FRL G1/2'' 3400l/min 0,5-16,0bar/7-232psi Combo 2
Let op: Dit product is niet meer verkrijgbaar
Deze G 1/2 inch pneumatische FRL (Filter, Regelaar, Olievernevelaar) eenheid wordt gebruikt om verontreinigingen groter dan 40 micron uit te filteren en de uitgangsdruk te regelen tussen 0,5 en 16,0 bar (7 tot 232 psi), en de lucht te smeren met olie. Inclusief een manometer. Het maximale debiet is 3400 l/min (gebruik altijd de debiettabel voor de juiste dimensionering). Geschikt voor een maximale ingang van 16,0 bar (232 psi) en temperaturen tussen 0 en 50 °C (32 en 122 °F). De min. stroom voor oliedruppelen is l/min. De oliecapaciteit is 150 cm3. Om de uitgangsdruk in te stellen, trekt u het handwiel omhoog en draait u het.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Deze filter, regelaar, olievernevelaar (FRL) combineert drie functies. Het filter verwijdert water, vuil en andere schadelijke deeltjes groter dan 40 micron. De drukregelaar past de druk continu aan tot een stabiel niveau, zelfs wanneer de ingangsdruk varieert. Het niveau kan worden ingesteld tussen 0,5 en 16,0 bar. Het smeertoestel brengt olie in de pneumatische lucht om de interne wrijving van de pneumatische onderdelen te verminderen. De meeste moderne pneumatische apparatuur heeft geen smering nodig; gebruik alleen een smeerapparaat als nageschakelde apparatuur dat vereist. Het aanbevolen type smeerolie is ISO-VG32 turbineolie. Dit model heeft G 1/2 inch poorten. Het maximale debiet is 3400 l/min. Houd er rekening mee dat het maximale debiet alleen niet voldoende informatie geeft voor een juiste dimensionering. Gebruik de debietcurve om te bepalen of de drukval binnen uw verwachte debietbereik aanvaardbaar is. De debietcurve toont het debiet voor een ingestelde ingangsdruk met meerdere uitgangsdrukken. Voor elke uitgangsdruk is te zien hoe de druk verandert naarmate het debiet toeneemt. Aanbevolen wordt het apparaat te gebruiken in het vlakke bereik van de curve, en niet aan het begin of het einde van de curve. Merk op dat de drukregelaar de uitgangsdruk regelt, niet het debiet. De uitgangsdruk kan worden aangepast door het handwiel omhoog te trekken en te draaien.
De maximale ingangsdruk bedraagt 16,0 bar (232 psi) en het temperatuurbereik ligt tussen 0 en 50 °C (32 en 122 °F). Het heeft een automatische (extern gemonteerde afvoerklep) condensaatafvoer met een afvoercapaciteit van 75 cm3. Het smeertoestel heeft een minimaal debiet van l/min nodig en kan 150 cm3 olie bevatten. De behuizing is gemaakt van gegoten zink en de filter- en smeercontainers zijn gemaakt van polycarbonaat (PC).
Montagebeugels moeten apart worden besteld.
