Referentie: V2UPE
Merk: Tameson

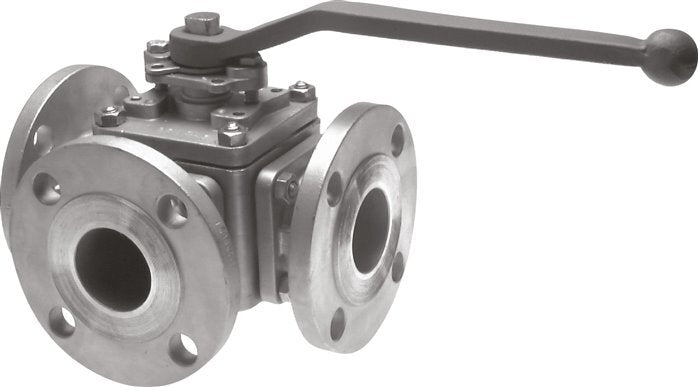

Deze 3-weg T3-poort DN 25 flenskogelkraan is gemaakt van roestvrij staal met Teflon (PTFE) afdichtingen. De klep is geschikt voor heet water en stoom, water, lucht, kooldioxide, verdunde zuren en basen, sterke zuren en basen, olie, brandstof, oplosmiddelen, alcoholen, smeermiddelen, brandbare gassen, zeewater en gedemineraliseerd water tot een maximumdruk van 16 bar. Handbediend en ook geschikt voor elektrische of pneumatische bediening met een ISO 5211 F05 flens. De klep werkt binnen een temperatuurbereik van -20 tot 200 °C.

Bekijk alle
€1851.29
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€1529.99
excl BTW
Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 2 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Klanten waarderen ons 4.81 / 5

1982 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Deze 3-weg T3-kogelkraan met volle doorlaat (25 mm) biedt een betrouwbare aan/uit-stroomregeling. De klep heeft DN 25 PN 16 flenzen. De behuizing van de klep is van roestvrij staal en de kogel is van roestvrij staal 316 (1.4408). De afdichtingen zijn gemaakt van Teflon (PTFE). De klep is geschikt voor heet water en stoom, water, lucht, kooldioxide, verdunde zuren en basen, sterke zuren en basen, olie, brandstof, oplosmiddelen, alcoholen, smeermiddelen, brandbare gassen, zeewater en gedemineraliseerd water tot een maximumdruk van 16 bar. De klep werkt in een temperatuurbereik van -20 tot 200 °C. De poorten overlappen elkaar tijdens het draaien van de kogel. Vermijd het snel openen en sluiten om het systeem te beschermen tegen mogelijke waterslag en verdere schade. De klep heeft een F05 flens volgens de ISO 5211 norm. Hierdoor is de afsluiter geschikt voor elektrische of pneumatische bediening. Controleer altijd of het ontwerp van de montageflens past bij uw aandrijving. Een actuator kan worden gemonteerd met een montageflens volgens ISO 5211 wanneer hij wordt gebruikt in combinatie met een speciale beugel en asadapter.

Voordelen:

  • Onbelemmerde doorstroming dankzij de volledige boring
  • De ISO 5211 flens maakt hem geschikt voor elektrische en pneumatische aandrijvingen en is voorzien van een handgreep voor handmatige bediening.
  • Eenvoudige installatie en onderhoud dankzij de gestandaardiseerde flens DN 25/PN 16
  • Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
  • Drukinlaat mogelijk op alle drie de poorten

Downloads

Flanged ball valve S-45CV
pdf
Download

Specificaties

Aansluitmaat
Kies een verbindingsgrootte die overeenkomt met het systeem waarop het wordt aangesloten. Tip: de inchmaat is niet gelijk aan de werkelijke diameter van de schroefdraad. Gebruik bij twijfel onze schroefdraadtabel.
DN 25
Type aansluiting
Flens
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Roestvrijstaal (RVS)
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
Teflon (PTFE)
Bediening
De manier waarop het ventiel werkt. Bijvoorbeeld via een elektrische actuator, een knijpwiel of een pneumatische actuator.
Grendel
Aanbevolen voor
Indicates the best suited media.
Water en stoom, Water, Lucht, Koolzuur, Verdunde zuren en basen, Sterke zuren en basen, Olie, Brandstof, Oplosmiddelen, Alcohols, Smeermiddel, Brandbare gassen, Zeewater, Gedemineraliseerd water

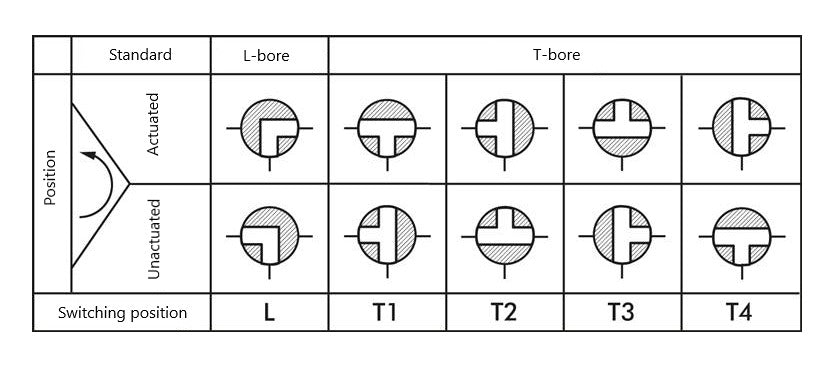

Kogelboring
T3-poort
Kv-waarde [m3/h]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
54
Max. drukverschil bij 20 °C (bar)
Maximum pressure difference between output and input at room temperature.
16
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
-20
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
200
Klepdoorlaat (mm)
Specifies the internal diameter of the valve, which directly affects its flow capacity.
25
ISO 5211 Type flens
Standaard flensontwerp om een actuator te monteren, de maat wordt uitgedrukt in F-xx. Niet elke klep geschikt is om rechtstreeks een actuator te monteren, soms is een adapter nodig.
Flens F05
Drukklasse
PN 16
Drukklasse flens
PN 16
Medisch schoon
Nee
Volle doorlaat
Ja
Materiaal kogelafdichting
Teflon (PTFE)
Materiaal kogel
RVS 316 (1.4408)
