Flenskogelkraan 2-weg DN80 PN16 RVS 3-delig

Flenskogelkraan 2-weg DN80 PN16 RVS 3-delig
Flenskogelkraan 2-weg DN80 PN16 RVS 3-delig
Flenskogelkraan 2-weg DN80 PN16 RVS 3-delig
Flenskogelkraan 2-weg DN80 PN16 RVS 3-delig
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: V2UMU
Merk: Tameson

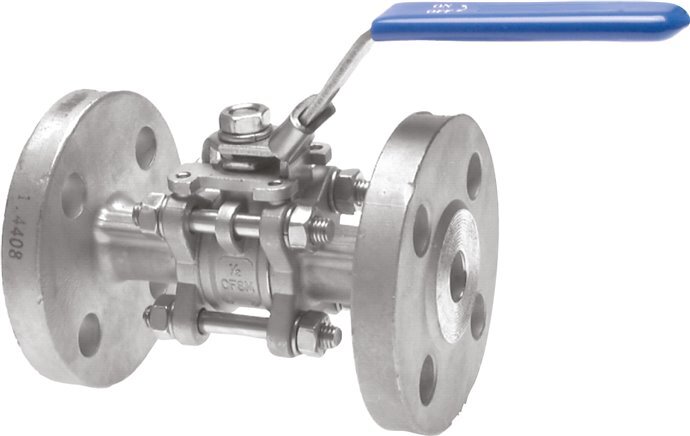

Deze 2-weg, 3-delige DN 80 kogelkraan met flens is gemaakt van roestvrij staal met Teflon (PTFE) afdichtingen. Gestandaardiseerde lengte van 310 mm volgens DIN 3202-F1 (EN 558-1 Rij 1). De klep is geschikt voor heet water en stoom, water, lucht, kooldioxide, verdunde zuren en basen, sterke zuren en basen, olie, brandstof, oplosmiddelen, alcoholen, smeermiddel, brandbare gassen, zeewater en gedemineraliseerd water tot een maximale druk van 16 bar en vacuüm (max. -0,9 bar). De klep kan worden uitgerust met een actuator met de ISO 5211 F07 flens, maar daarvoor zijn een aparte adapter en montagebeugel nodig, die niet worden meegeleverd. De klep werkt binnen een temperatuurbereik van -20 tot 200 °C.

Bekijk alle
€1948.09
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€1609.99
excl BTW
Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 2 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Klanten waarderen ons 4.81 / 5

1982 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Deze 2-weg, 3-delige DN 80 kogelkraan met flens is gemaakt van roestvrij staal met Teflon (PTFE) afdichtingen. Gestandaardiseerde lengte van 310 mm volgens DIN 3202-F1 (EN 558-1 Rij 1). De klep is geschikt voor heet water en stoom, water, lucht, kooldioxide, verdunde zuren en basen, sterke zuren en basen, olie, brandstof, oplosmiddelen, alcoholen, smeermiddel, brandbare gassen, zeewater en gedemineraliseerd water tot een maximale druk van 16 bar en vacuüm (max. -0,9 bar). De klep kan worden uitgerust met een actuator met de ISO 5211 F07 flens, maar daarvoor zijn een aparte adapter en montagebeugel nodig, die niet worden meegeleverd. De klep werkt binnen een temperatuurbereik van -20 tot 200 °C. Een actuator kan worden gemonteerd met een montageflens volgens ISO 5211 wanneer hij wordt gebruikt in combinatie met een speciale beugel en asadapter.

Voordelen:

  • Gestandaardiseerde inbouwlengte van 310 mm volgens DIN 3202-F1
  • Onbelemmerde doorstroming dankzij de volledige boring
  • Eenvoudige inspectie en onderhoud dankzij het driedelige ontwerp
  • Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
  • Geschikt voor vacuüm
  • Eenvoudige installatie en onderhoud dankzij de gestandaardiseerde flens DN 80/PN 16

Downloads

Flanged ball valve S-45CV
pdf
Download

Specificaties

Aansluitmaat
Kies een verbindingsgrootte die overeenkomt met het systeem waarop het wordt aangesloten. Tip: de inchmaat is niet gelijk aan de werkelijke diameter van de schroefdraad. Gebruik bij twijfel onze schroefdraadtabel.
DN 80
Type aansluiting
Flens
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Roestvrijstaal (RVS)
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
Teflon (PTFE)
Max. drukverschil bij 20 °C (bar)
16
Bediening
De manier waarop het ventiel werkt. Bijvoorbeeld via een elektrische actuator, een knijpwiel of een pneumatische actuator.
Grendel
Aanbevolen voor
Water en stoom, Water, Lucht, Koolzuur, Verdunde zuren en basen, Sterke zuren en basen, Olie, Brandstof, Oplosmiddelen, Alcohols, Smeermiddel, Brandbare gassen, Zeewater, Gedemineraliseerd water
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
-20
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
200
Vacuüm (bar)
Geschikt voor vacuüm.
-0.9
Klepdoorlaat (mm)
80
Kv-waarde [m3/h]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
905
Standaard
Voldoen aan de eisen van een ISO- of DIN-norm
DIN 3202-F1 (EN 558-1 rij 1 (lengte))
Kogelklep functie
Voor vacuüm
Materiaalsoort
De materiaalkwaliteit geeft meer gedetailleerde informatie over het materiaal van de behuizing. Kies een materiaal voor de behuizing dat niet corrodeert door de media en de omgeving.
RVS 316 (1.4408)
Constructie behuizing
3-delig
ISO 5211 Type flens
Standaard flensontwerp om een actuator te monteren, de maat wordt uitgedrukt in F-xx. Niet elke klep geschikt is om rechtstreeks een actuator te monteren, soms is een adapter nodig.
Flens F07
Uitvoering
Recht
Kogelafdichting
Teflon (PTFE)
Materiaal kogel
Specificeert het materiaal van de kogel in de klep, wat de duurzaamheid en compatibiliteit met bepaalde vloeistoffen kan beïnvloeden.
Roestvrijstaal (RVS)

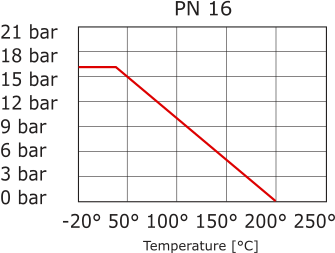

Drukklasse
PN 16
Drukklasse flens
PN 16
Volle doorlaat
Ja
Materiaal van de houder
RVS 304 (1.4301)
