CIL-63mm Flens Staal ISO-15552 MCQV/MCQI2

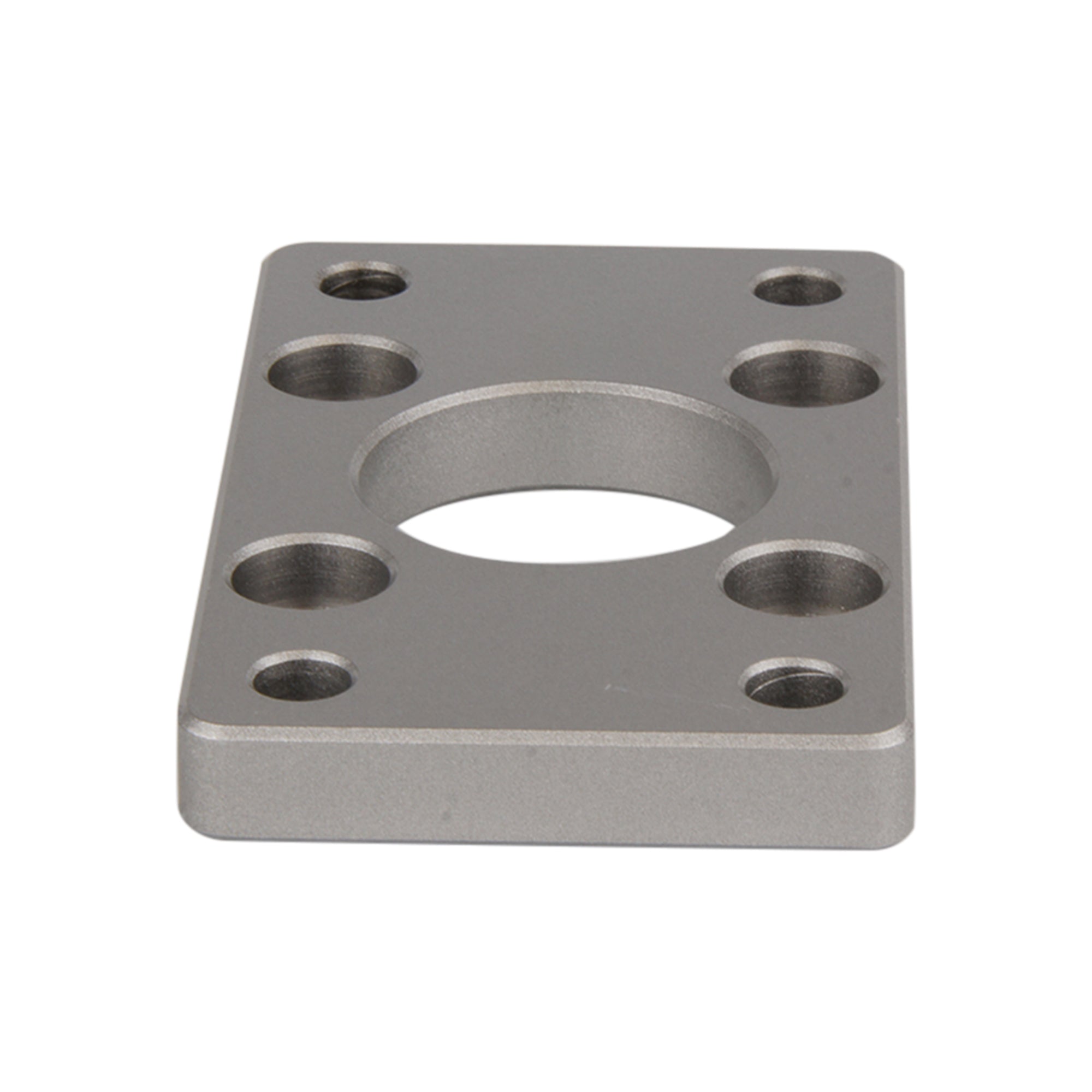

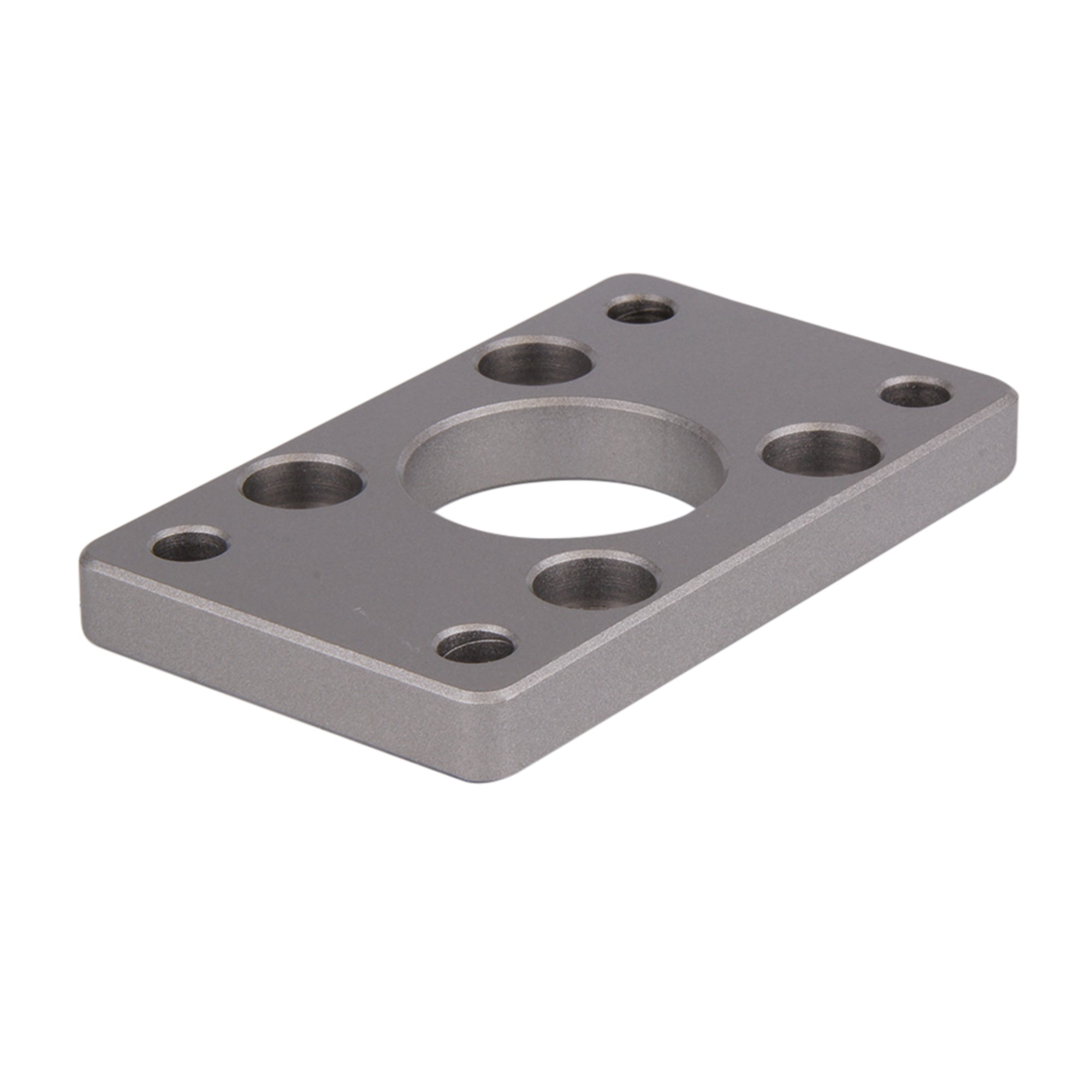

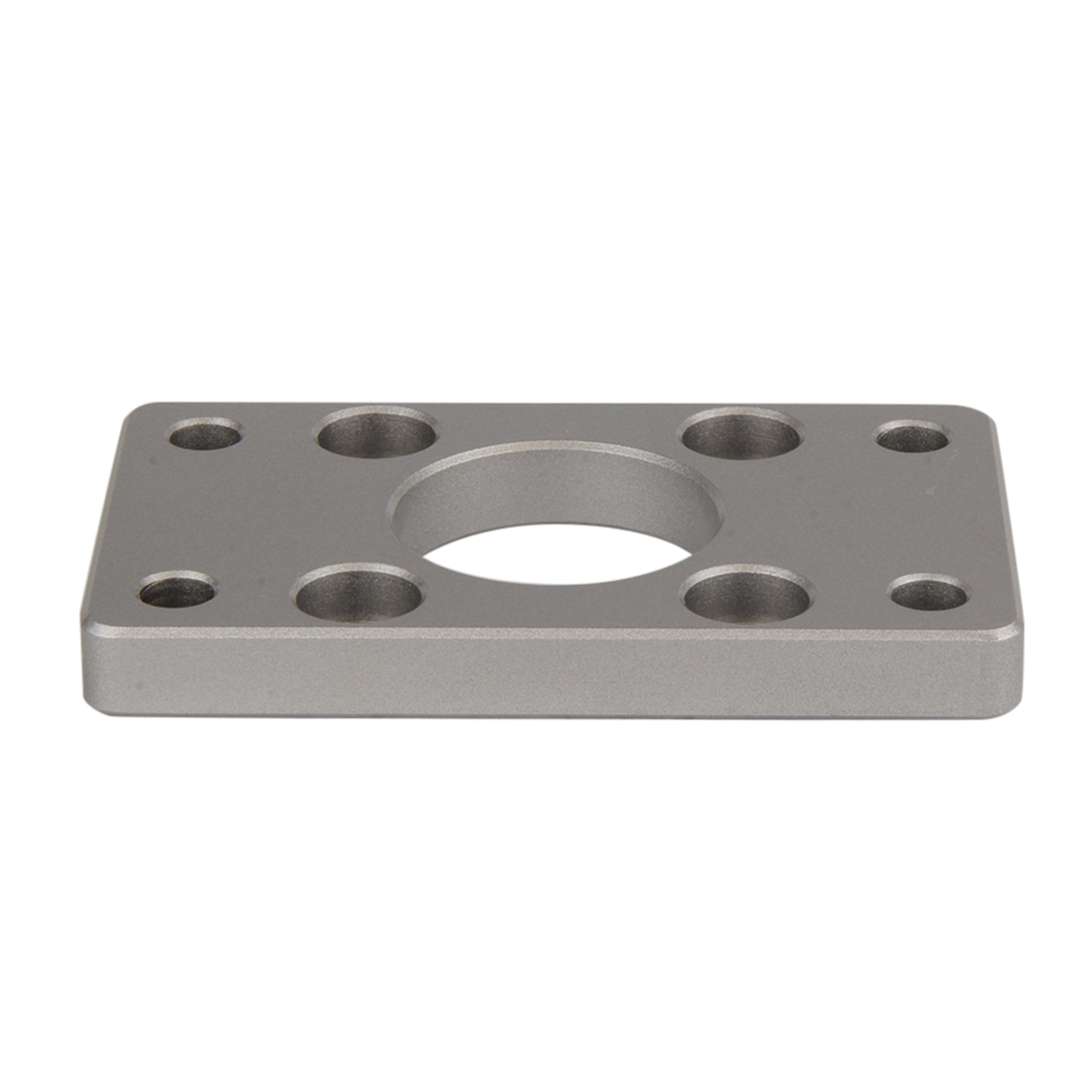

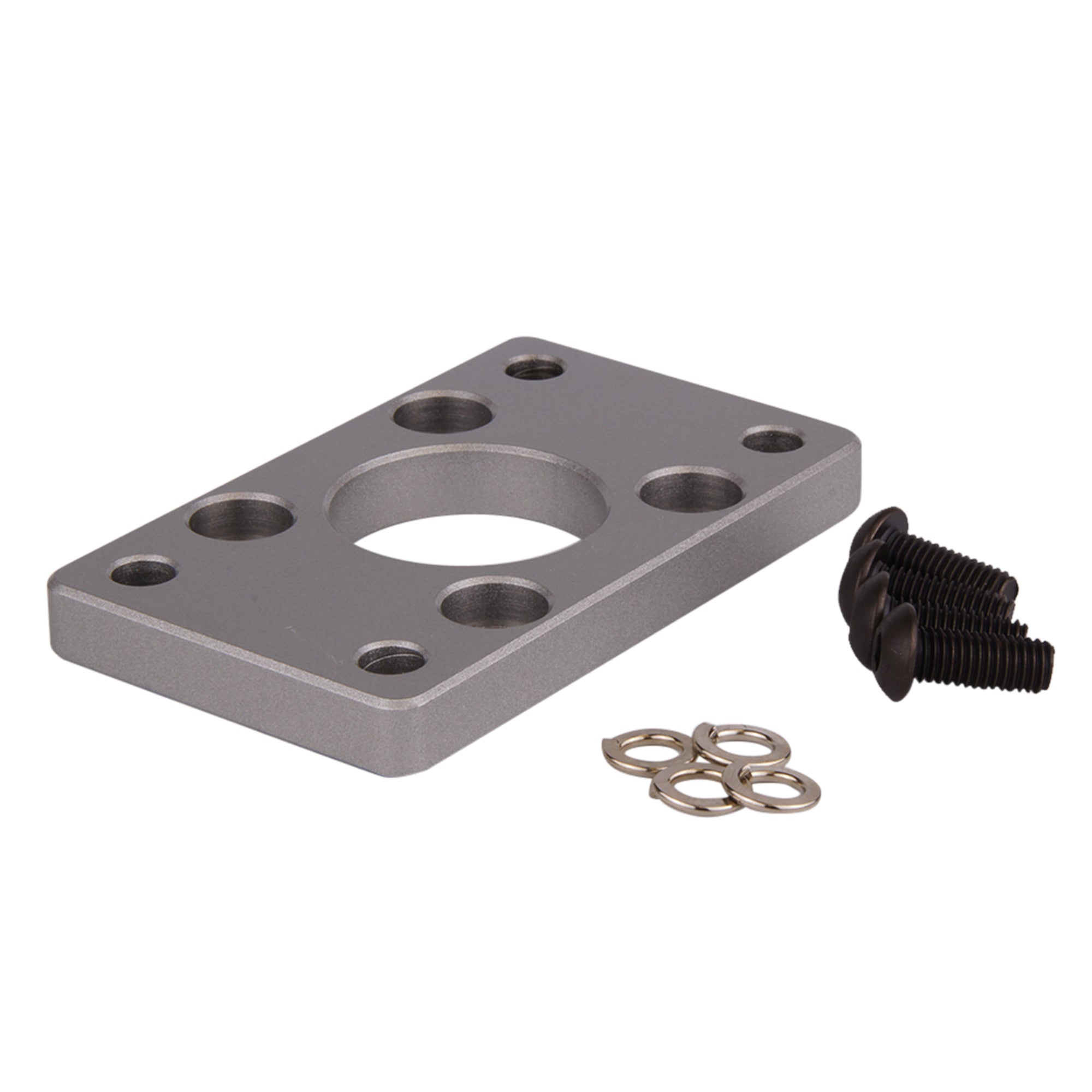

Deze stalen afsluitflens is ontworpen voor vaste montage van 15552 & 21287 pneumatische cilinders met een diameter van 63 mm. De flenzen aan het uiteinde maken een gemakkelijke montage/demontage mogelijk en hebben een goede middellijnkrachtoverbrenging. Flenzen worden gemonteerd aan de achterkant (duwende toepassingen), voorkant (trekkende toepassing), of er worden twee flenzen gebruikt (duwende en trekkende).
- Normale prijs
- €25.46
- Normale prijs
- €21.04
Beschrijving
Deze stalen afsluitflens is ontworpen voor vaste montage van 15552 & 21287 pneumatische cilinders met een diameter van 63 mm. Als uw cilinder niet aan de ISO-norm voldoet, moet u ervoor zorgen dat de flens goed op het cilinderdeksel kan worden gemonteerd. Dopflenzen zorgen voor eenvoudige montage/demontage, hebben een goede middellijnkrachtoverbrenging, hebben weinig tolerantie voor montagefouten, maar de locatie van de flens is belangrijk om buigspanningen te minimaliseren. Flenzen worden gemonteerd aan de achterkant (duwtoepassingen), voorkant (trektoepassingen) of er worden twee flenzen gebruikt (toepassingen die beide doen). Deze montageplaat heeft vier gaten om aan de cilinder te bouten en vier gaten daarbuiten om aan het montageoppervlak te bevestigen.
Voordelen:
- Veilige vaste montage
- Eenvoudige montage/demontage
- Heeft een goede middellijn krachtoverbrenging
Nadelen:
- Omdat de cilinder stijf gemonteerd is, heeft de bevestiging aan de zijkant van de zuigerstang weinig tolerantie voor uitlijnfouten.
FAC-serie
De Mindman MCQV & MCQI2 montagetoebehoren voor het cap-end bestaan uit flenzen, voetbevestigingen, en gaffels. Deze reeks maakt vaste montage mogelijk (flens- en voetbevestiging) en de mogelijkheid van vaste scharnierbevestiging (binnendraad, buitendraad of buitendraad haakse gaffel). Ze worden gemakkelijk bevestigd aan ISO 15552 of 21287 (32-100 mm) met vier bouten. De gaffels worden altijd aan de achterzijde van de cilinder gemonteerd, de voetbevestigingen moeten zowel aan de voor- als aan de achterzijde worden gemonteerd (hetzelfde onderdeel) en de flens kan aan de achterzijde, voorzijde of beide worden gemonteerd. De benodigde pennen voor de spleetogen zijn ook in deze serie verkrijgbaar.
