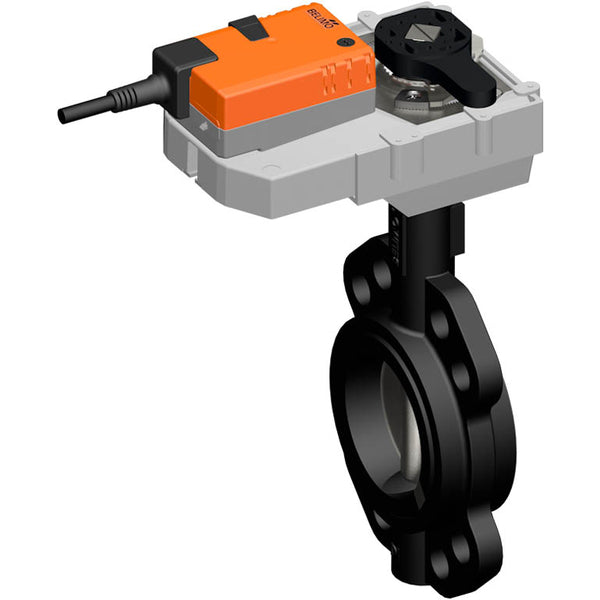

Belimo Vlinderklep DN80/PN16 Wafer 24VAC/DC GGG40 EPDM IP40 ISO 5211 90s 40Nm D680N/VGR24A-LP1-5

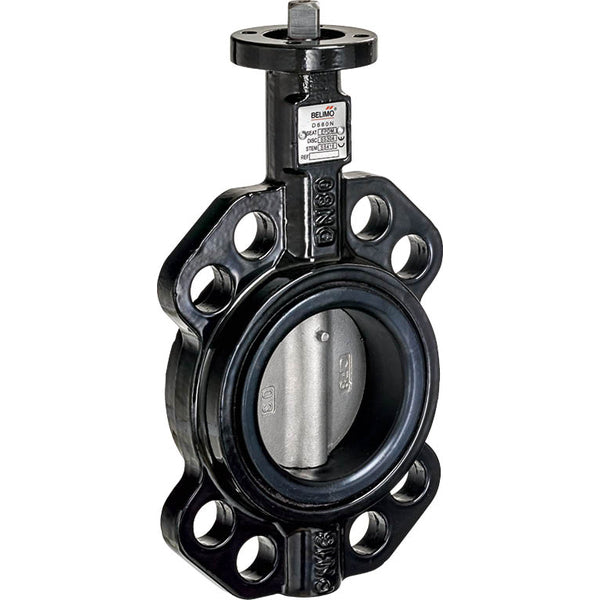

Deze vlinderklep wordt aangeboden in combinatie met een elektrische aandrijving. De actuator kan de klep van 0-90 graden draaien in een tijd van 90 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 80 en is geschikt voor maximaal 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad IP40 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator is voorzien van BACnet IP/Modbus TCP-besturing, wat veelzijdige communicatie en interoperabiliteit met andere systemen mogelijk maakt voor gestroomlijnde besturings- en bewakingsmogelijkheden. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

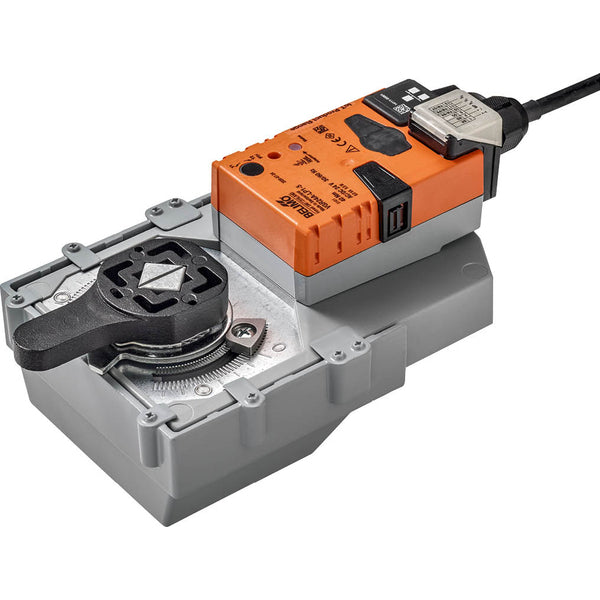

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. Je kunt de aanpassing handmatig activeren door op de knop "Adaptation" te drukken. Beide mechanische eindaanslagen worden gedetecteerd tijdens de aanpassing (hele instelbereik). De actuator beweegt dan naar de positie die is gedefinieerd door het besturingssignaal. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator wordt bestuurd via de Cloud, BACnet IP of Modbus TCP en beweegt naar de positie die is gedefinieerd door het besturingssignaal. Via dezelfde interfaces kunnen verschillende gegevenspunten worden geschreven en gelezen. In de hybride modus ontvangt de actuator zijn analoge besturingssignaal van de hogere regelaar en beweegt hij naar de gedefinieerde positie. Verschillende gegevenspunten kunnen worden gelezen en geschreven (behalve het besturingssignaal) via de Cloud, BACnet IP of Modbus TCP. De draaihoek kan worden aangepast met mechanische eindaanslagen. De opgenomen gegevens (geïntegreerde gegevensregistratie gedurende 13 maanden) kunnen worden gebruikt voor analytische doeleinden. CSV-bestanden kunnen worden gedownload via een webbrowser.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (90 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Geschikt voor viskeuze media
