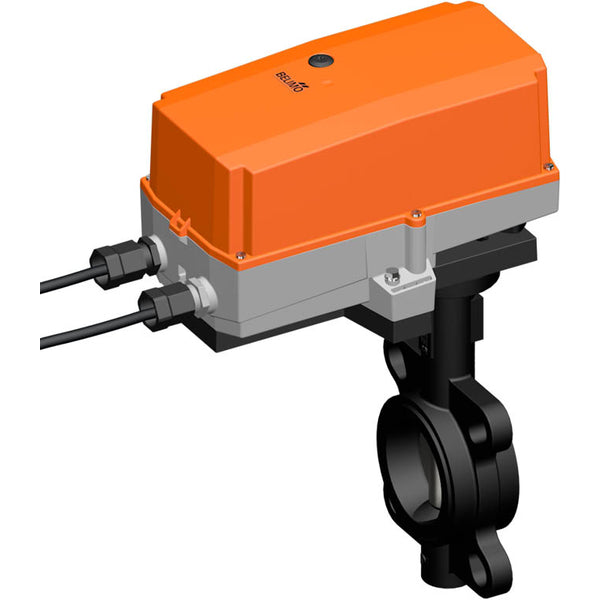

Elektrische vlinderklep DN50/PN16 24V AC/DC Twee/driepunts wafer GGG40 EPDM IP67 ISO 5211 Belimo
Deze vlinderklep GGG40 wordt aangeboden in combinatie met een tweepunts/driepunts elektrische aandrijving. Actuator vereist 24 V AC/DC om te werken. De vlinderklep heeft een nominale diameter van 52 mm, is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F) en een maximale druk van 16 bar (232 psi). Gemakkelijk aan te sluiten op uw leidingwerk met een wafer type flens. De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F).
- Normale prijs
- €838.51
- Normale prijs
- €692.98
Beschrijving

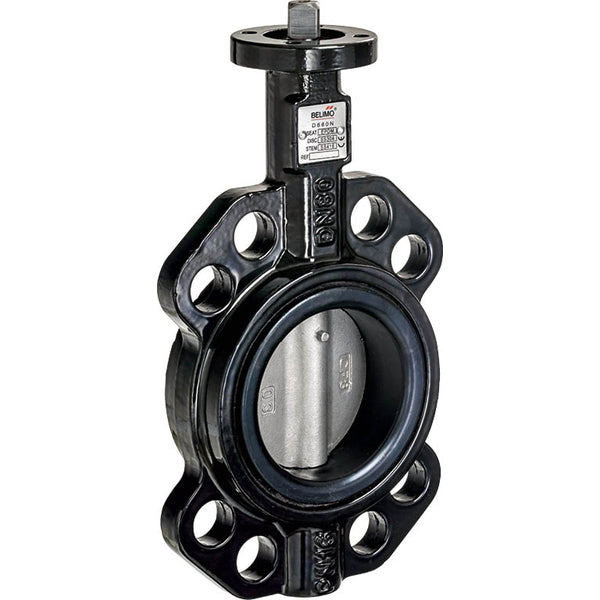

Deze vlinderklep wordt aangeboden in combinatie met een tweepunts/driepunts elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 90 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 50 en is geschikt voor maximaal 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator heeft tweepunts-/driepuntsbediening. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

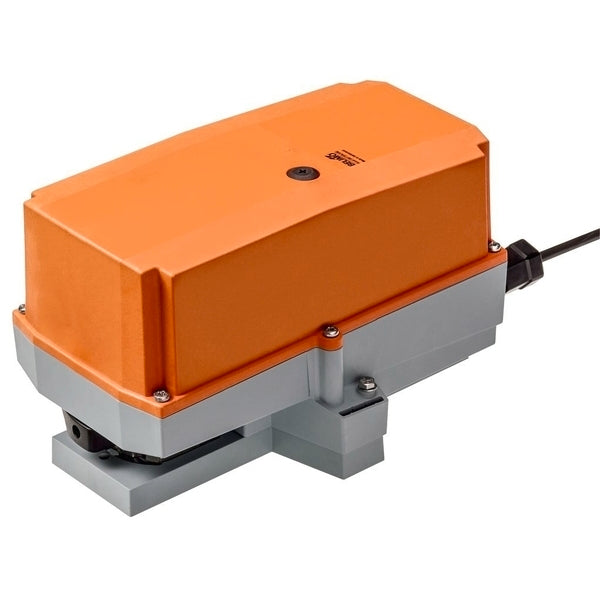

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De draaihoek kan worden aangepast met mechanische eindaanslagen. De actuator is bijzonder geschikt voor veeleisende omgevingen zoals houtdrogen, veeteelt, voedselverwerking, landbouw, overdekte zwembaden/badhuizen, ventilatieruimten op daken en algemene buitentoepassingen. De actuator heeft verschillende tests doorstaan, waaronder de schadelijke-gastest EN 60068-2-60, zoutneveltest EN 60068-2-52, ammoniaktest DIN 50916-2, klimaattest IEC60068-2-30, desinfecterende (dieren)test en UV-test (zonnestraling op grondniveau) EN 60068-2-5, EN 60068-2-63. Het deksel van de behuizing moet worden verwijderd voor handmatige bediening.
Voordelen:
- Geen risico op waterslag door langzaam sluiten (90 s)
- De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
- Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
- Geschikt voor viskeuze media
