Belimo Vlinderklep DN450/PN16 Wafer 120-240VAC/DC Modulerend GGG40 EPDM IP67 ISO 5211 MFT Terminals 55s 1500Nm D6450N/SY8-230A-MF-T

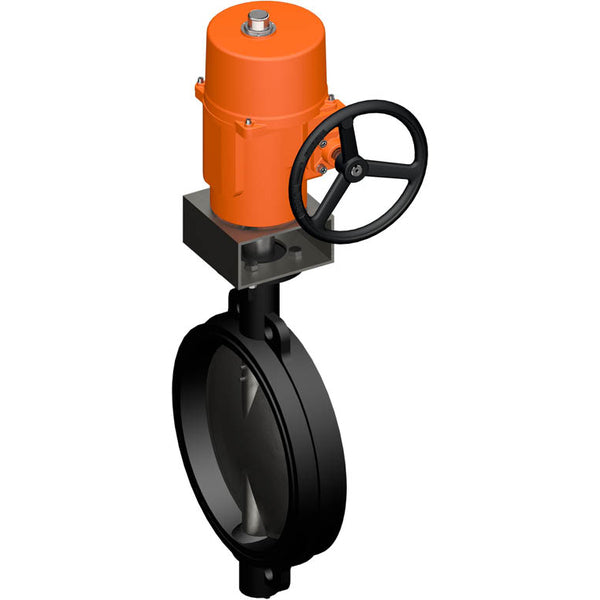

Deze vlinderklep wordt aangeboden in combinatie met een modulerende elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 55 seconden en heeft een voedingsspanning van 120-240 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 450 en is geschikt voor maximaal 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 65 °C (-22 en 149 °F). De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

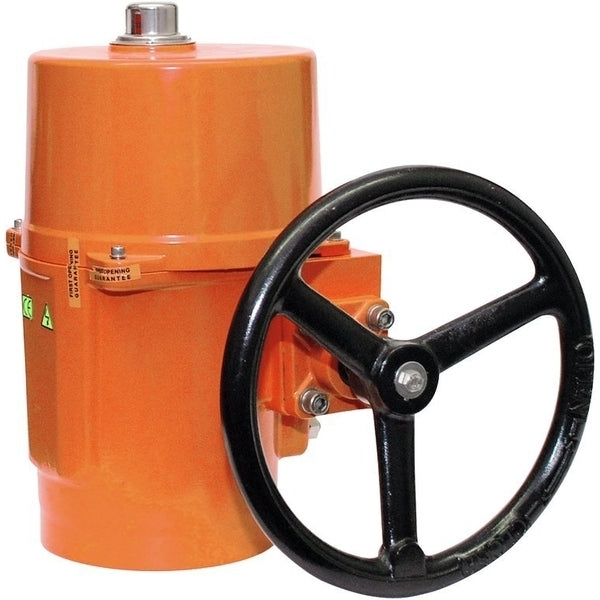

Mechanische eindaanslagen begrenzen de actuator tussen -2 ° en 92 °. De interne eindschakelaars verstoren de voedingsspanning van de motor. Bovendien biedt een motorthermostaat bescherming tegen overbelasting en onderbreekt hij de voedingsspanning als de actuator buiten de gespecificeerde temperaturen werkt. Een intern verwarmingselement voorkomt condensvorming. De geïntegreerde hulpschakelaars hebben een goud/zilver coating die integratie mogelijk maakt in circuits met ofwel lage stromen (mA-bereik) of grotere stromen (A-bereik) volgens de specificaties in het gegevensblad. Als er echter eenmaal grotere stromen zijn toegepast, al is het maar één keer, kunnen de contacten niet meer worden gebruikt in het milliampèrebereik. Het handwiel kan de vlinderklep sluiten (rechtsom draaien) en openen (linksom draaien). Het handwiel blijft stilstaan terwijl de motor draait. De actuator is verbonden met een standaard stuursignaal en beweegt naar de positie die door het stuursignaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (55 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V
• Geschikt voor viskeuze media
