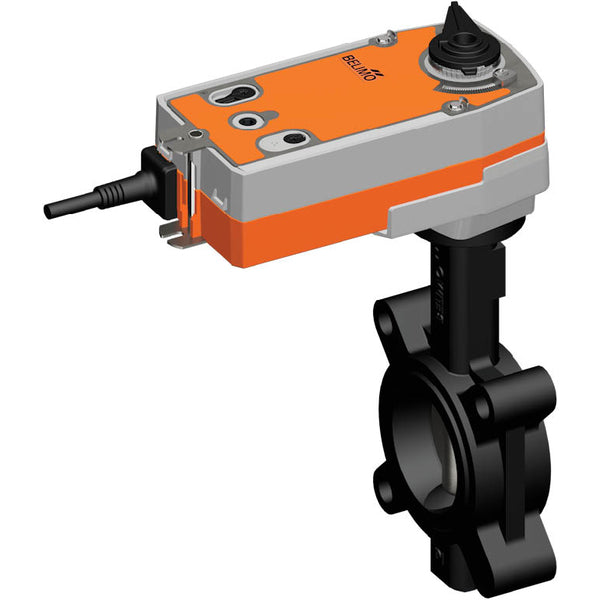

Elektrische vlinderklep DN40/PN16 24V AC/DC Open/Dicht Fail-Safe Lug GGG40 EPDM IP54 ISO 5211 Belimo
Deze GGG40 vlinderklep wordt aangeboden in combinatie met een open/dicht elektrische actuator. De actuator is uitgerust met een fail-safe functie die zorgt voor een veilige werking in geval van een stroomstoring. Actuator vereist 24 V AC/DC om te werken. De vlinderklep heeft een nominale diameter van 42 mm, is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F) en een maximale druk van 16 bar (232 psi). Gemakkelijk aan te sluiten op uw leidingen met een flens. De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F).
- Normale prijs
- €832.46
- Normale prijs
- €687.98
Beschrijving

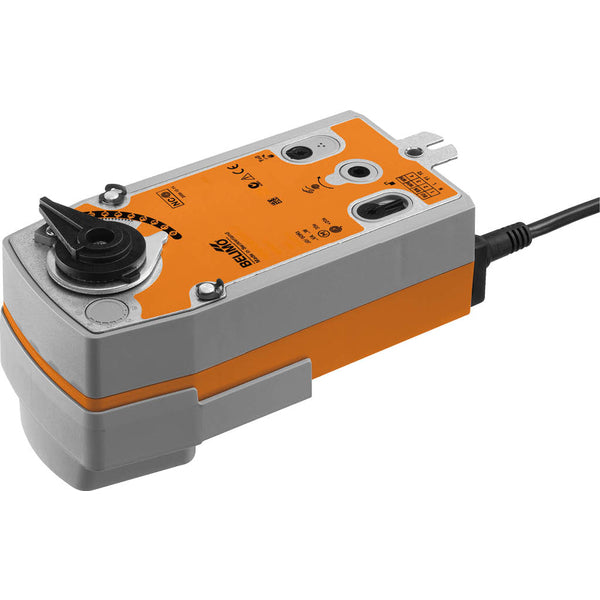

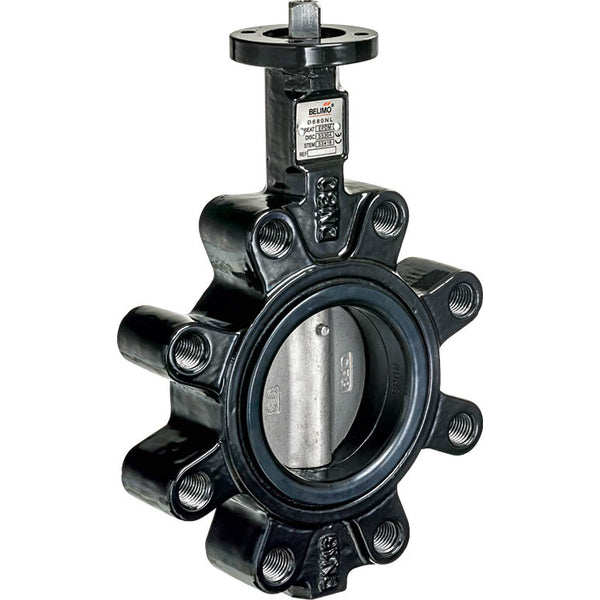

Deze vlinderklep wordt aangeboden in combinatie met een open/dicht faalveilige (NO) elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 75 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens voor aansluiting op het leidingwerk, een nominale diameter van DN 40 en is geschikt voor niet-gevaarlijke vloeistoffen tot 16 bar (232 psi). Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking wordt de klep automatisch naar de veilige stand (NO) gestuurd met behulp van opgeslagen elektrische energie.
De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De klep kan handmatig worden bediend en in elke stand worden vastgezet met een handslinger. Ontgrendelen kan handmatig of automatisch door de bedrijfsspanning toe te passen. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator wordt aangesloten met een standaard 0-10 V besturingssignaal. De actuator beweegt de klep naar de werkstand terwijl hij ook de retourveer aanspant. De klep keert door veerkracht terug naar de veilige stand wanneer de voedingsspanning wordt onderbroken. De draaihoek kan worden aangepast met mechanische eindaanslagen.
Voordelen:
- Geen risico op waterslag door langzaam sluiten (75 s)
- De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
- Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
- De actuator is uitgerust met een fail-safe functie die zorgt voor een veilige werking in geval van een stroomstoring
- Geschikt voor viskeuze media
