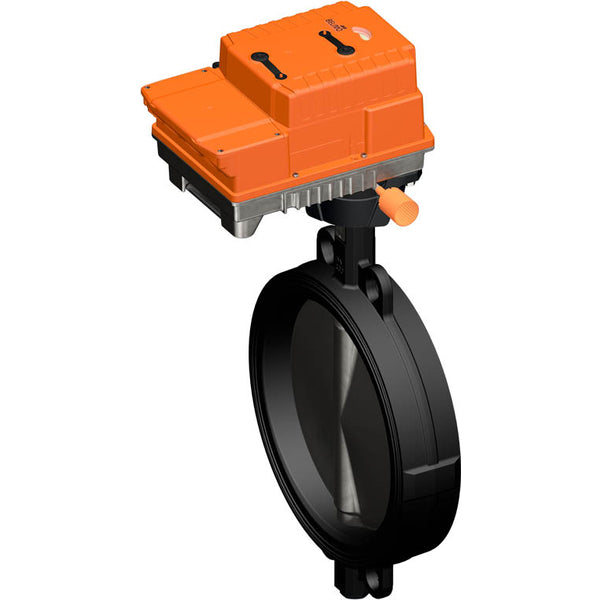

Elektrische vlinderklep DN250/PN16 24V AC/DC modulerende wafer GGG40 EPDM IP67 ISO 5211 Belimo

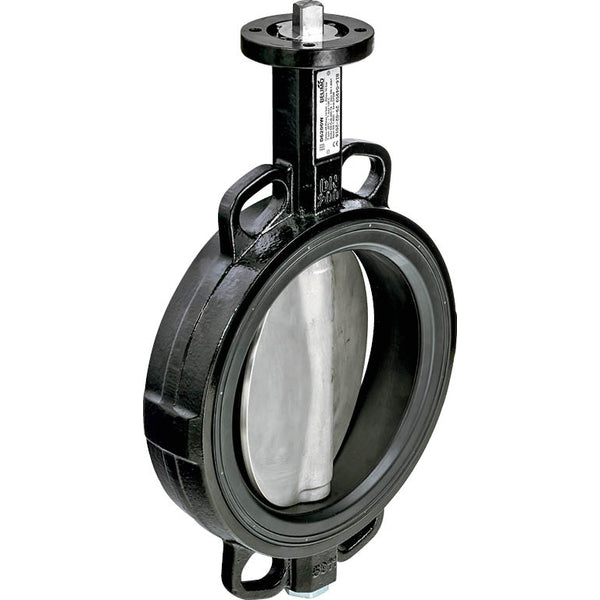

Deze vlinderklep wordt aangeboden in combinatie met een modulerende elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 35 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 250 en is geschikt voor maximaal 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator heeft een open/dicht 3-punts regeling, ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V, wat zorgt voor een nauwkeurige en responsieve regeling in diverse toepassingen. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

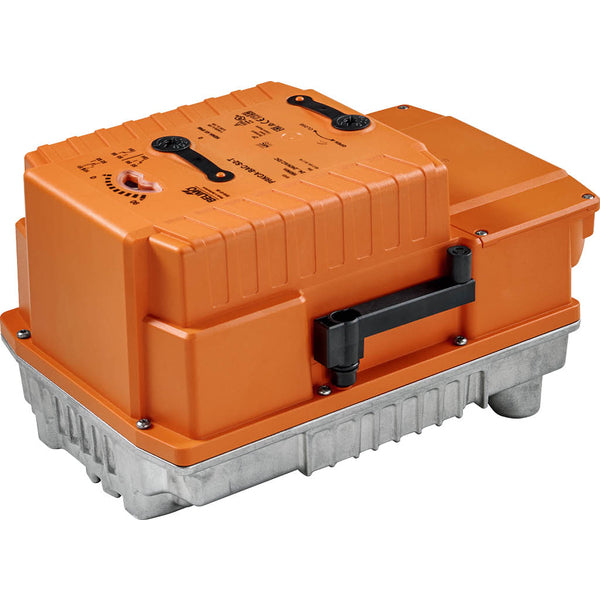

Een intern verwarmingselement voorkomt condensatie. De ingebouwde verwarming schakelt automatisch aan en uit dankzij de geïntegreerde temperatuur- en vochtigheidssensor. De klep kan handmatig worden bediend met een handslinger. Handmatige ontgrendeling gebeurt door de handslinger te verwijderen. De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Voor conventionele regeling met een analoog regelsignaal kan BACnet of Modbus worden gebruikt voor communicatieve positieterugkoppeling. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid. De fabrieksinstellingen zijn geschikt voor de meest voorkomende toepassingen. Parametrisering via Near Field Communication (NFC) vereist de Belimo Assistant App, die de inbedrijfstelling vereenvoudigt en verschillende diagnosemogelijkheden biedt. De ZTH EU servicetool biedt een reeks diagnose- en instelmogelijkheden. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. De gewenste veiligheidspositie (0-100%) kan worden ingesteld met de "Belimo Assistant App" of ZTH EU. De instelling heeft altijd betrekking op het aangepaste rotatiehoekbereik. Bij een stroomstoring gaat de actuator naar de geselecteerde veiligheidspositie. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (35 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 0-10 V/2-10 V/4-20 mA.
• Geschikt voor viskeuze media
