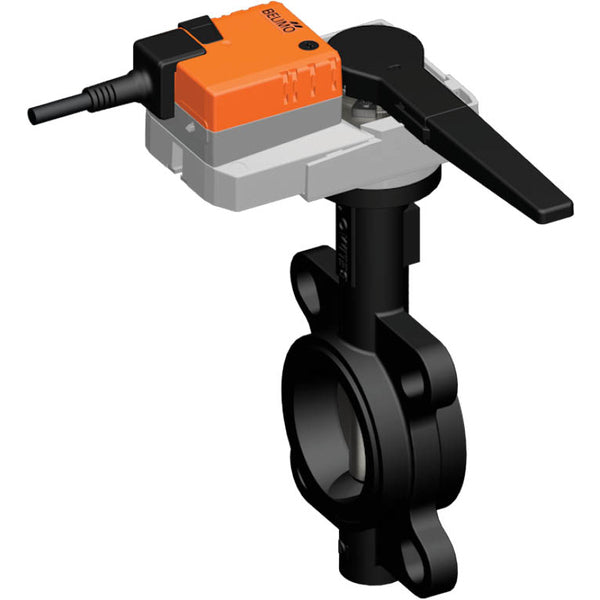

Belimo Vlinderklep DN25/PN16 24VAC/DC Modulerend Wafer GGG40 EPDM IP54 ISO 5211 BACnet/Modbus/MP-Bus 90s 20Nm D625N/SR24A-MOD-5

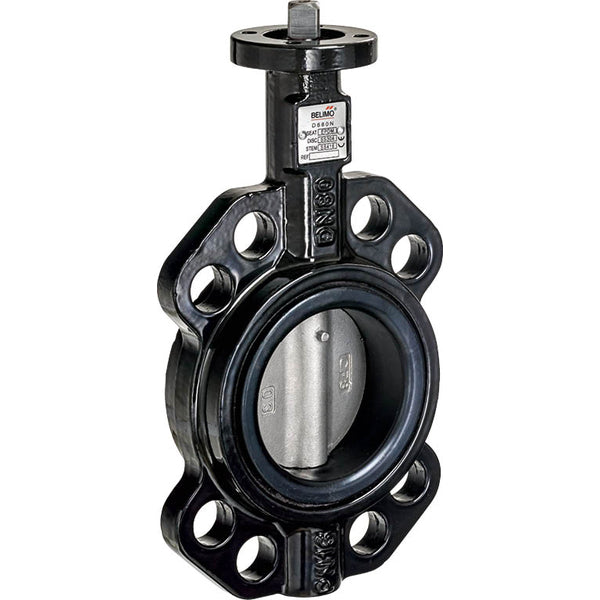

Deze Belimo vlinderklep wordt aangeboden in combinatie met een modulerende elektrische actuator. De actuator kan de klep in 90 seconden van 0-90 graden draaien en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de kleppositie duidelijk te kunnen zien. De vlinderklep heeft een wafer type flens om deze aan het leidingwerk te koppelen, een nominale diameter van DN 25 en is geschikt tot 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op dat de maximale druk kan afwijken op basis van het soort medium, dus controleer de datasheet zorgvuldig. De vlinderklep heeft een behuizing van gietijzer GGG 40 en een EPDM afdichting. De klep is geschikt voor mediatemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad van IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Lees voor het aansluiten van de actuator de handleiding zorgvuldig door.

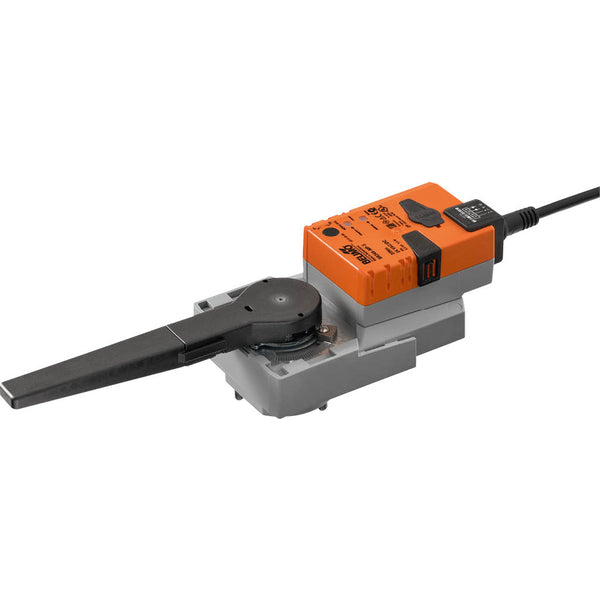

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontgrendelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan direct op de roterende of vlinderklep worden gemonteerd met een montageflens. De montageoriëntatie ten opzichte van de klep kan in stappen van 90° worden geselecteerd. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het besturingssysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (90 s)
• De componenten zijn uitwisselbaar en kunnen indien nodig afzonderlijk worden vervangen
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
• Geschikt voor viskeuze media

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
