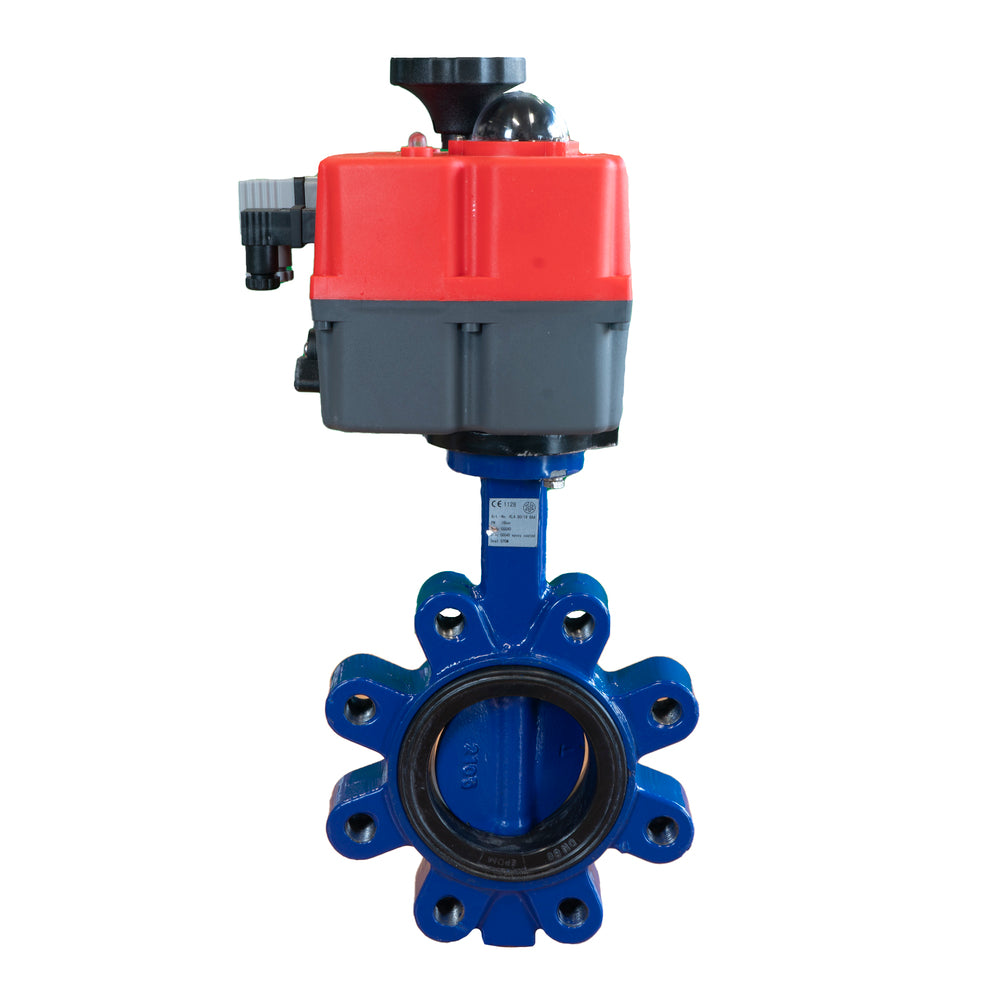

Elektrische Vlinderklep DN200 24-240V AC/DC Modulerende Fail-Safe Lug GGG40 NBR J+J
Opmerking: dit product wordt stopgezet, een mogelijk alternatief is V2SQS

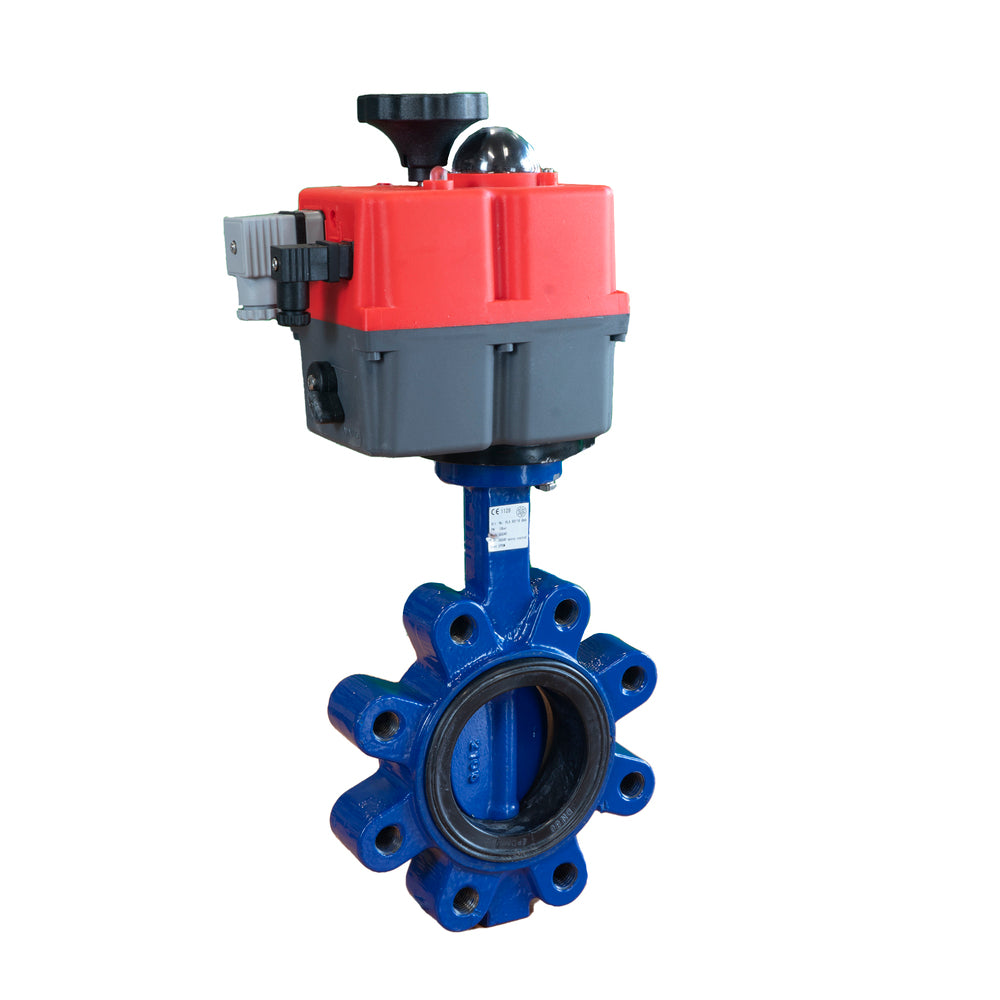

Deze modulerende elektrische actuator met fail-safe functie wordt aangeboden in combinatie met een gietijzeren vlinderklep. De actuator heeft een digitaal positioneringssysteem (DPS) en is voorzien van een battery safety return (BSR). Actuator vereist 24-240 V AC/DC om te werken. De vlinderklep heeft een nominale diameter van 200 mm, is geschikt voor mediumtemperaturen tussen 5 en 85 °C, en een maximumdruk van 10 bar (145,0 psi). Gemakkelijk aan te sluiten op uw leidingen met een flens. De actuator heeft een beschermingsgraad van IP67 en is geschikt voor een omgevingstemperatuur van -20 tot 70 °C.
Opmerking: dit product wordt stopgezet, een mogelijk alternatief is V2SQS
Beschrijving
Deze modulerende elektrische actuator met fail-safe functie wordt aangeboden in combinatie met een vlinderklep. De actuator kan de klep draaien van 0-90 graden in een tijd van 58 seconden. Vereist een voedingsspanning van 24-240 V AC/DC, heeft een werkcyclus van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Hij vereist een stuursignaal van 4-20 mA voor de positionering. Hij is ook uitgerust met een batterijveiligheidsretour (BSR) als elektronische veiligheidsfunctie. Als de stroom uitvalt, zal de batterij de actuator voldoende van stroom voorzien om de klep weer in zijn normale toestand te brengen (normaal open/dicht, afhankelijk van hoe hij is gemonteerd). De vlinderklep heeft een flens voor aansluiting op het leidingwerk, een nominale diameter van DN 200, en is geschikt voor niet-gevaarlijke vloeistoffen tot 10 bar (145,0 psi). Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing, een RVS schijf en een NBR-afdichting. Het is geschikt voor mediumtemperaturen tussen 5 en 85 °C. De actuator heeft een beschermingsgraad van IP67 en is geschikt voor een omgevingstemperatuur van -20 tot 70 °C.
Voordelen:
- Geen gevaar voor waterslag door trage sluiting (58 s).
- De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
- Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
